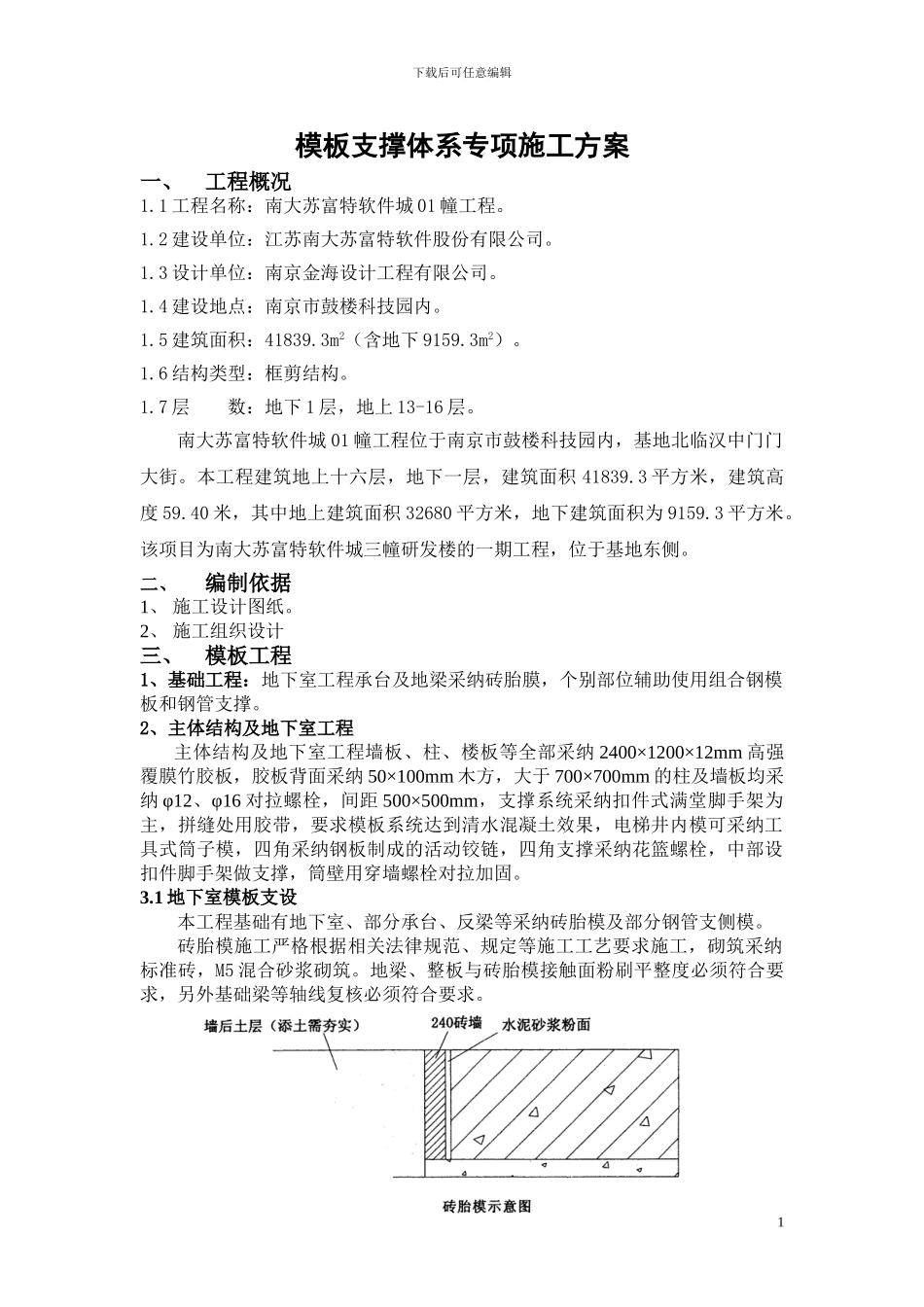

下载后可任意编辑模板支撑体系专项施工方案一、工程概况1.1 工程名称：南大苏富特软件城 01 幢工程。1.2 建设单位：江苏南大苏富特软件股份有限公司。1.3 设计单位：南京金海设计工程有限公司。1.4 建设地点：南京市鼓楼科技园内。1.5 建筑面积：41839.3m2（含地下 9159.3m2）。1.6 结构类型：框剪结构。1.7 层 数：地下 1 层，地上 13-16 层。南大苏富特软件城 01 幢工程位于南京市鼓楼科技园内，基地北临汉中门门大街。本工程建筑地上十六层，地下一层，建筑面积 41839.3 平方米，建筑高度 59.40 米，其中地上建筑面积 32680 平方米，地下建筑面积为 9159.3 平方米。该项目为南大苏富特软件城三幢研发楼的一期工程，位于基地东侧。二、编制依据1、 施工设计图纸。2、 施工组织设计三、模板工程1、基础工程：地下室工程承台及地梁采纳砖胎膜，个别部位辅助使用组合钢模板和钢管支撑。2、主体结构及地下室工程主体结构及地下室工程墙板、柱、楼板等全部采纳 2400×1200×12mm 高强覆膜竹胶板，胶板背面采纳 50×100mm 木方，大于 700×700mm 的柱及墙板均采纳 φ12、φ16 对拉螺栓，间距 500×500mm，支撑系统采纳扣件式满堂脚手架为主，拼缝处用胶带，要求模板系统达到清水混凝土效果，电梯井内模可采纳工具式筒子模，四角采纳钢板制成的活动铰链，四角支撑采纳花篮螺栓，中部设扣件脚手架做支撑，筒壁用穿墙螺栓对拉加固。3.1 地下室模板支设本工程基础有地下室、部分承台、反梁等采纳砖胎模及部分钢管支侧模。砖胎模施工严格根据相关法律规范、规定等施工工艺要求施工，砌筑采纳标准砖，M5 混合砂浆砌筑。地梁、整板与砖胎模接触面粉刷平整度必须符合要求，另外基础梁等轴线复核必须符合要求。底板及承台壁砼施工采纳砖胎模，用 240 标准砖，M5 混合砂浆砌筑，表面用 1：3 水泥砂浆粉刷 15 厚。砖胎膜与土之间的空隙用砂石填充。 1下载后可任意编辑墙板梁柱采纳覆膜竹胶模板，该板表面光洁平整，防水性能好。Ф48 钢筋扣件加 Ф12 对拉螺栓固定。模板的接缝：模板拼缝控制在 2mm 以内，并用透明胶带纸在模板内侧粘贴好，拆模后随模板撕下，脱模剂选用成品脱模剂。地下室工程模板的支设：墙板模板：墙板模板采纳大模板，由夹板和木枋加工成约 1200×2400 单块，木枋用 50×100 方木，间距为 250mm，夹板与木枋之间用钉子钉牢。便于模板装拆在大模板背面编上组拼序号，为了增加模板使用...
