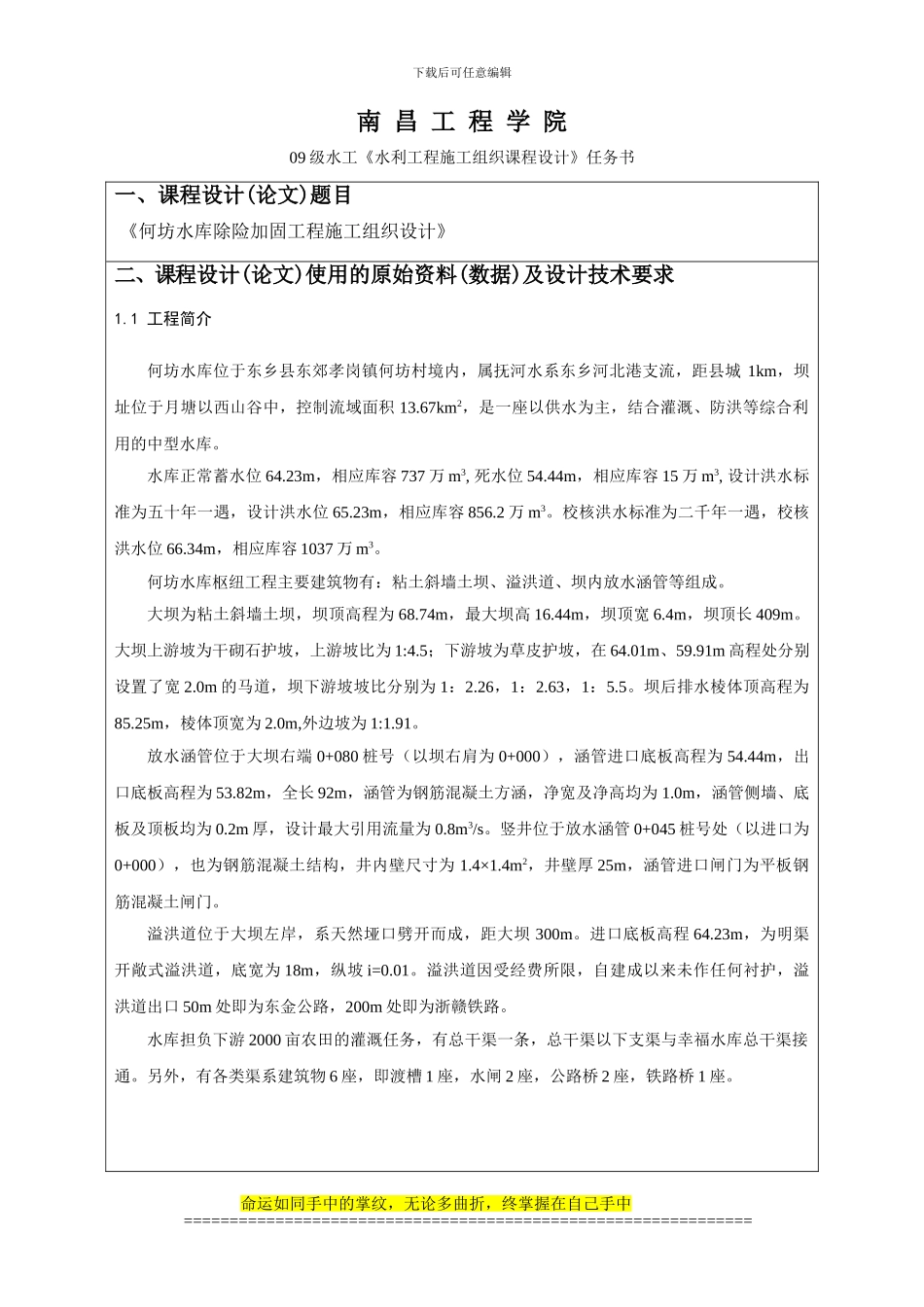

下载后可任意编辑南 昌 工 程 学 院09 级水工《水利工程施工组织课程设计》任务书一、课程设计(论文)题目《何坊水库除险加固工程施工组织设计》二、课程设计(论文)使用的原始资料(数据)及设计技术要求1.1 工程简介何坊水库位于东乡县东郊孝岗镇何坊村境内，属抚河水系东乡河北港支流，距县城 1km，坝址位于月塘以西山谷中，控制流域面积 13.67km2，是一座以供水为主，结合灌溉、防洪等综合利用的中型水库。水库正常蓄水位 64.23m，相应库容 737 万 m3, 死水位 54.44m，相应库容 15 万 m3, 设计洪水标准为五十年一遇，设计洪水位 65.23m，相应库容 856.2 万 m3。校核洪水标准为二千年一遇，校核洪水位 66.34m，相应库容 1037 万 m3。何坊水库枢纽工程主要建筑物有：粘土斜墙土坝、溢洪道、坝内放水涵管等组成。大坝为粘土斜墙土坝，坝顶高程为 68.74m，最大坝高 16.44m，坝顶宽 6.4m，坝顶长 409m。大坝上游坡为干砌石护坡，上游坡比为 1:4.5；下游坡为草皮护坡，在 64.01m、59.91m 高程处分别设置了宽 2.0m 的马道，坝下游坡坡比分别为 1：2.26，1：2.63，1：5.5。坝后排水棱体顶高程为85.25m，棱体顶宽为 2.0m,外边坡为 1:1.91。放水涵管位于大坝右端 0+080 桩号（以坝右肩为 0+000），涵管进口底板高程为 54.44m，出口底板高程为 53.82m，全长 92m，涵管为钢筋混凝土方涵，净宽及净高均为 1.0m，涵管侧墙、底板及顶板均为 0.2m 厚，设计最大引用流量为 0.8m3/s。竖井位于放水涵管 0+045 桩号处（以进口为0+000），也为钢筋混凝土结构，井内壁尺寸为 1.4×1.4m2，井壁厚 25m，涵管进口闸门为平板钢筋混凝土闸门。溢洪道位于大坝左岸，系天然垭口劈开而成，距大坝 300m。进口底板高程 64.23m，为明渠开敞式溢洪道，底宽为 18m，纵坡 i=0.01。溢洪道因受经费所限，自建成以来未作任何衬护，溢洪道出口 50m 处即为东金公路，200m 处即为浙赣铁路。水库担负下游 2000 亩农田的灌溉任务，有总干渠一条，总干渠以下支渠与幸福水库总干渠接通。另外，有各类渠系建筑物 6 座，即渡槽 1 座，水闸 2 座，公路桥 2 座，铁路桥 1 座。命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑1.2 水文气象条件工程特性表序号项目单位数量加固前加固后一水文1坝址控制流域面积km213.6713.672干流长度km4.8...
