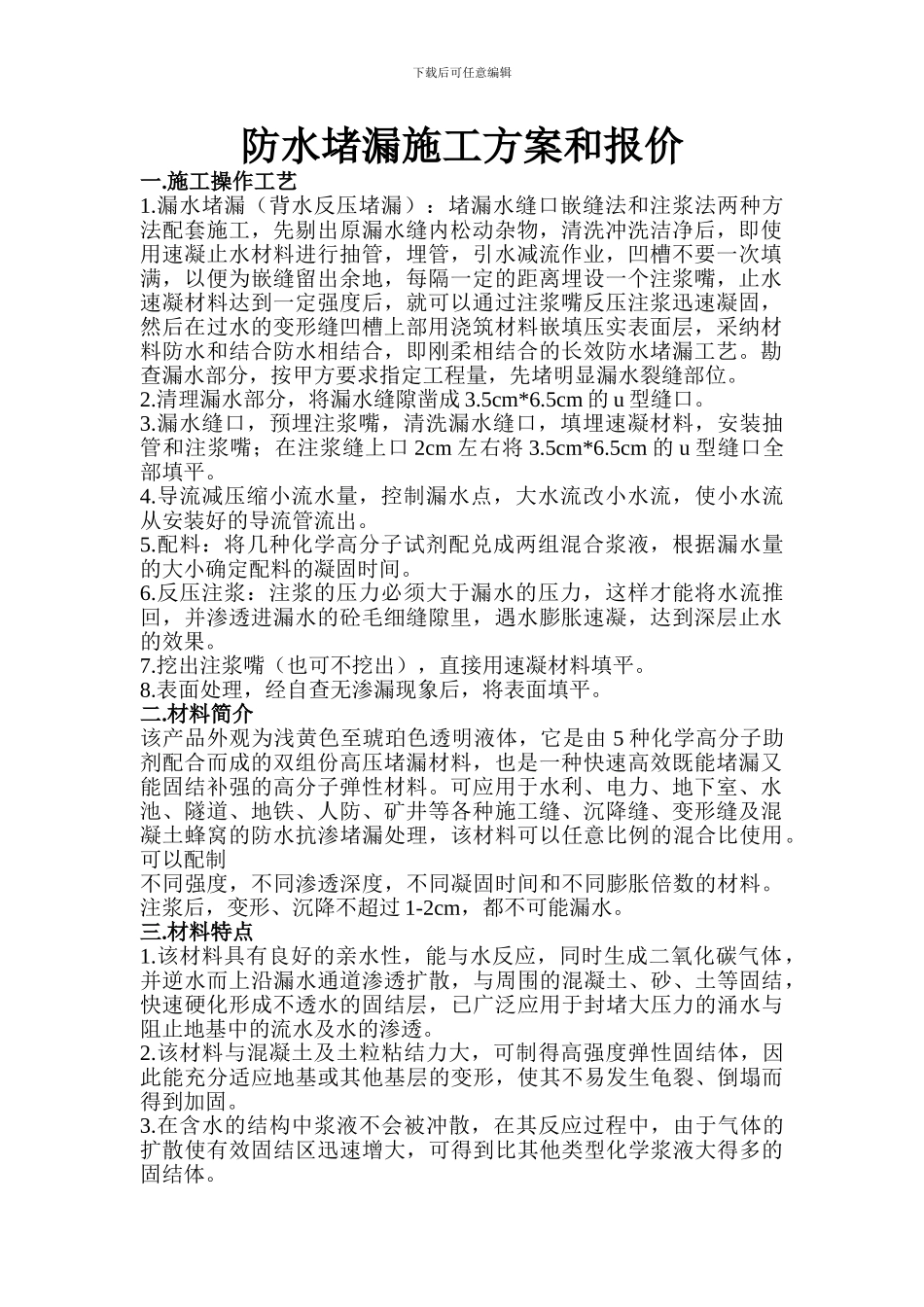

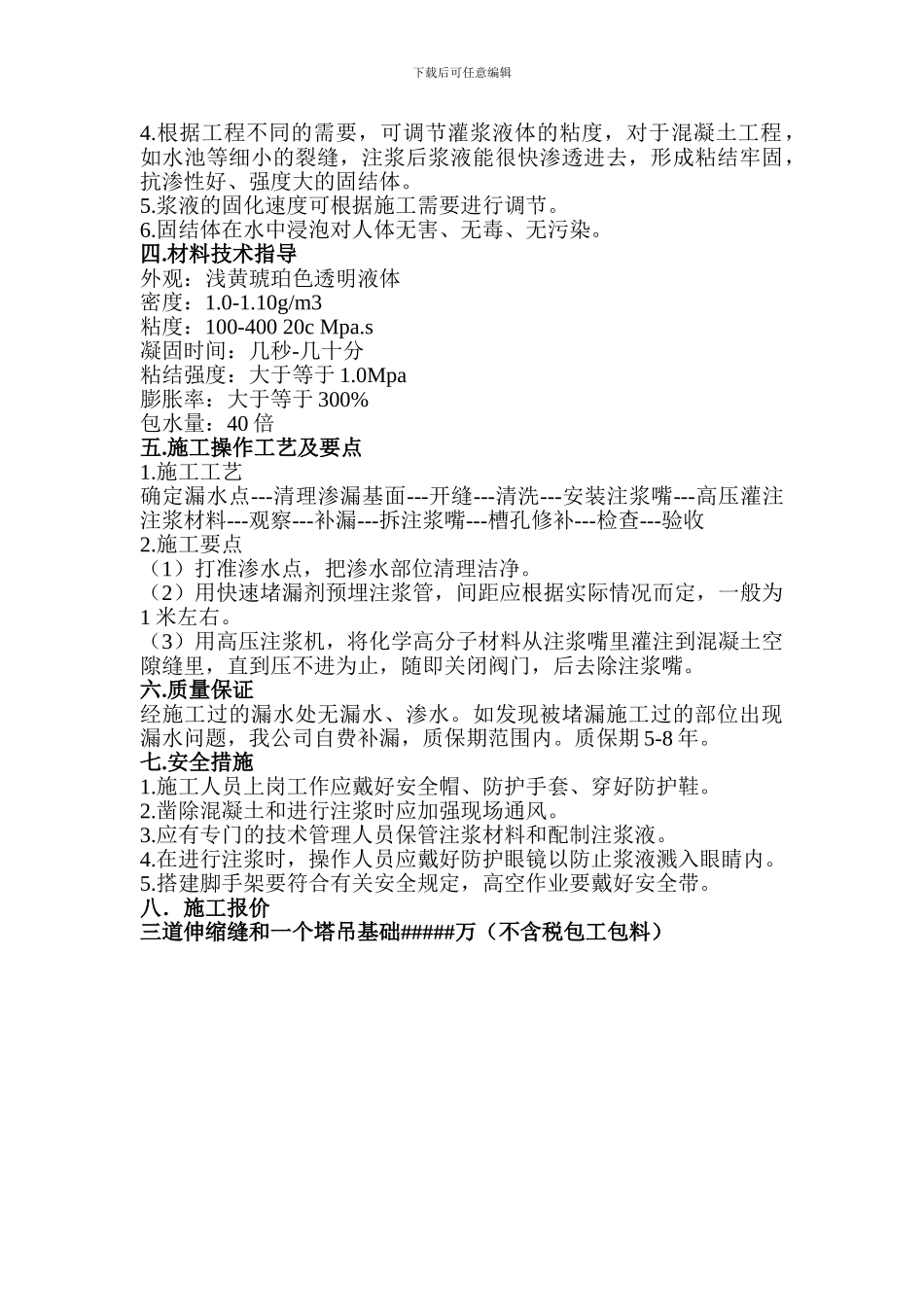

下载后可任意编辑防水堵漏施工方案和报价一.施工操作工艺1.漏水堵漏（背水反压堵漏）：堵漏水缝口嵌缝法和注浆法两种方法配套施工，先剔出原漏水缝内松动杂物，清洗冲洗洁净后，即使用速凝止水材料进行抽管，埋管，引水减流作业，凹槽不要一次填满，以便为嵌缝留出余地，每隔一定的距离埋设一个注浆嘴，止水速凝材料达到一定强度后，就可以通过注浆嘴反压注浆迅速凝固，然后在过水的变形缝凹槽上部用浇筑材料嵌填压实表面层，采纳材料防水和结合防水相结合，即刚柔相结合的长效防水堵漏工艺。勘查漏水部分，按甲方要求指定工程量，先堵明显漏水裂缝部位。2.清理漏水部分，将漏水缝隙凿成 3.5cm*6.5cm 的 u 型缝口。3.漏水缝口，预埋注浆嘴，清洗漏水缝口，填埋速凝材料，安装抽管和注浆嘴；在注浆缝上口 2cm 左右将 3.5cm*6.5cm 的 u 型缝口全部填平。4.导流减压缩小流水量，控制漏水点，大水流改小水流，使小水流从安装好的导流管流出。5.配料：将几种化学高分子试剂配兑成两组混合浆液，根据漏水量的大小确定配料的凝固时间。6.反压注浆：注浆的压力必须大于漏水的压力，这样才能将水流推回，并渗透进漏水的砼毛细缝隙里，遇水膨胀速凝，达到深层止水的效果。7.挖出注浆嘴（也可不挖出），直接用速凝材料填平。8.表面处理，经自查无渗漏现象后，将表面填平。二.材料简介该产品外观为浅黄色至琥珀色透明液体，它是由 5 种化学高分子助剂配合而成的双组份高压堵漏材料，也是一种快速高效既能堵漏又能固结补强的高分子弹性材料。可应用于水利、电力、地下室、水池、隧道、地铁、人防、矿井等各种施工缝、沉降缝、变形缝及混凝土蜂窝的防水抗渗堵漏处理，该材料可以任意比例的混合比使用。可以配制不同强度，不同渗透深度，不同凝固时间和不同膨胀倍数的材料。注浆后，变形、沉降不超过 1-2cm，都不可能漏水。三.材料特点1.该材料具有良好的亲水性，能与水反应，同时生成二氧化碳气体，并逆水而上沿漏水通道渗透扩散，与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水与阻止地基中的流水及水的渗透。2.该材料与混凝土及土粒粘结力大，可制得高强度弹性固结体，因此能充分适应地基或其他基层的变形，使其不易发生龟裂、倒塌而得到加固。3.在含水的结构中浆液不会被冲散，在其反应过程中，由于气体的扩散使有效固结区迅速增大，可得到比其他类型化学浆液大得多的固结体。下载后可任意编辑4.根据...
