水电安装工程技术交底VIP免费

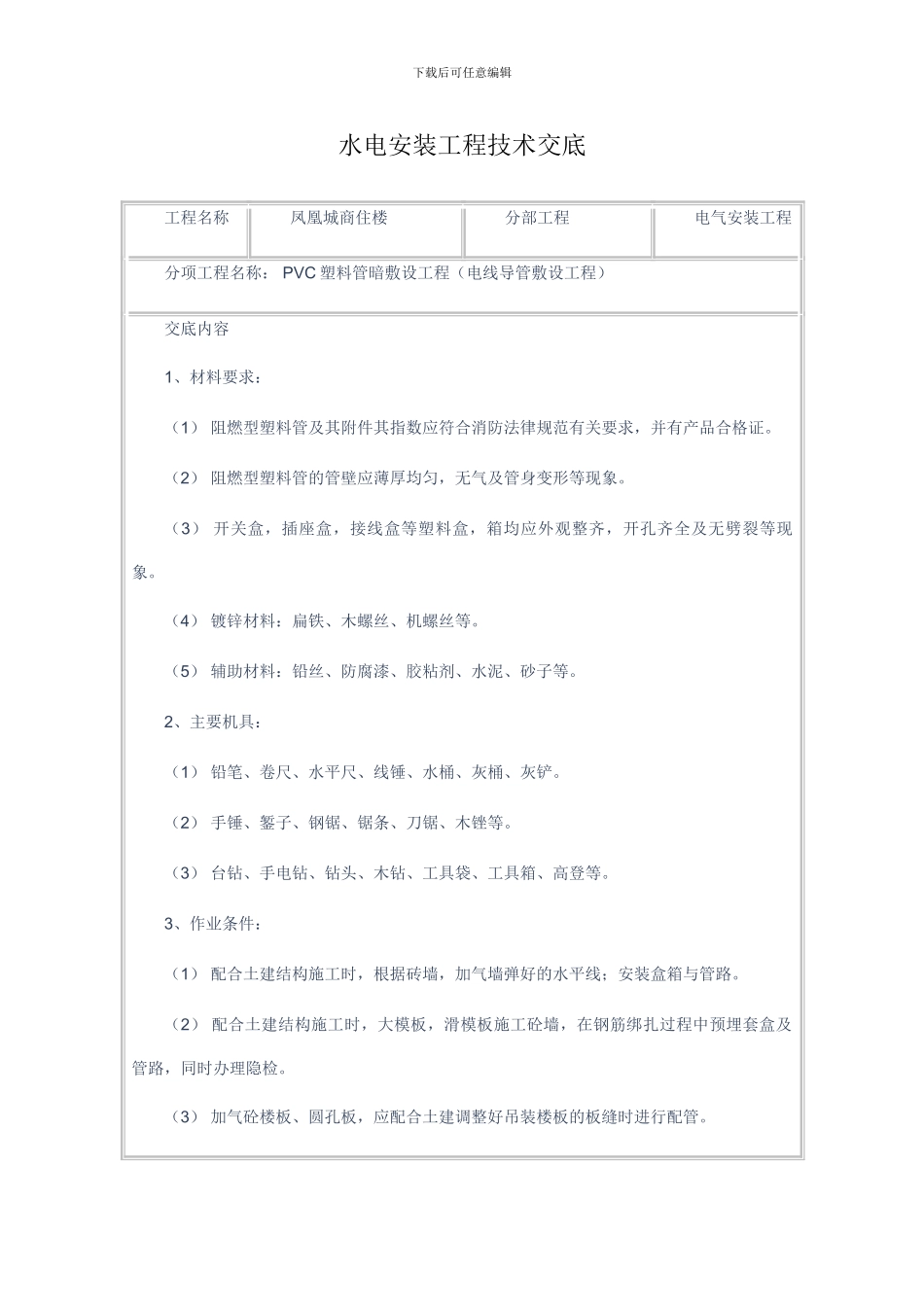

水电安装工程技术交底_第1页

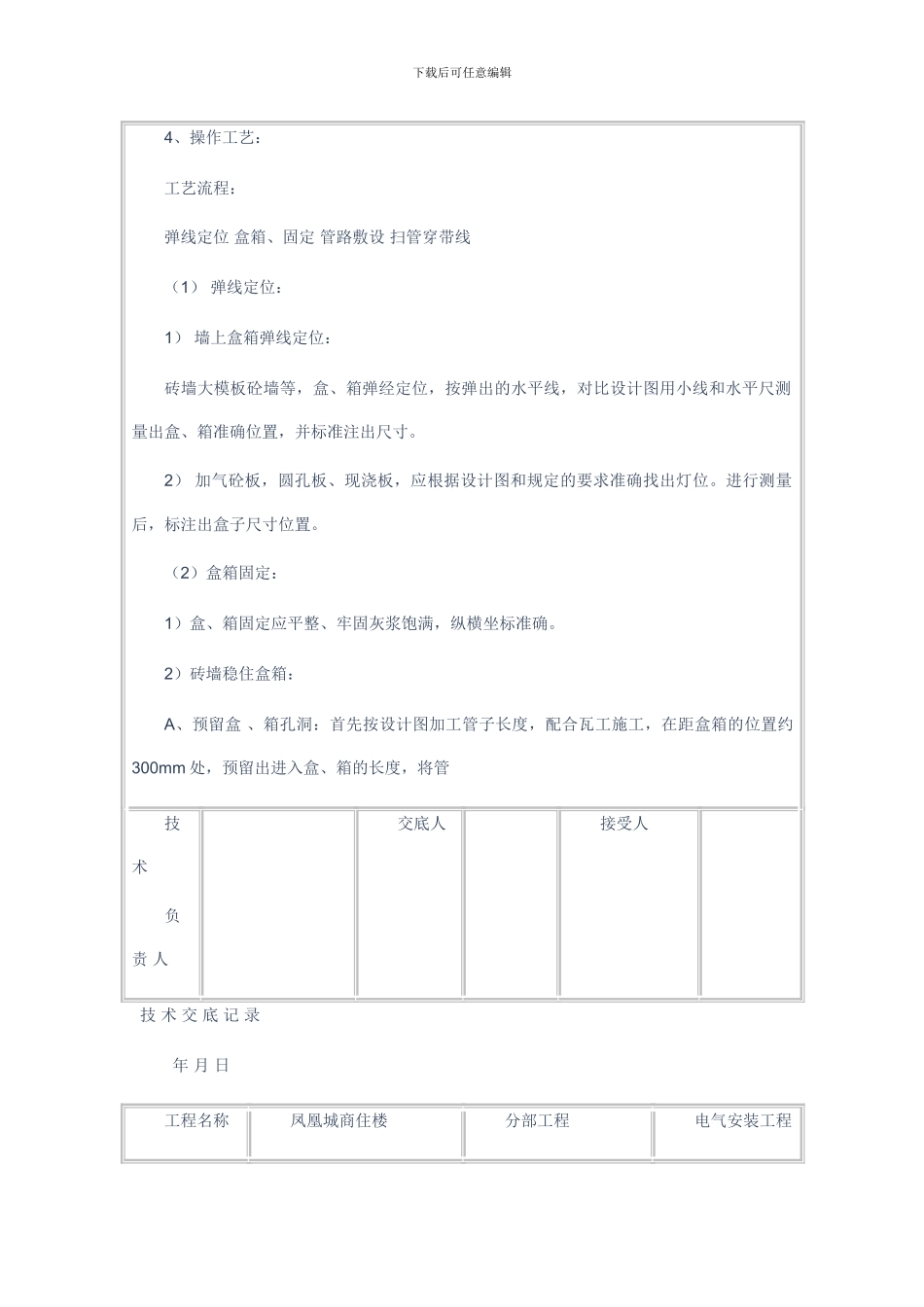

水电安装工程技术交底_第2页

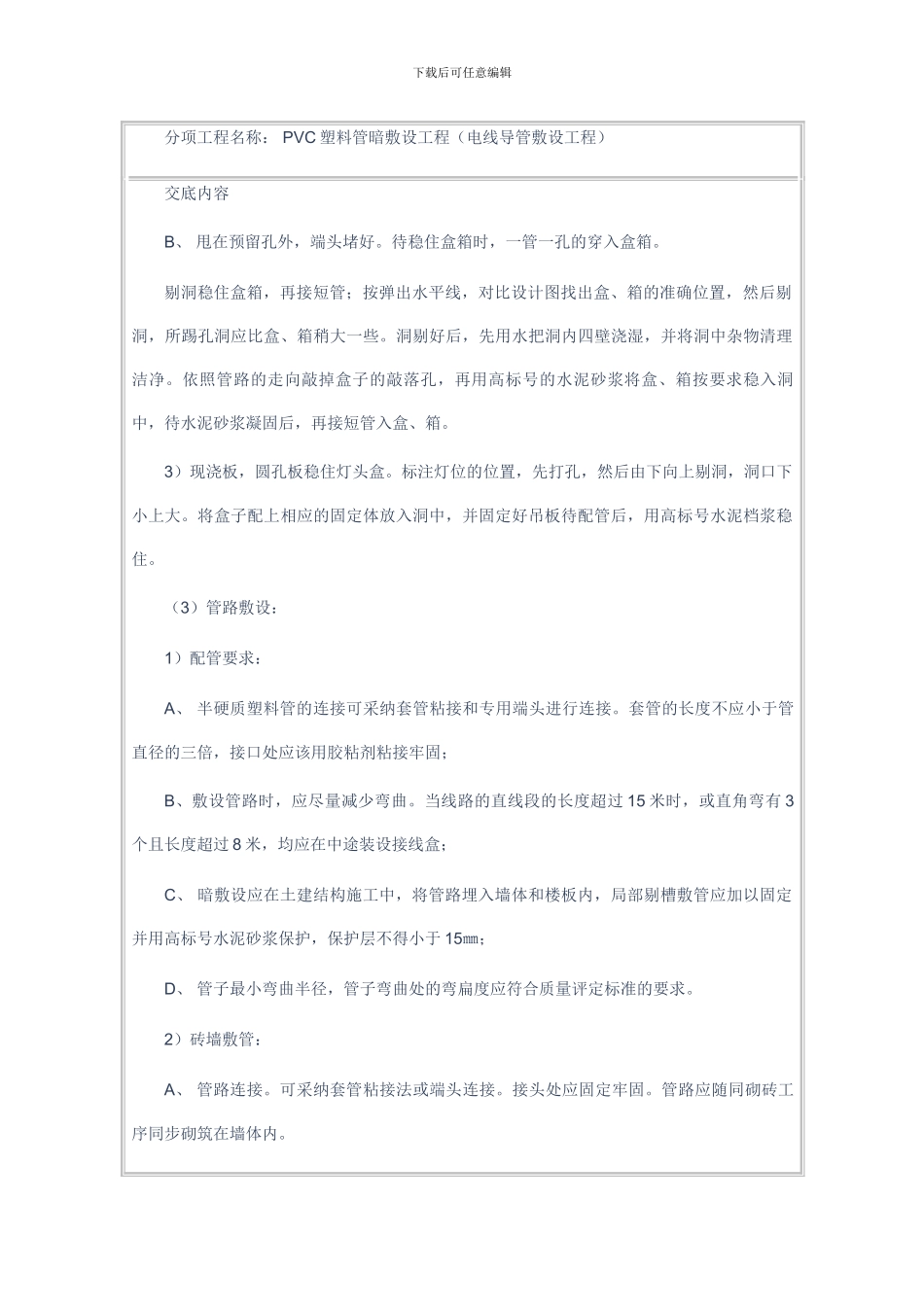

水电安装工程技术交底_第3页
下载后可任意编辑水电安装工程技术交底工程名称凤凰城商住楼分部工程电气安装工程分项工程名称: PVC 塑料管暗敷设工程(电线导管敷设工程)交底内容1、材料要求:(1) 阻燃型塑料管及其附件其指数应符合消防法律规范有关要求,并有产品合格证。(2) 阻燃型塑料管的管壁应薄厚均匀,无气及管身变形等现象。(3) 开关盒,插座盒,接线盒等塑料盒,箱均应外观整齐,开孔齐全及无劈裂等现象。(4) 镀锌材料:扁铁、木螺丝、机螺丝等。(5) 辅助材料:铅丝、防腐漆、胶粘剂、水泥、砂子等。2、主要机具:(1) 铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。(2) 手锤、錾子、钢锯、锯条、刀锯、木锉等。(3) 台钻、手电钻、钻头、木钻、工具袋、工具箱、高登等。3、作业条件:(1) 配合土建结构施工时,根据砖墙,加气墙弹好的水平线;安装盒箱与管路。(2) 配合土建结构施工时,大模板,滑模板施工砼墙,在钢筋绑扎过程中预埋套盒及管路,同时办理隐检。(3) 加气砼楼板、圆孔板,应配合土建调整好吊装楼板的板缝时进行配管。下载后可任意编辑4、操作工艺:工艺流程:弹线定位 盒箱、固定 管路敷设 扫管穿带线(1) 弹线定位:1) 墙上盒箱弹线定位:砖墙大模板砼墙等,盒、箱弹经定位,按弹出的水平线,对比设计图用小线和水平尺测量出盒、箱准确位置,并标准注出尺寸。2) 加气砼板,圆孔板、现浇板,应根据设计图和规定的要求准确找出灯位。进行测量后,标注出盒子尺寸位置。(2)盒箱固定:1)盒、箱固定应平整、牢固灰浆饱满,纵横坐标准确。2)砖墙稳住盒箱:A、预留盒 、箱孔洞:首先按设计图加工管子长度,配合瓦工施工,在距盒箱的位置约300mm 处,预留出进入盒、箱的长度,将管技术负 责 人交底人接受人技 术 交 底 记 录年 月 日工程名称凤凰城商住楼分部工程电气安装工程下载后可任意编辑分项工程名称: PVC 塑料管暗敷设工程(电线导管敷设工程)交底内容B、 甩在预留孔外,端头堵好。待稳住盒箱时,一管一孔的穿入盒箱。剔洞稳住盒箱,再接短管;按弹出水平线,对比设计图找出盒、箱的准确位置,然后剔洞,所踢孔洞应比盒、箱稍大一些。洞剔好后,先用水把洞内四壁浇湿,并将洞中杂物清理洁净。依照管路的走向敲掉盒子的敲落孔,再用高标号的水泥砂浆将盒、箱按要求稳入洞中,待水泥砂浆凝固后,再接短管入盒、箱。3)现浇板,圆孔板稳住灯头盒。标注灯位的位置,先打孔,然后由下向上剔洞...
