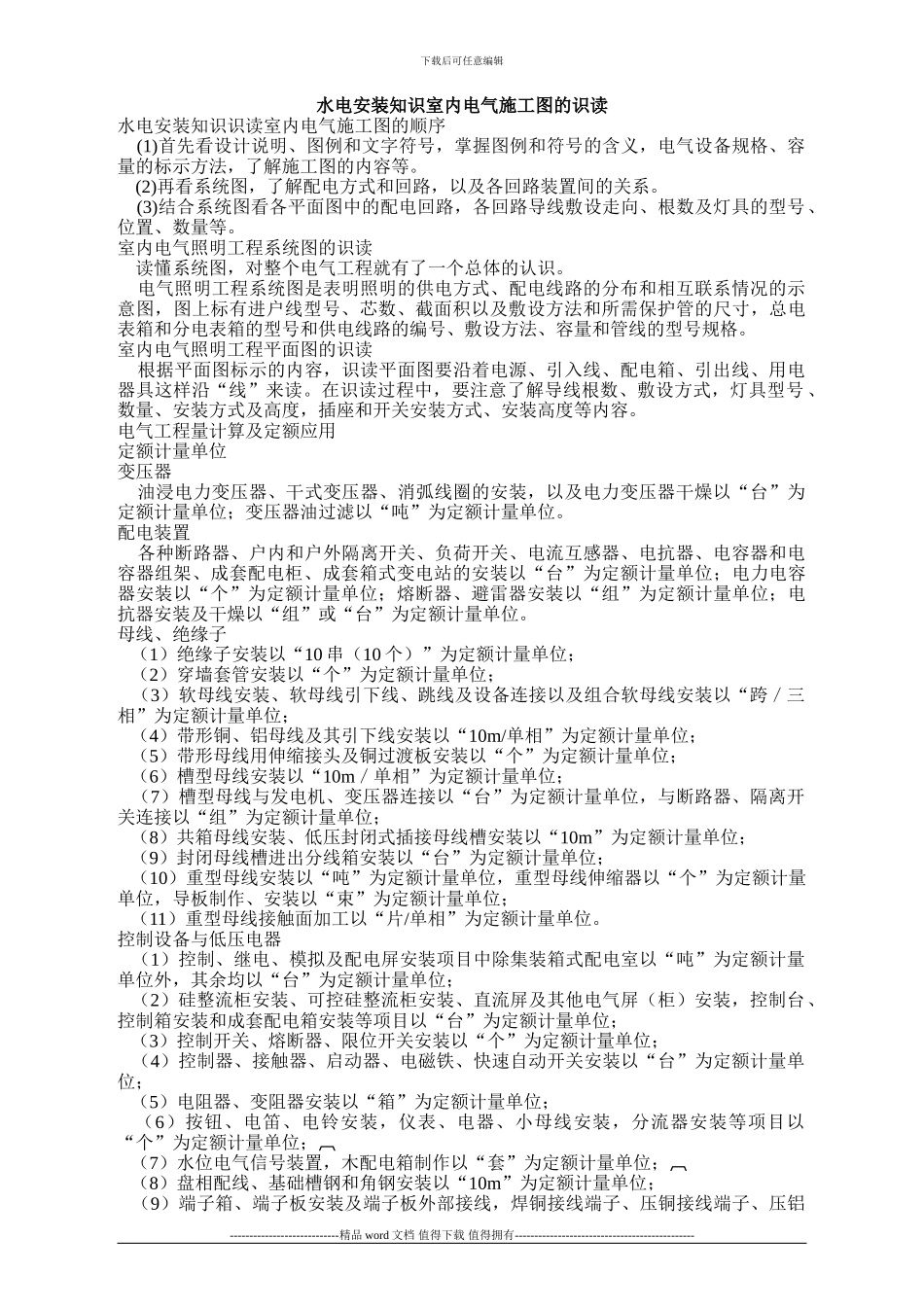

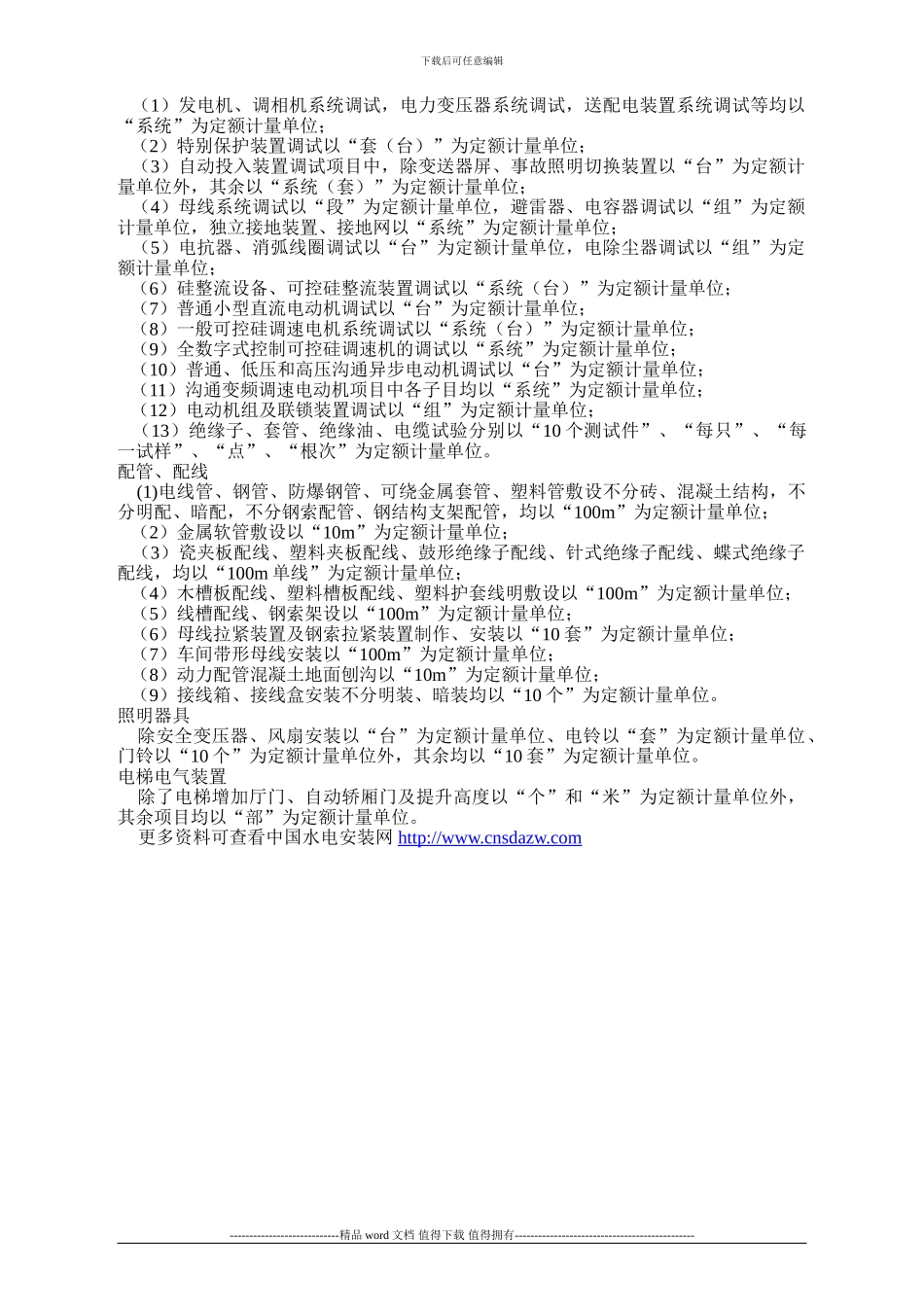

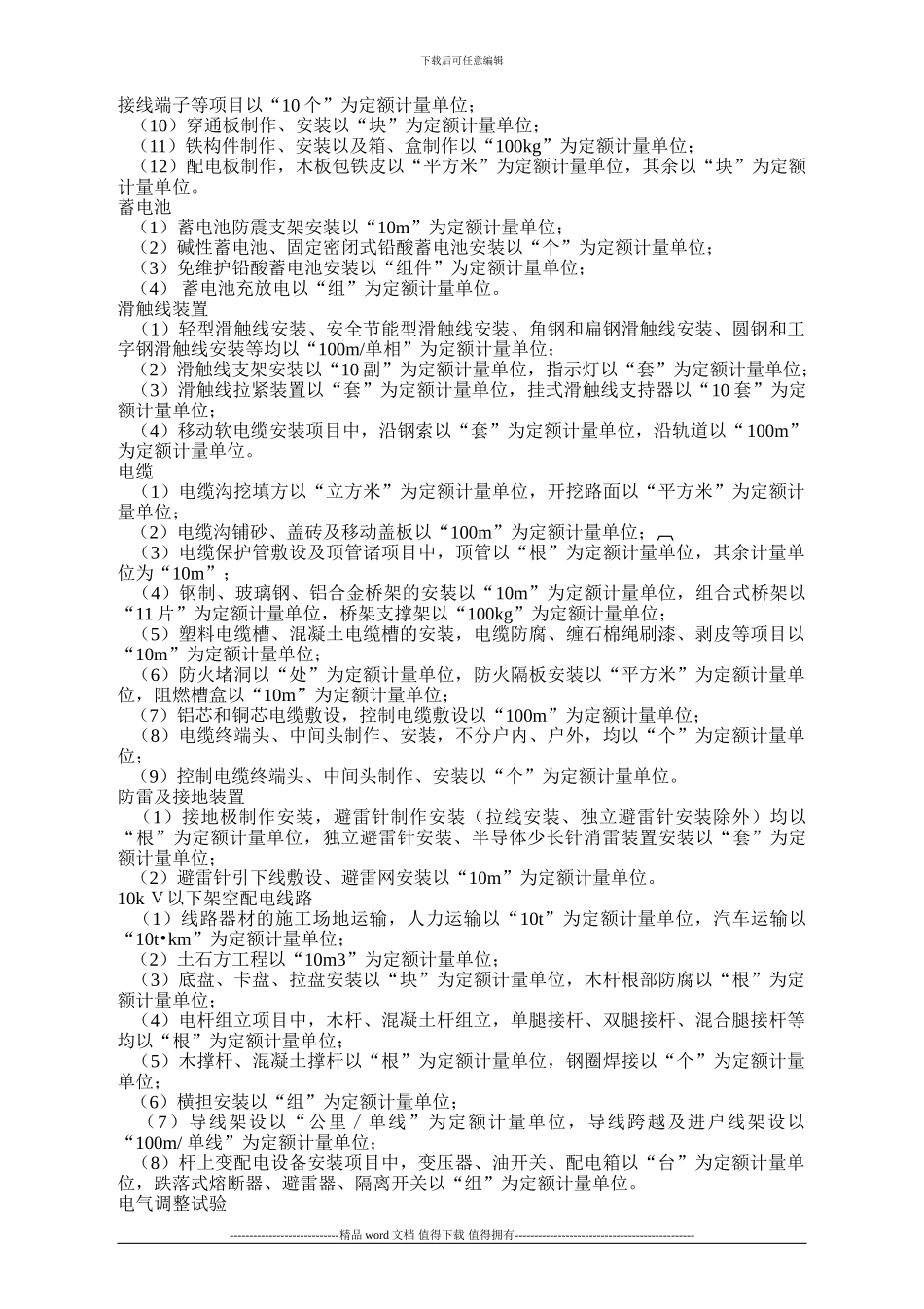

下载后可任意编辑水电安装知识室内电气施工图的识读水电安装知识识读室内电气施工图的顺序 (1)首先看设计说明、图例和文字符号，掌握图例和符号的含义，电气设备规格、容量的标示方法，了解施工图的内容等。 (2)再看系统图，了解配电方式和回路，以及各回路装置间的关系。 (3)结合系统图看各平面图中的配电回路，各回路导线敷设走向、根数及灯具的型号、位置、数量等。 室内电气照明工程系统图的识读 读懂系统图，对整个电气工程就有了一个总体的认识。 电气照明工程系统图是表明照明的供电方式、配电线路的分布和相互联系情况的示意图，图上标有进户线型号、芯数、截面积以及敷设方法和所需保护管的尺寸，总电表箱和分电表箱的型号和供电线路的编号、敷设方法、容量和管线的型号规格。室内电气照明工程平面图的识读 根据平面图标示的内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器具这样沿“线”来读。在识读过程中，要注意了解导线根数、敷设方式，灯具型号 、数量、安装方式及高度，插座和开关安装方式、安装高度等内容。 电气工程量计算及定额应用定额计量单位变压器 油浸电力变压器、干式变压器、消弧线圈的安装，以及电力变压器干燥以“台”为定额计量单位；变压器油过滤以“吨”为定额计量单位。 配电装置 各种断路器、户内和户外隔离开关、负荷开关、电流互感器、电抗器、电容器和电容器组架、成套配电柜、成套箱式变电站的安装以“台”为定额计量单位；电力电容器安装以“个”为定额计量单位；熔断器、避雷器安装以“组”为定额计量单位；电抗器安装及干燥以“组”或“台”为定额计量单位。母线、绝缘子 （1）绝缘子安装以“10 串（10 个）”为定额计量单位； （2）穿墙套管安装以“个”为定额计量单位； （3）软母线安装、软母线引下线、跳线及设备连接以及组合软母线安装以“跨／三相”为定额计量单位； （4）带形铜、铝母线及其引下线安装以“10m/单相”为定额计量单位； （5）带形母线用伸缩接头及铜过渡板安装以“个”为定额计量单位； （6）槽型母线安装以“10m／单相”为定额计量单位； （7）槽型母线与发电机、变压器连接以“台”为定额计量单位，与断路器、隔离开关连接以“组”为定额计量单位； （8）共箱母线安装、低压封闭式插接母线槽安装以“10m”为定额计量单位； （9）封闭母线槽进出分线箱安装以“台”为定额计量单位； （10）重型母线安装以“吨”为定额计量单位，重型母线伸缩...
