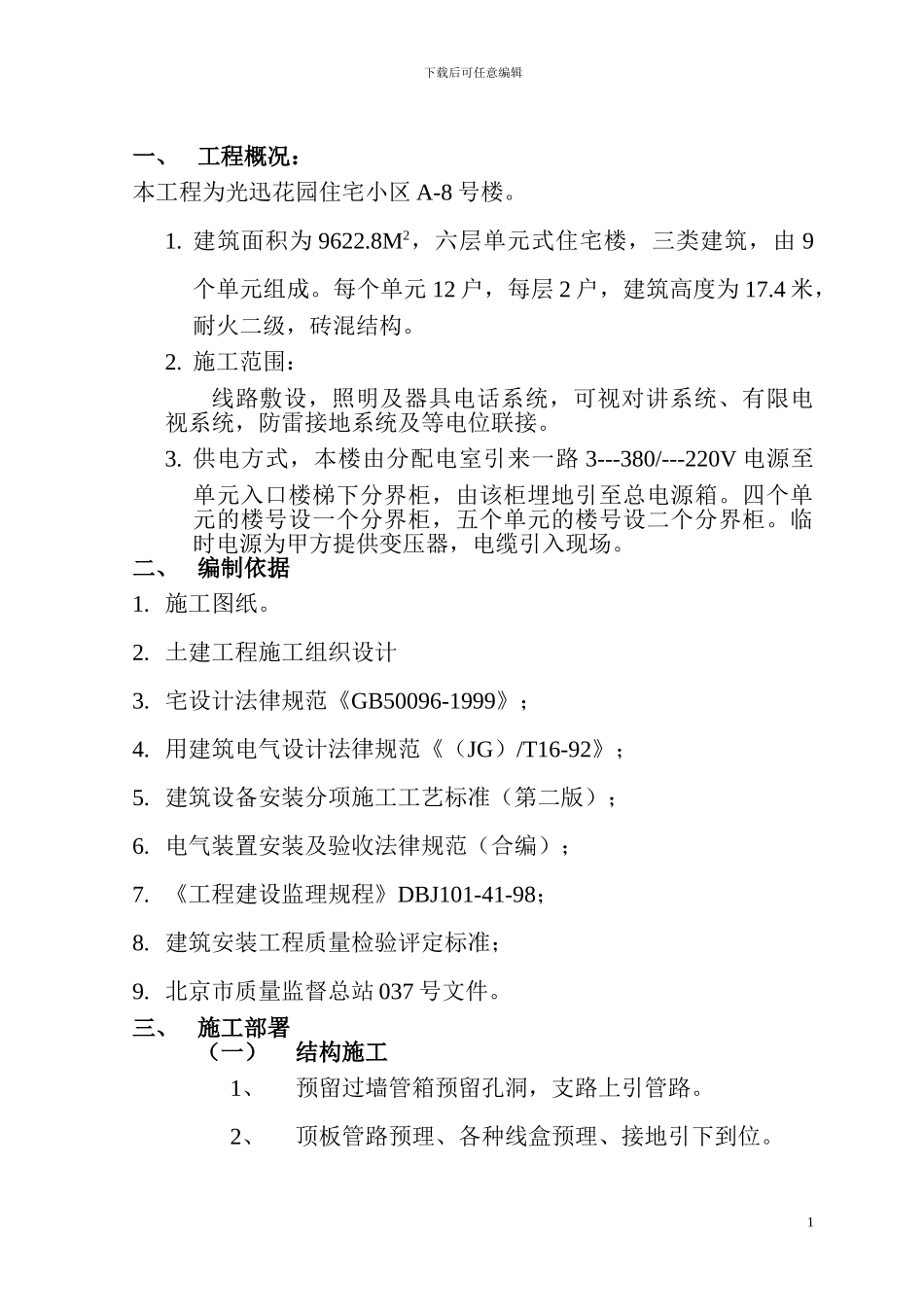

下载后可任意编辑一、 工程概况：本工程为光迅花园住宅小区 A-8 号楼。1. 建筑面积为 9622.8M2，六层单元式住宅楼，三类建筑，由 9个单元组成。每个单元 12 户，每层 2 户，建筑高度为 17.4 米，耐火二级，砖混结构。2. 施工范围：线路敷设，照明及器具电话系统，可视对讲系统、有限电视系统，防雷接地系统及等电位联接。3. 供电方式，本楼由分配电室引来一路 3---380/---220V 电源至单元入口楼梯下分界柜，由该柜埋地引至总电源箱。四个单元的楼号设一个分界柜，五个单元的楼号设二个分界柜。临时电源为甲方提供变压器，电缆引入现场。二、 编制依据1. 施工图纸。2. 土建工程施工组织设计3. 宅设计法律规范《GB50096-1999》；4. 用建筑电气设计法律规范《（JG）/T16-92》；5. 建筑设备安装分项施工工艺标准（第二版）；6. 电气装置安装及验收法律规范（合编）；7. 《工程建设监理规程》DBJ101-41-98；8. 建筑安装工程质量检验评定标准；9. 北京市质量监督总站 037 号文件。三、 施工部署（一）结构施工1、预留过墙管箱预留孔洞，支路上引管路。2、顶板管路预理、各种线盒预理、接地引下到位。1下载后可任意编辑3、屋顶防雷网上引，由柱筋引出采纳 Φ10 镀锌圆钢。（二）装修工程1、每层配电箱安装。2、在抹灰工作完成后，电气开始穿各种线，摇测记录。3、待油漆刷完成一层，电气安装一层灯具、开关、插座、 各类控制箱盒；4、分导层做通电前检查、试验、记录、验收；5、各类设备的分项安装、试验、运行、验收；6、综合通电运行 24 小时。四、 施工准备（一）技术准备1、对图纸要求仔细讨论，对特别部位、特别工序，查对有关资料审核图纸，把有关问题整理，提交甲方，参加设计交底，办理一次洽商。2、就本工程容易出现的质量通病，明确施工重点和难点，设备质量管理控制点，制定保证质量的技术措施和预防办法。3、编制分项工程施工方案，和季节性施工措施。4、编制技术交底、安全交底。（二）物资准备1、编制工程材料计划，明确进场时间、质量要求。2、编制外加工计划，提出技术、质量要求及资料应符合设计要求，提供进场时间要求。3、提出自制预埋件的加工数量、质量的要求，提出保管要求。（三）施工机具准备电焊机、气焊机、电锤、台钻、手电钻、液压弯管器、2下载后可任意编辑压线钳、摇表、万能表等试验仪器、工具板手、尺类、电缆敷设支架。（四）选定电工队伍技术力量雄厚、资质齐全、电工受过专业培训...
