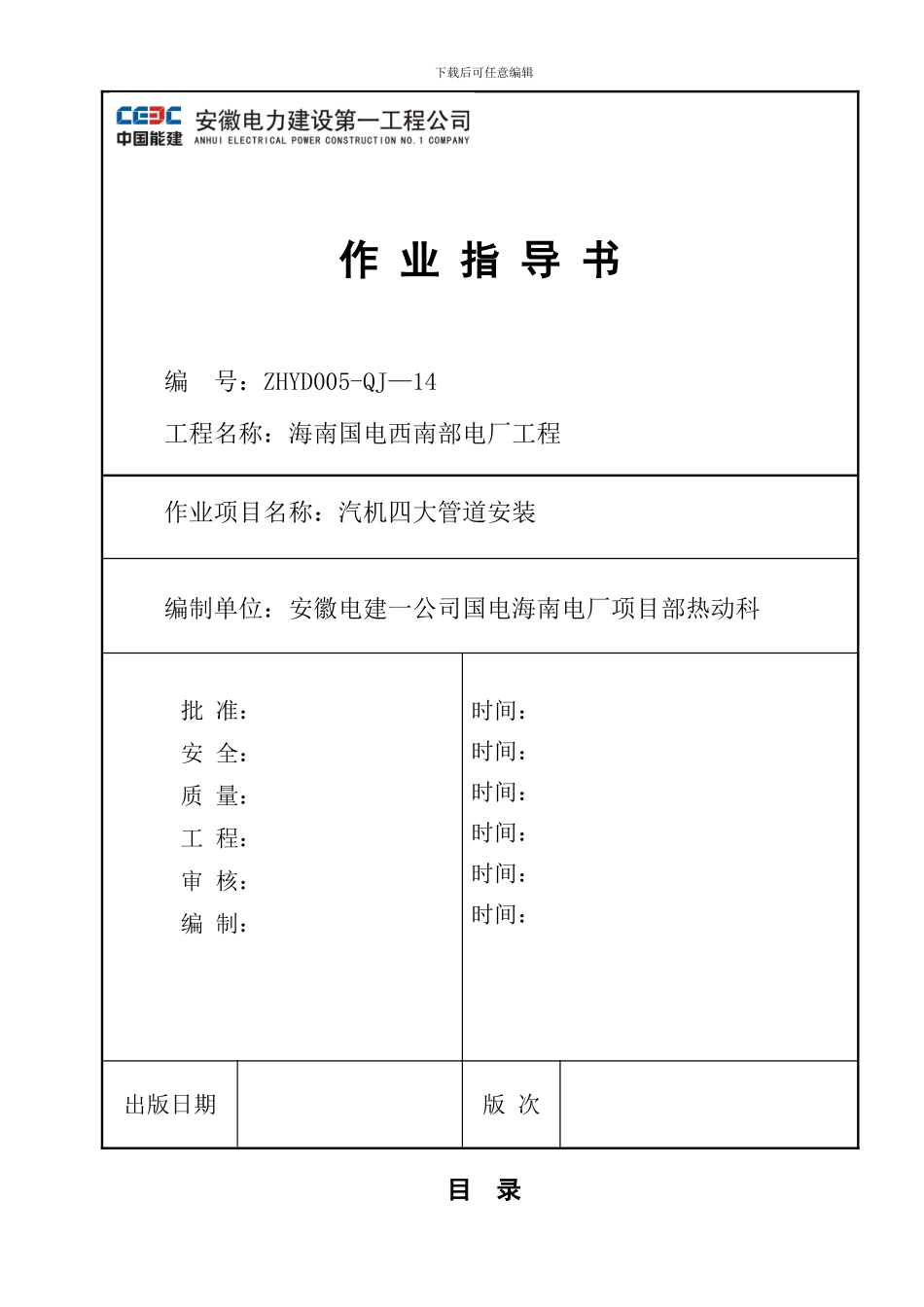

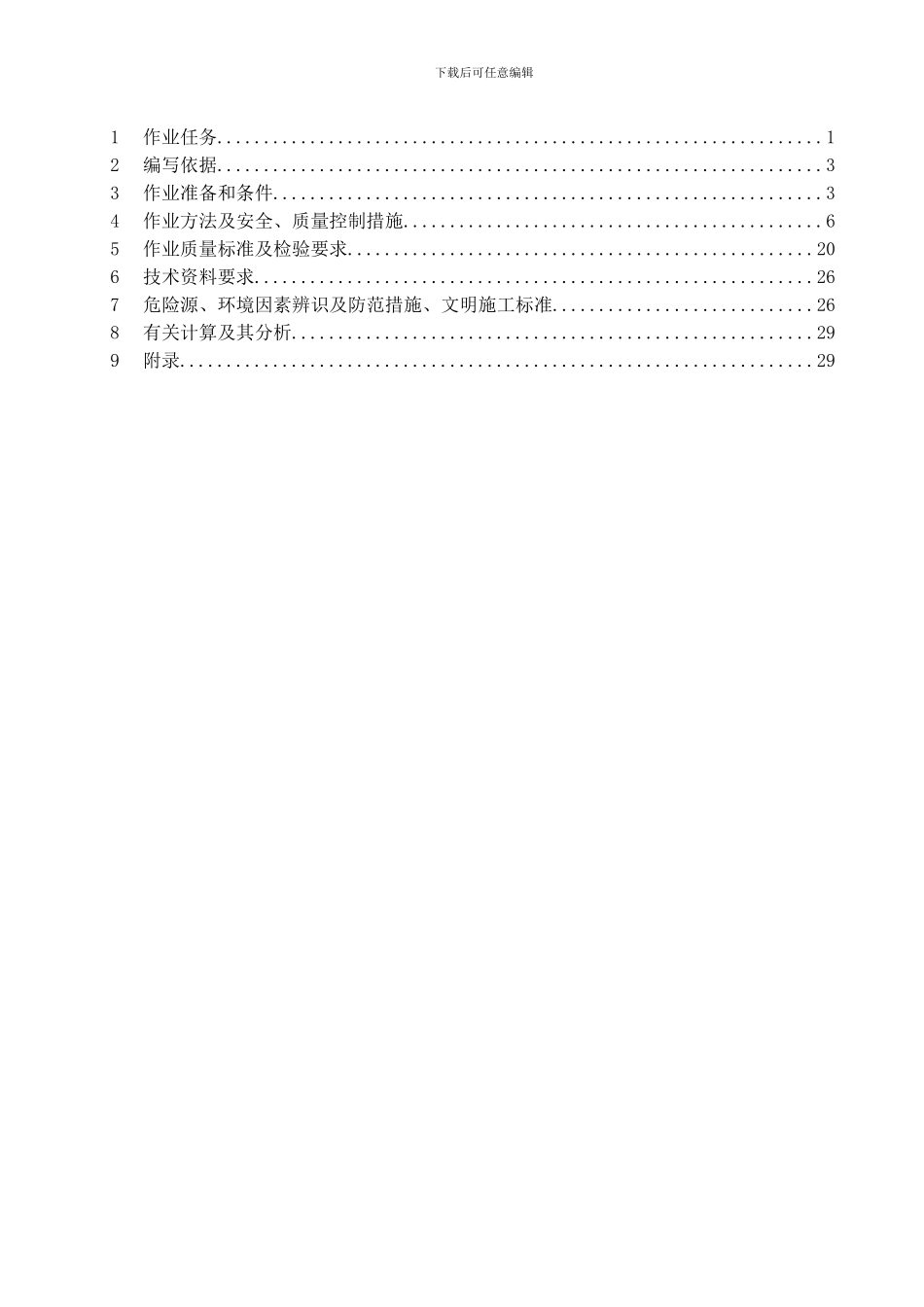

下载后可任意编辑作 业 指 导 书编 号：ZHYD005-QJ—14工程名称：海南国电西南部电厂工程作业项目名称：汽机四大管道安装编制单位：安徽电建一公司国电海南电厂项目部热动科批 准：安 全：质 量：工 程：审 核：编 制：时间：时间：时间：时间：时间：时间：出版日期版 次目 录下载后可任意编辑1作业任务.................................................................12编写依据.................................................................33作业准备和条件...........................................................34作业方法及安全、质量控制措施.............................................65作业质量标准及检验要求..................................................206技术资料要求............................................................267危险源、环境因素辨识及防范措施、文明施工标准............................268有关计算及其分析........................................................299附录....................................................................29下载后可任意编辑下载后可任意编辑1作业任务1.1 作业项目概况及范围海南国电西南部电厂 2×350MW 工程，厂址位于海南省西南部乐东黎族自治县莺歌海镇以北约2km。汽轮发电机组纵向顺列布置，机头朝向固定端。两台机组汽机房共 15 个柱距，柱距分别为10.8m、9.1m、8m。每台机组占用 7 个柱距，中间增加 1 个 9m 柱距，为两台机组的检修场地，两台机组之间设有一个 1.2m 的伸缩缝，汽机房总长度为 132.2m，汽机房跨度 30m。汽轮发电机组中心线距 A 排柱 12m。取消除氧间，汽动给水泵组布置在汽机房运转层 12.6m，除氧器采纳高位横向布置于锅炉附跨煤仓间侧 36.3m 层，炉前跨度 4m。汽轮机采纳哈尔滨汽轮机厂有限责任公司生产的超临界一次中间再热、单轴、双缸两排汽、凝汽式汽轮机，型号 N350-24.2/566/566。发电机为哈尔滨电机厂有限公司生产的 QFSN-350-2 型,水-氢-氢冷却方式，自并励静态励磁系统。本工程主蒸汽管道采纳 2－1－2 布置方式，即从锅炉末级过热器出口联箱两侧接出，而后合并为一路，到汽轮机高压缸前再分成两根支管分别接到汽轮机左右两侧高压主汽门。 在主蒸汽管道上设计有一次旁路系统管道，并设计有旁路阀，阀后通过减温减压接至凝汽器。主蒸汽管道上不设流量测量装置...
