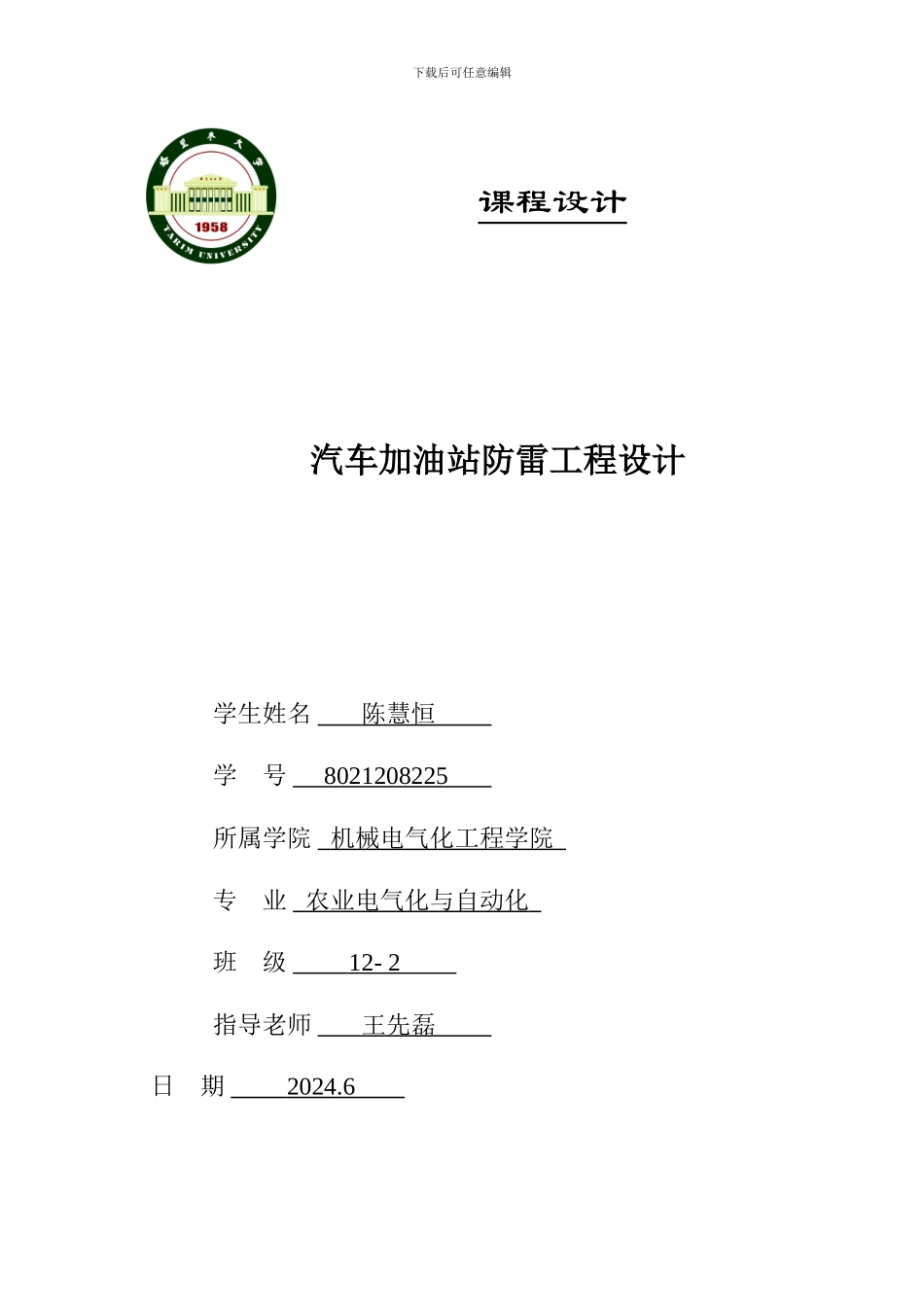

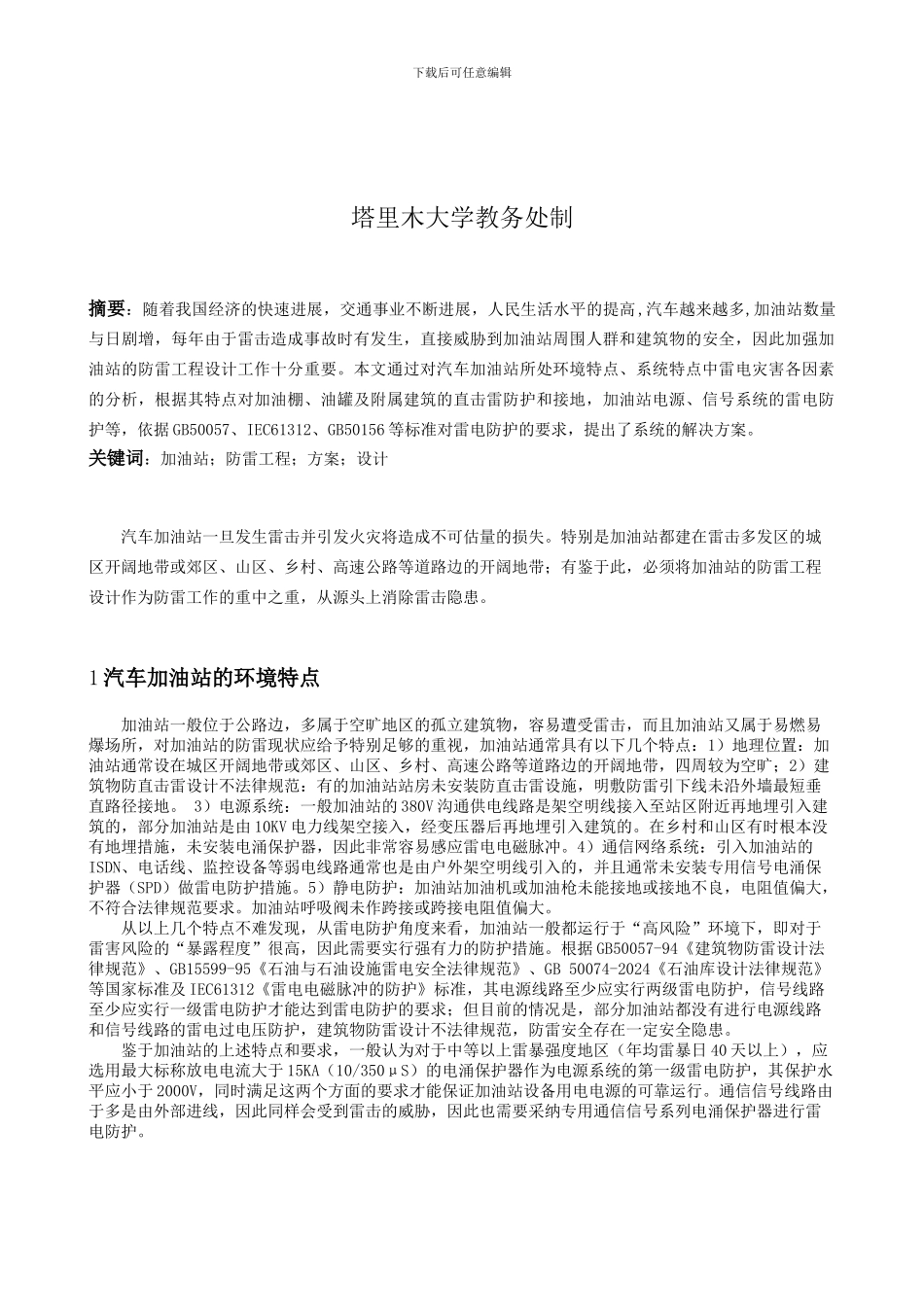

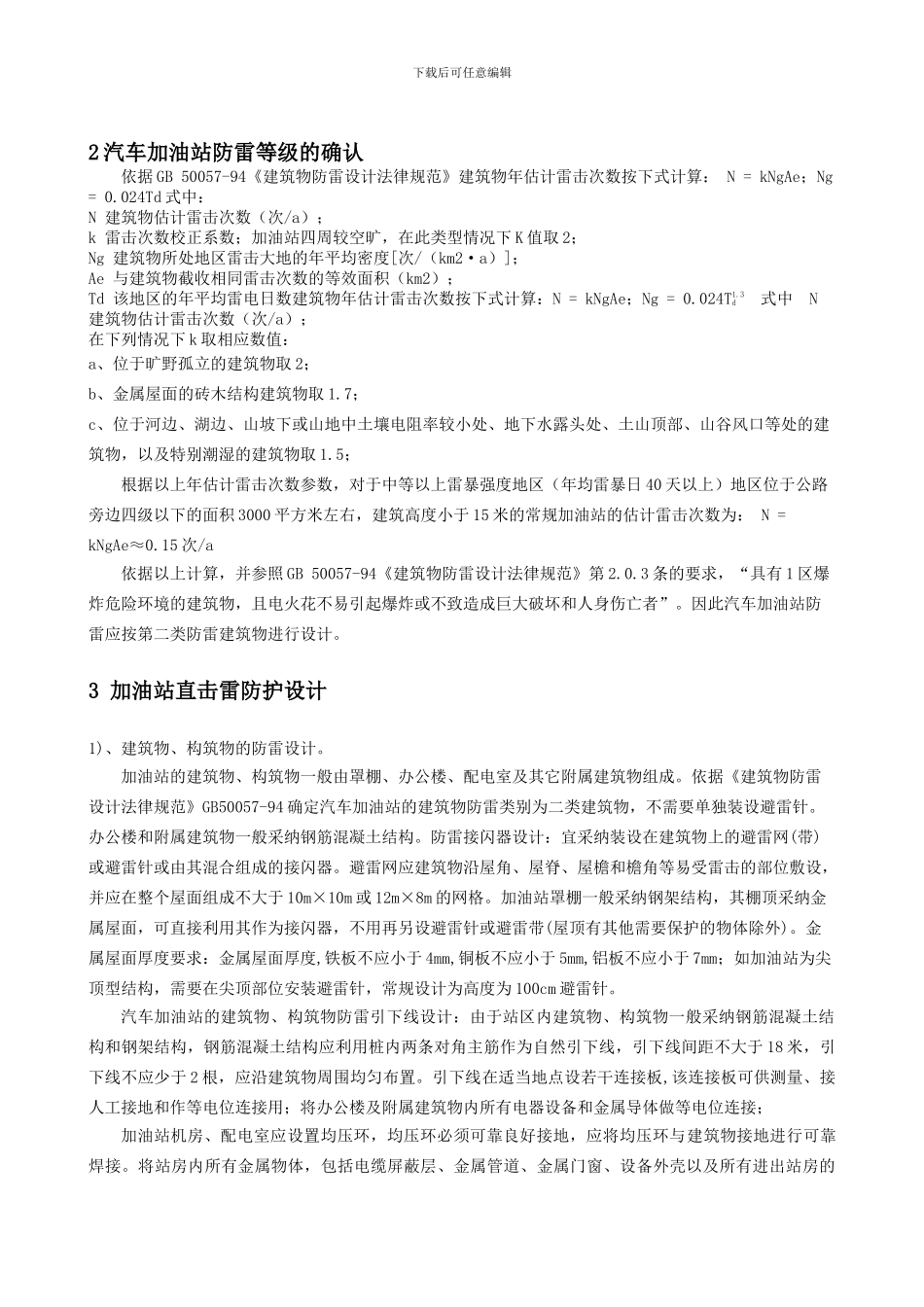

下载后可任意编辑 课程设计汽车加油站防雷工程设计 学生姓名 陈慧恒 学 号 8021208225 所属学院 机械电气化工程学院 专 业 农业电气化与自动化 班 级 12- 2 指导老师 王先磊 日 期 2024.6 下载后可任意编辑塔里木大学教务处制摘要：随着我国经济的快速进展，交通事业不断进展，人民生活水平的提高,汽车越来越多,加油站数量与日剧增，每年由于雷击造成事故时有发生，直接威胁到加油站周围人群和建筑物的安全，因此加强加油站的防雷工程设计工作十分重要。本文通过对汽车加油站所处环境特点、系统特点中雷电灾害各因素的分析，根据其特点对加油棚、油罐及附属建筑的直击雷防护和接地，加油站电源、信号系统的雷电防护等，依据 GB50057、IEC61312、GB50156 等标准对雷电防护的要求，提出了系统的解决方案。关键词：加油站；防雷工程；方案；设计汽车加油站一旦发生雷击并引发火灾将造成不可估量的损失。特别是加油站都建在雷击多发区的城区开阔地带或郊区、山区、乡村、高速公路等道路边的开阔地带；有鉴于此，必须将加油站的防雷工程设计作为防雷工作的重中之重，从源头上消除雷击隐患。1 汽车加油站的环境特点加油站一般位于公路边，多属于空旷地区的孤立建筑物，容易遭受雷击，而且加油站又属于易燃易爆场所，对加油站的防雷现状应给予特别足够的重视，加油站通常具有以下几个特点：1）地理位置：加油站通常设在城区开阔地带或郊区、山区、乡村、高速公路等道路边的开阔地带，四周较为空旷；2）建筑物防直击雷设计不法律规范：有的加油站站房未安装防直击雷设施，明敷防雷引下线未沿外墙最短垂直路径接地。 3）电源系统：一般加油站的 380V 沟通供电线路是架空明线接入至站区附近再地埋引入建筑的，部分加油站是由 10KV 电力线架空接入，经变压器后再地埋引入建筑的。在乡村和山区有时根本没有地埋措施，未安装电涌保护器，因此非常容易感应雷电电磁脉冲。4）通信网络系统：引入加油站的ISDN、电话线、监控设备等弱电线路通常也是由户外架空明线引入的，并且通常未安装专用信号电涌保护器（SPD）做雷电防护措施。5）静电防护：加油站加油机或加油枪未能接地或接地不良，电阻值偏大，不符合法律规范要求。加油站呼吸阀未作跨接或跨接电阻值偏大。从以上几个特点不难发现，从雷电防护角度来看，加油站一般都运行于“高风险”环境下，即对于雷害风险的“暴露程度”很高，因此需要实行强有力的防护措施。根据 GB50057-94...
