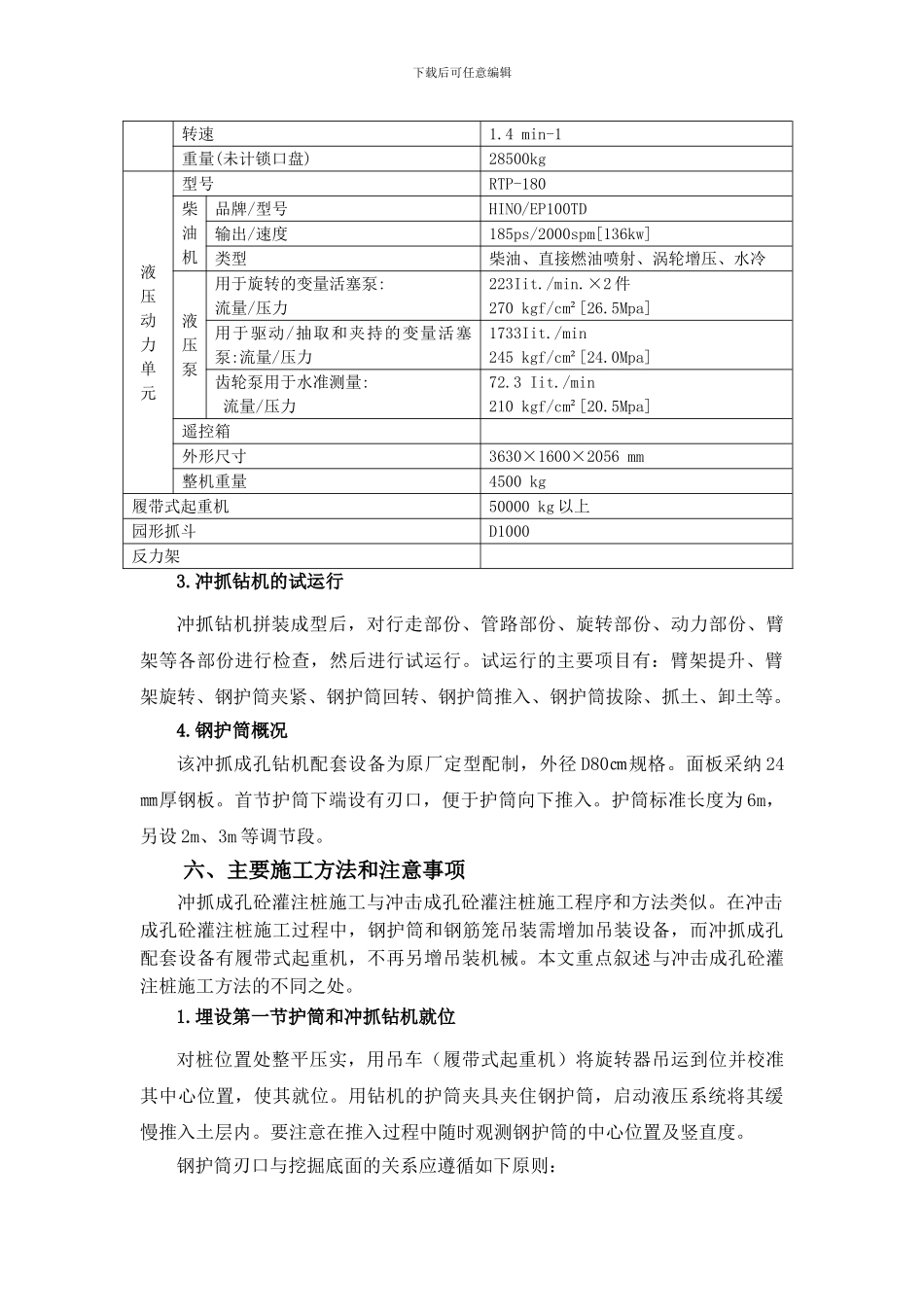

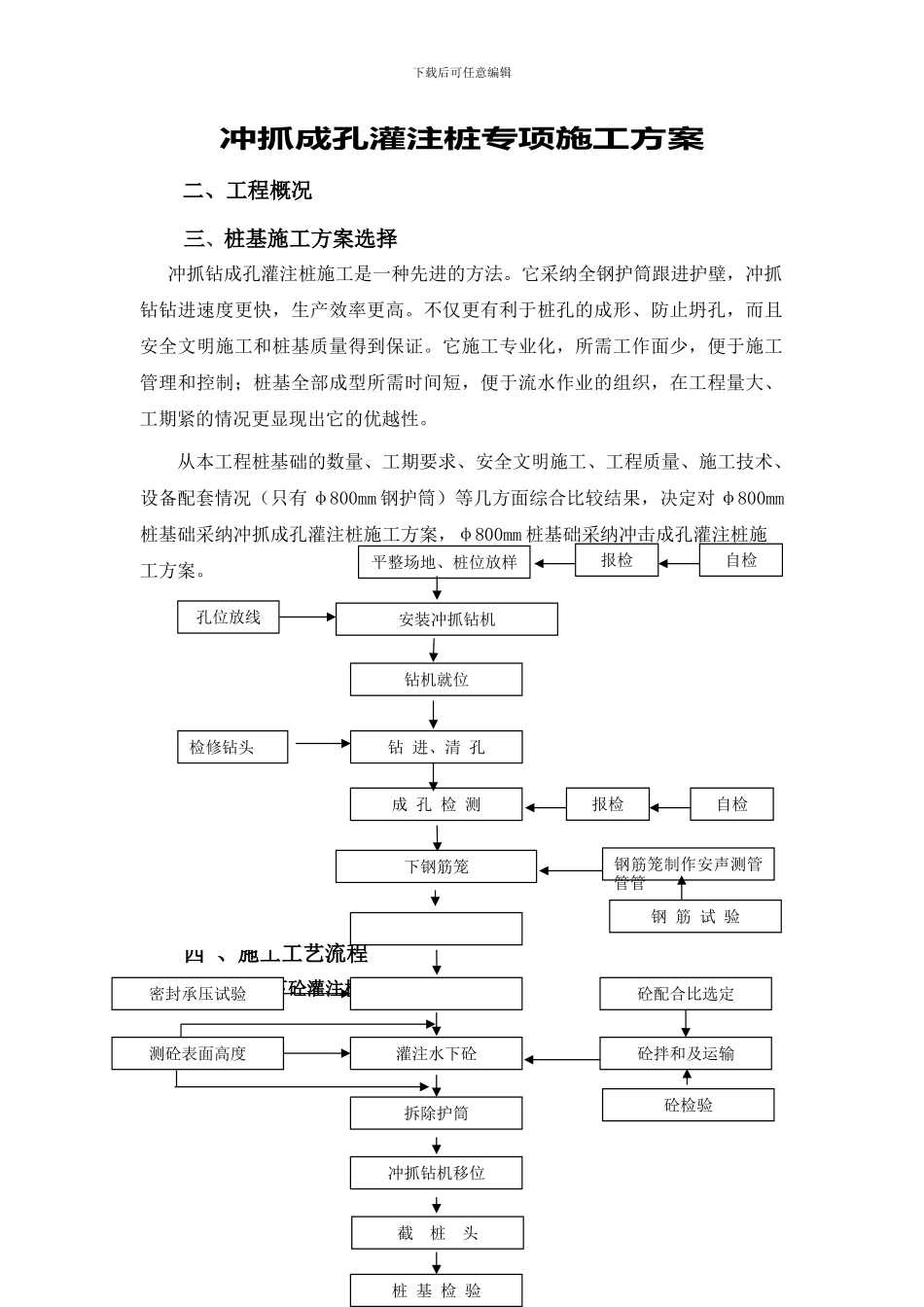

下载后可任意编辑冲抓成孔灌注桩专项施工方案二、工程概况三、桩基施工方案选择冲抓钻成孔灌注桩施工是一种先进的方法。它采纳全钢护筒跟进护壁，冲抓钻钻进速度更快，生产效率更高。不仅更有利于桩孔的成形、防止坍孔，而且安全文明施工和桩基质量得到保证。它施工专业化，所需工作面少，便于施工管理和控制；桩基全部成型所需时间短，便于流水作业的组织，在工程量大、工期紧的情况更显现出它的优越性。从本工程桩基础的数量、工期要求、安全文明施工、工程质量、施工技术、设备配套情况（只有 φ800mm 钢护筒）等几方面综合比较结果，决定对 φ800mm桩基础采纳冲抓成孔灌注桩施工方案，φ800mm 桩基础采纳冲击成孔灌注桩施工方案。四 、施工工艺流程冲抓成孔水下砼灌注桩施工工艺流程图孔位放线测砼表面高度密封承压试验平整场地、桩位放样成 孔 检 测安装冲抓钻机砼配合比选定钢 筋 试 验下钢筋笼钢筋笼制作安声测管管管截 桩 头冲抓钻机移位拆除护筒灌注水下砼砼拌和及运输砼检验报检自检钻机就位钻 进、清 孔检修钻头报检自检桩 基 检 验下载后可任意编辑五、冲抓钻机简介1.冲抓钻机设备构成及工作原理该工程采纳日本生产的全回转冲抓钻孔成套设备。它由 RT-80 型全回转器、RTP—150 液压动力单元、钢护筒、履带式式起重机、反力架和抓斗等组成。成孔原理为：用大吨位液压机械将全钢护筒旋转向下压入并切割土层，以钢护筒作为钻孔导向及护壁，用锤式抓斗对护筒内的土、石进行挖掘，并在挖掘的同时旋转护筒使之下沉，从而形成桩孔。钢护筒在灌注水下砼过程中与砼导管一道拔除。2.冲抓钻机组成和和基本参数组成技术参数名称参 数 值旋转器型号RT-150镗孔直径1000-1500mm套管抽取力度1636kN套管推动（压下）力度170-490 kN可信的汽缸冲程500 mm扭矩1180 kN-m下载后可任意编辑转速1.4 min-1重量(未计锁口盘)28500kg液压动力单元型号RTP-180柴油机品牌/型号HINO/EP100TD输出/速度185ps/2000spm[136kw]类型柴油、直接燃油喷射、涡轮增压、水冷液压泵用于旋转的变量活塞泵:流量/压力223Iit./min.×2 件270 kgf/cm²[26.5Mpa]用于驱动/抽取和夹持的变量活塞泵:流量/压力1733Iit./min245 kgf/cm²[24.0Mpa]齿轮泵用于水准测量: 流量/压力72.3 Iit./min210 kgf/cm²[20.5Mpa]遥控箱外形尺寸3630×1600×2056 mm整机重量4500 kg履带式起重机50000 kg 以上园形抓斗D1000反力架3.冲抓钻机的试运行 冲抓钻机拼装成型...
