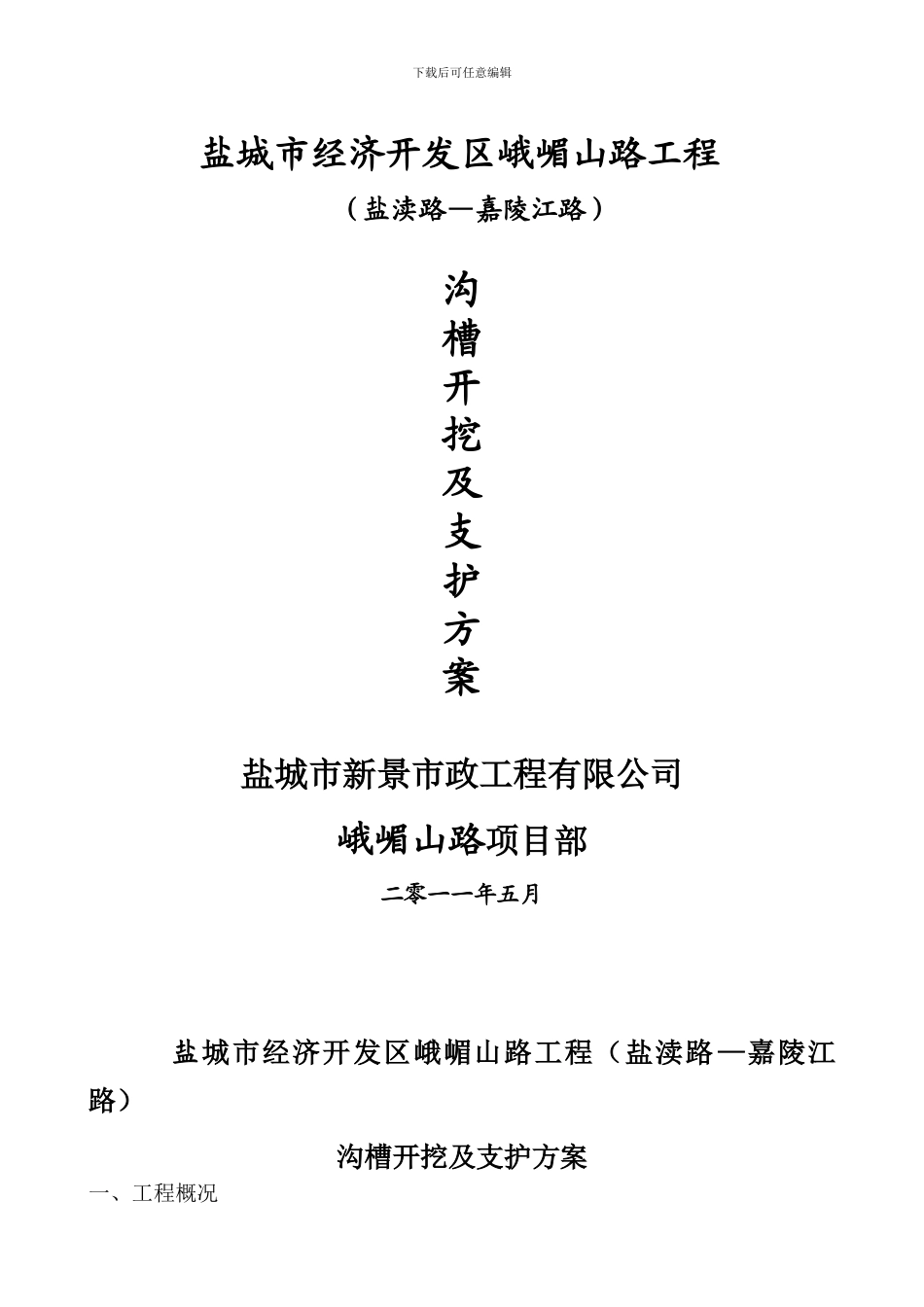

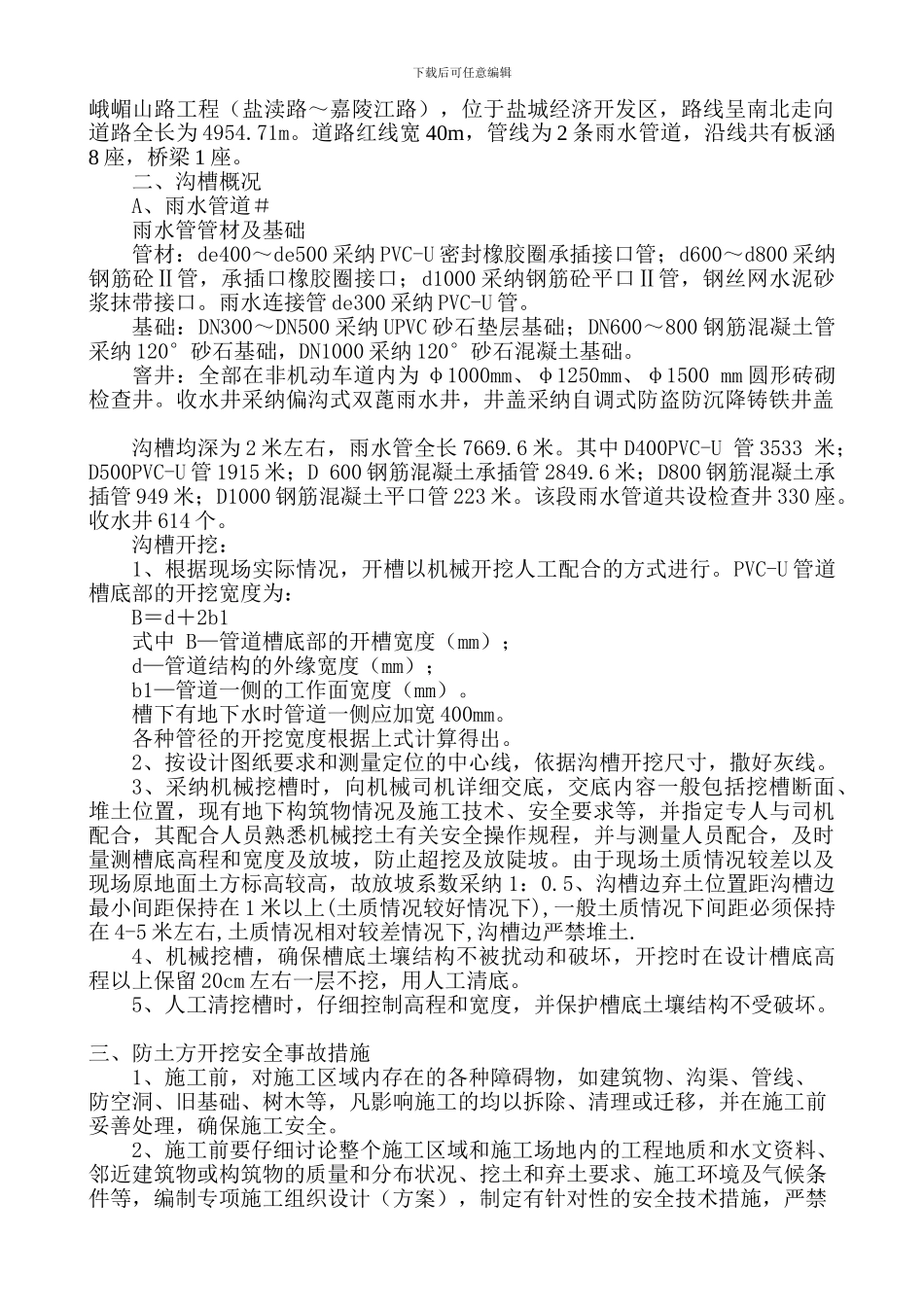

下载后可任意编辑 盐城市经济开发区峨嵋山路工程（盐渎路—嘉陵江路）沟槽开挖及支护方案盐城市新景市政工程有限公司峨嵋山路项目部二零一一年五月盐城市经济开发区峨嵋山路工程（盐渎路—嘉陵江路）沟槽开挖及支护方案一、工程概况下载后可任意编辑峨嵋山路工程（盐渎路～嘉陵江路），位于盐城经济开发区，路线呈南北走向道路全长为 4954.71m。道路红线宽 40m，管线为 2 条雨水管道，沿线共有板涵8 座，桥梁 1 座。二、沟槽概况 A、雨水管道＃雨水管管材及基础管材：de400～de500 采纳 PVC-U 密封橡胶圈承插接口管；d600～d800 采纳钢筋砼Ⅱ管，承插口橡胶圈接口；d1000 采纳钢筋砼平口Ⅱ管，钢丝网水泥砂浆抹带接口。雨水连接管 de300 采纳 PVC-U 管。基础：DN300～DN500 采纳 UPVC 砂石垫层基础；DN600～800 钢筋混凝土管采纳 120°砂石基础，DN1000 采纳 120°砂石混凝土基础。窨井：全部在非机动车道内为 φ1000mm、φ1250mm、φ1500 mm 圆形砖砌检查井。收水井采纳偏沟式双蓖雨水井，井盖采纳自调式防盗防沉降铸铁井盖 沟槽均深为 2 米左右，雨水管全长 7669.6 米。其中 D400PVC-U 管 3533 米；D500PVC-U 管 1915 米；D 600 钢筋混凝土承插管 2849.6 米；D800 钢筋混凝土承插管 949 米；D1000 钢筋混凝土平口管 223 米。该段雨水管道共设检查井 330 座。收水井 614 个。沟槽开挖：1、根据现场实际情况，开槽以机械开挖人工配合的方式进行。PVC-U 管道槽底部的开挖宽度为：B＝d＋2b1式中 B—管道槽底部的开槽宽度（mm）；d—管道结构的外缘宽度（mm）；b1—管道一侧的工作面宽度（mm）。槽下有地下水时管道一侧应加宽 400mm。各种管径的开挖宽度根据上式计算得出。2、按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。3、采纳机械挖槽时，向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。由于现场土质情况较差以及现场原地面土方标高较高，故放坡系数采纳 1：0.5、沟槽边弃土位置距沟槽边最小间距保持在 1 米以上(土质情况较好情况下),一般土质情况下间距必须保持在 4-5 米左右,土质情况相对较差情况下,沟槽边严禁堆土.4、机械挖槽，确保槽底土壤结构不被扰动和破坏...
