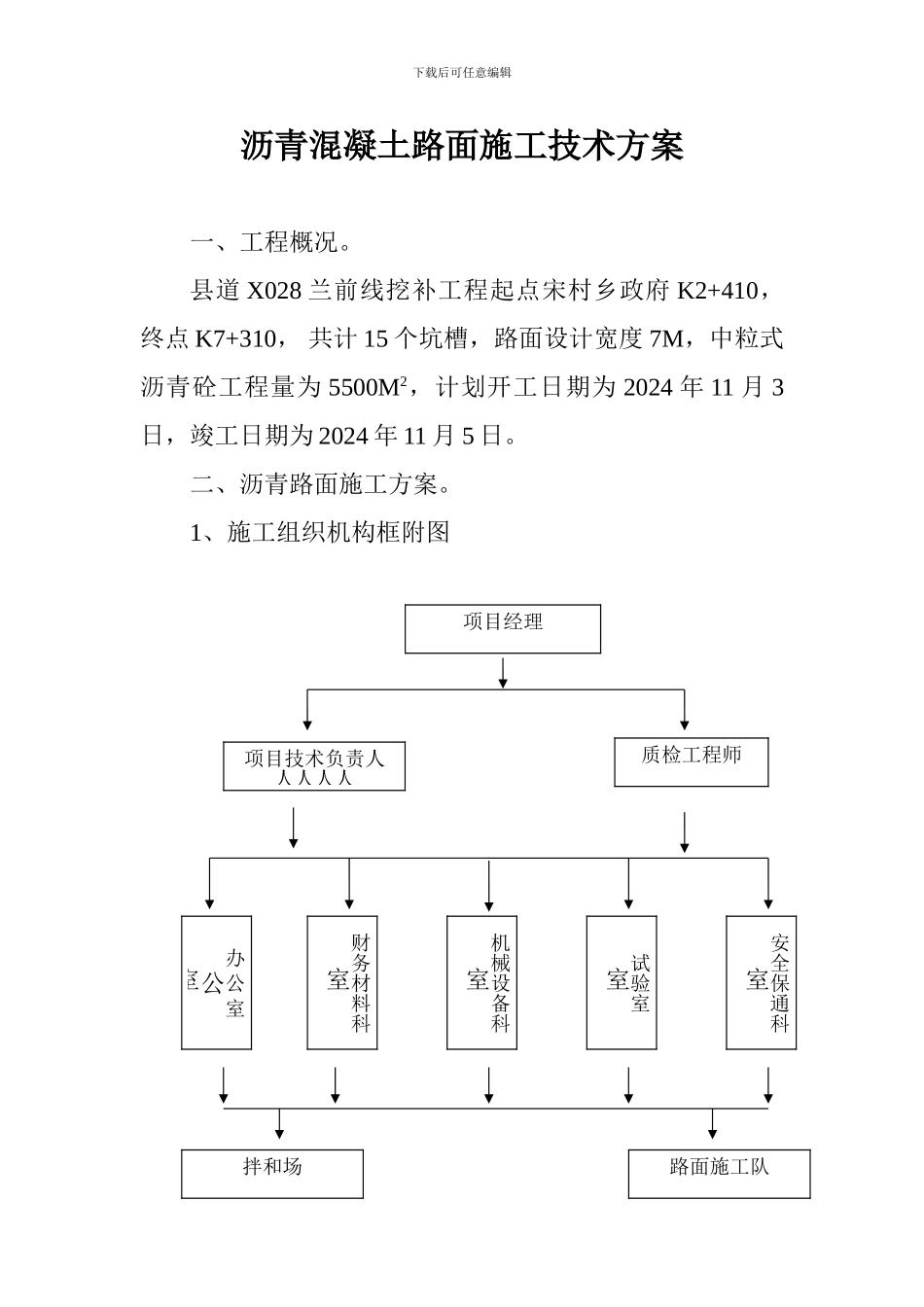

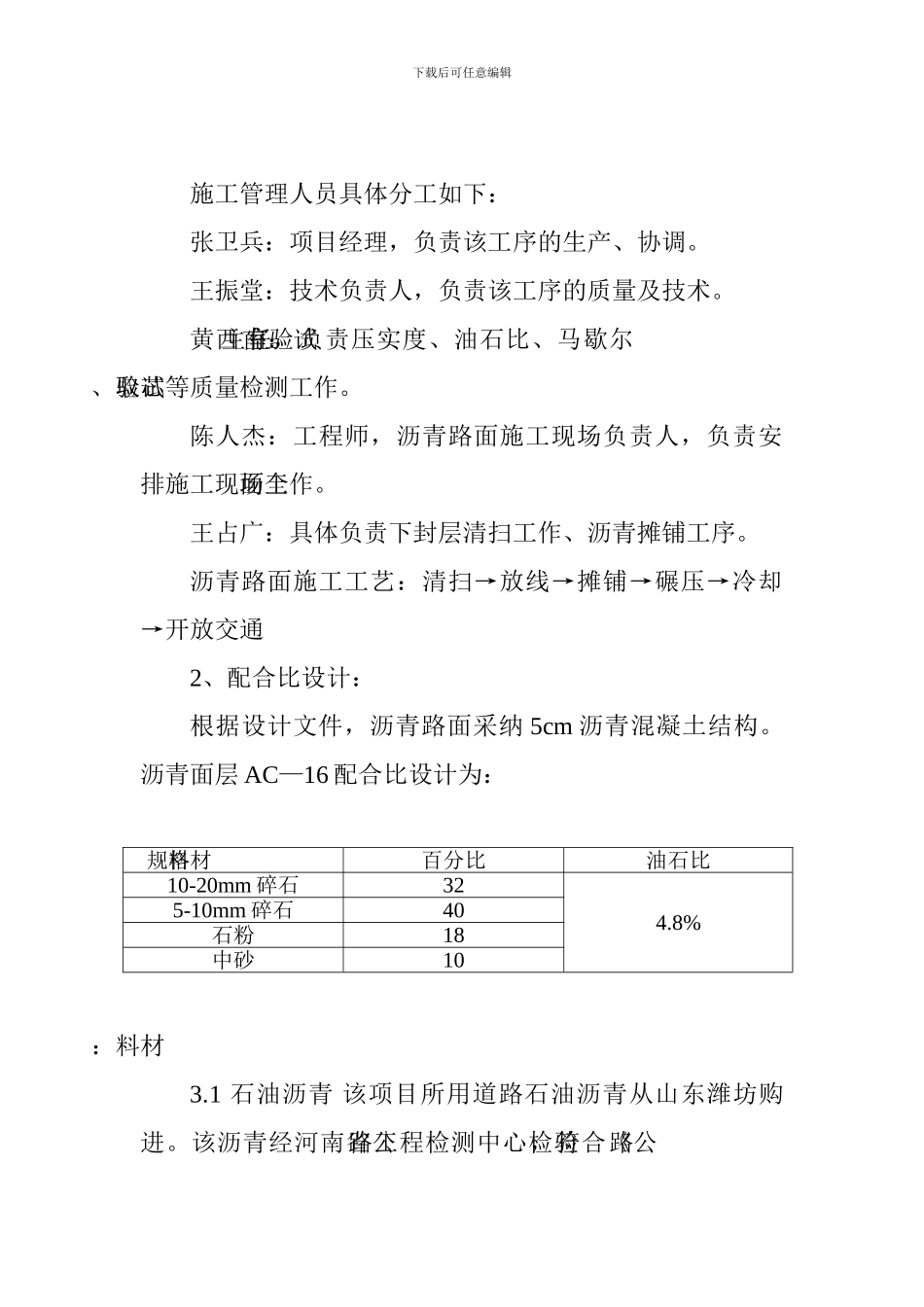

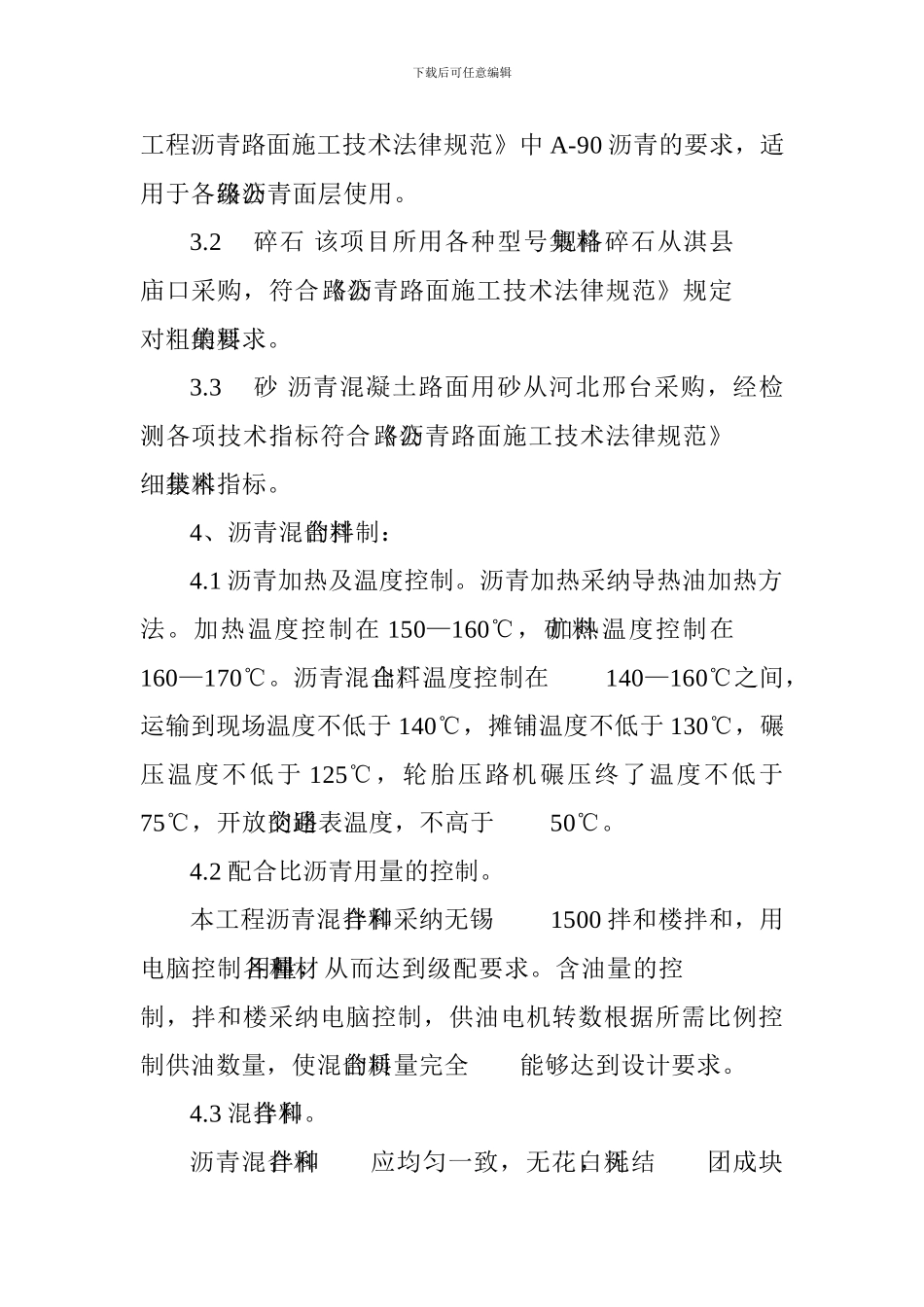

下载后可任意编辑沥青混凝土路面施工技术方案一、工程概况。县道 X028 兰前线挖补工程起点宋村乡政府 K2+410，终点 K7+310， 共计 15 个坑槽，路面设计宽度 7M，中粒式沥青砼工程量为 5500M2，计划开工日期为 2024 年 11 月 3日，竣工日期为 2024 年 11 月 5 日。二、沥青路面施工方案。1、施工组织机构框附图 项目经理项目技术负责人人人人人办 公 室公室财务材料科室机械设备科室试验室室安全保通科室质检工程师拌和场路面施工队下载后可任意编辑施工管理人员具体分工如下：张卫兵：项目经理，负责该工序的生产、协调。王振堂：技术负责人，负责该工序的质量及技术。黄西甫：试验室主任，负责压实度、油石比、马歇尔试验、取芯等质量检测工作。陈人杰：工程师，沥青路面施工现场负责人，负责安排施工现场全面工作。王占广：具体负责下封层清扫工作、沥青摊铺工序。沥青路面施工工艺：清扫→放线→摊铺→碾压→冷却→开放交通2、配合比设计：根据设计文件，沥青路面采纳 5cm 沥青混凝土结构。沥青面层 AC—16 配合比设计为：材料规格百分比油石比10-20mm 碎石324.8%5-10mm 碎石40石粉18中砂10材料：3.1 石油沥青 该项目所用道路石油沥青从山东潍坊购进。该沥青经河南省公路工程检测中心检验，符合《公路下载后可任意编辑工程沥青路面施工技术法律规范》中 A-90 沥青的要求，适用于各级公路沥青面层使用。3.2 碎石 该项目所用各种型号集料规格碎石从淇县庙口采购，符合《公路沥青路面施工技术法律规范》规定对粗集料的要求。3.3 砂 沥青混凝土路面用砂从河北邢台采购，经检测各项技术指标符合《公路沥青路面施工技术法律规范》细集料技术指标。4、沥青混合料的拌制：4.1 沥青加热及温度控制。沥青加热采纳导热油加热方法。加热温度控制在 150—160℃，矿料加热温度控制在160—170℃。沥青混合料出厂温度控制在140—160℃之间，运输到现场温度不低于 140℃，摊铺温度不低于 130℃，碾压温度不低于 125℃，轮胎压路机碾压终了温度不低于75℃，开放交通的路表温度，不高于50℃。4.2 配合比沥青用量的控制。本工程沥青混合料拌和采纳无锡1500 拌和楼拌和，用电脑控制各种材料用量，从而达到级配要求。含油量的控制，拌和楼采纳电脑控制，供油电机转数根据所需比例控制供油数量，使混合料的质量完全能够达到设计要求。4.3 混合料拌和。沥青混合料拌和应均匀一致，无花白料，无结团成块下载后可任意编辑或...
