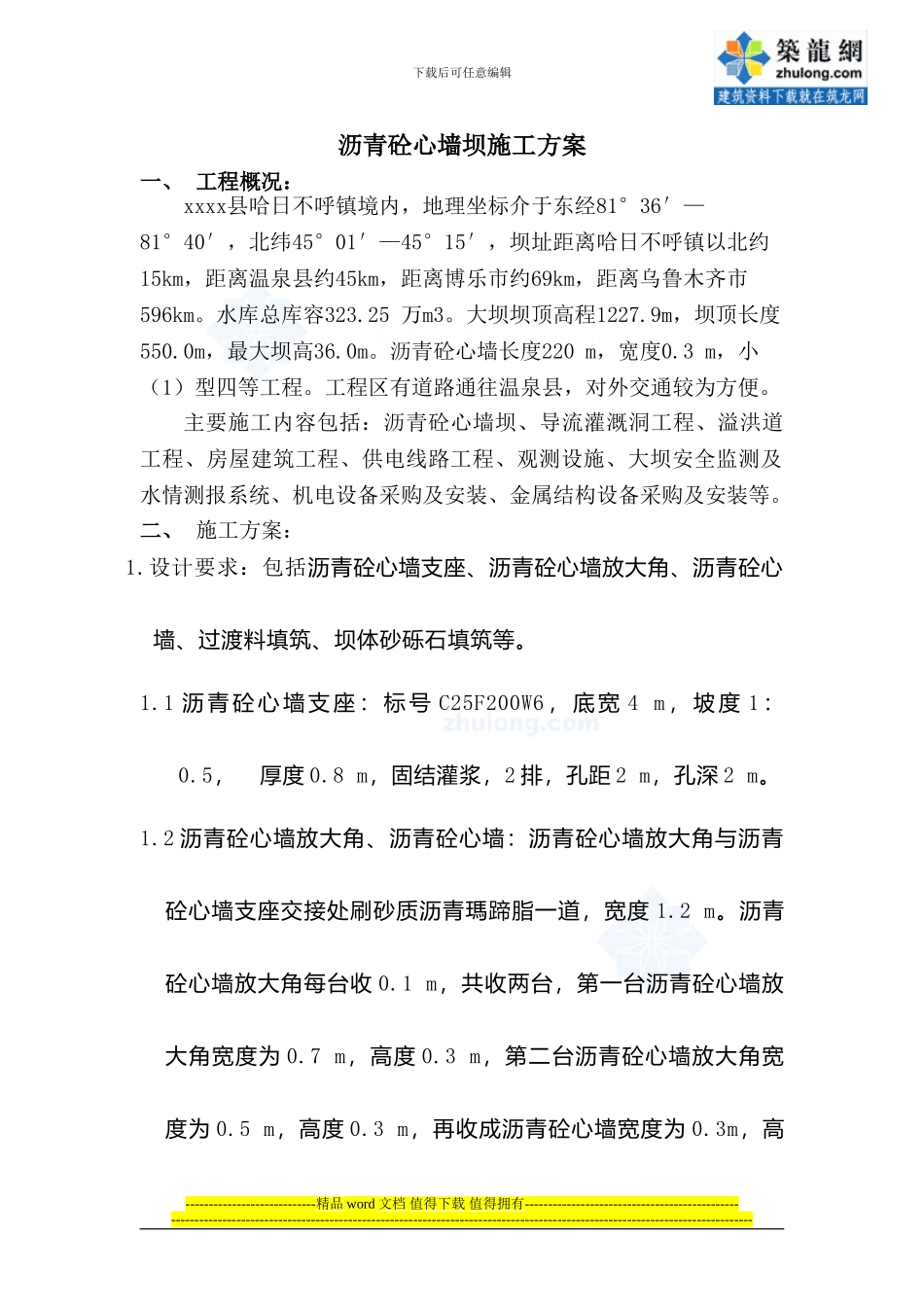

下载后可任意编辑沥青砼心墙坝施工方案一、 工程概况：xxxx县哈日不呼镇境内，地理坐标介于东经81°36′—81°40′，北纬45°01′—45°15′，坝址距离哈日不呼镇以北约15km，距离温泉县约45km，距离博乐市约69km，距离乌鲁木齐市596km。水库总库容323.25 万m3。大坝坝顶高程1227.9m，坝顶长度550.0m，最大坝高36.0m。沥青砼心墙长度220 m，宽度0.3 m，小（1）型四等工程。工程区有道路通往温泉县，对外交通较为方便。主要施工内容包括：沥青砼心墙坝、导流灌溉洞工程、溢洪道工程、房屋建筑工程、供电线路工程、观测设施、大坝安全监测及水情测报系统、机电设备采购及安装、金属结构设备采购及安装等。二、 施工方案：1.设计要求：包括沥青砼心墙支座、沥青砼心墙放大角、沥青砼心墙、过渡料填筑、坝体砂砾石填筑等。1.1 沥 青 砼 心 墙 支 座 ： 标 号 C25F200W6 ， 底 宽 4 m ， 坡 度 1 ：0.5， 厚度 0.8 m，固结灌浆，2 排，孔距 2 m，孔深 2 m。1.2 沥青砼心墙放大角、沥青砼心墙：沥青砼心墙放大角与沥青砼心墙支座交接处刷砂质沥青瑪蹄脂一道，宽度 1.2 m。沥青砼心墙放大角每台收 0.1 m，共收两台，第一台沥青砼心墙放大角宽度为 0.7 m，高度 0.3 m，第二台沥青砼心墙放大角宽度为 0.5 m，高度 0.3 m，再收成沥青砼心墙宽度为 0.3m，高----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑度至防浪墙底部 1225.90m 高程处用紫铜片止水连接。侧面也用紫铜片止水与防渗墙连接。1.3 过渡料填筑：过渡料最大粒径小于 200mm，小于 5mm 粒径含量为 25.40％，小于 0.075mm 粒径含量为 5％，Dr≥0.85，采纳料场筛分料。过渡料填筑宽度为沥青砼心墙每边 1.5m，高度填至高程为 1227.70m 处。1.4 坝体砂砾石填筑：采纳砂砾料填筑，最大粒径小于 600mm，级配连续，碾压层厚度为 0.8m，Dr≥0.85。坝体砂砾石填筑高度填至高程为 1227.70m 处，前坝坡坡度 1：2，后坝坡坡度1：1.8，在 1215.9m 高程处设置一道 2m 马道。2、施工方案：2.1、过渡料、砂砾石开采：过渡料、砂砾石料场，在招标文件规定 2 个砂砾石料场，采纳料场为 C1 砂砾石料场位于阿尔夏提河龙...
