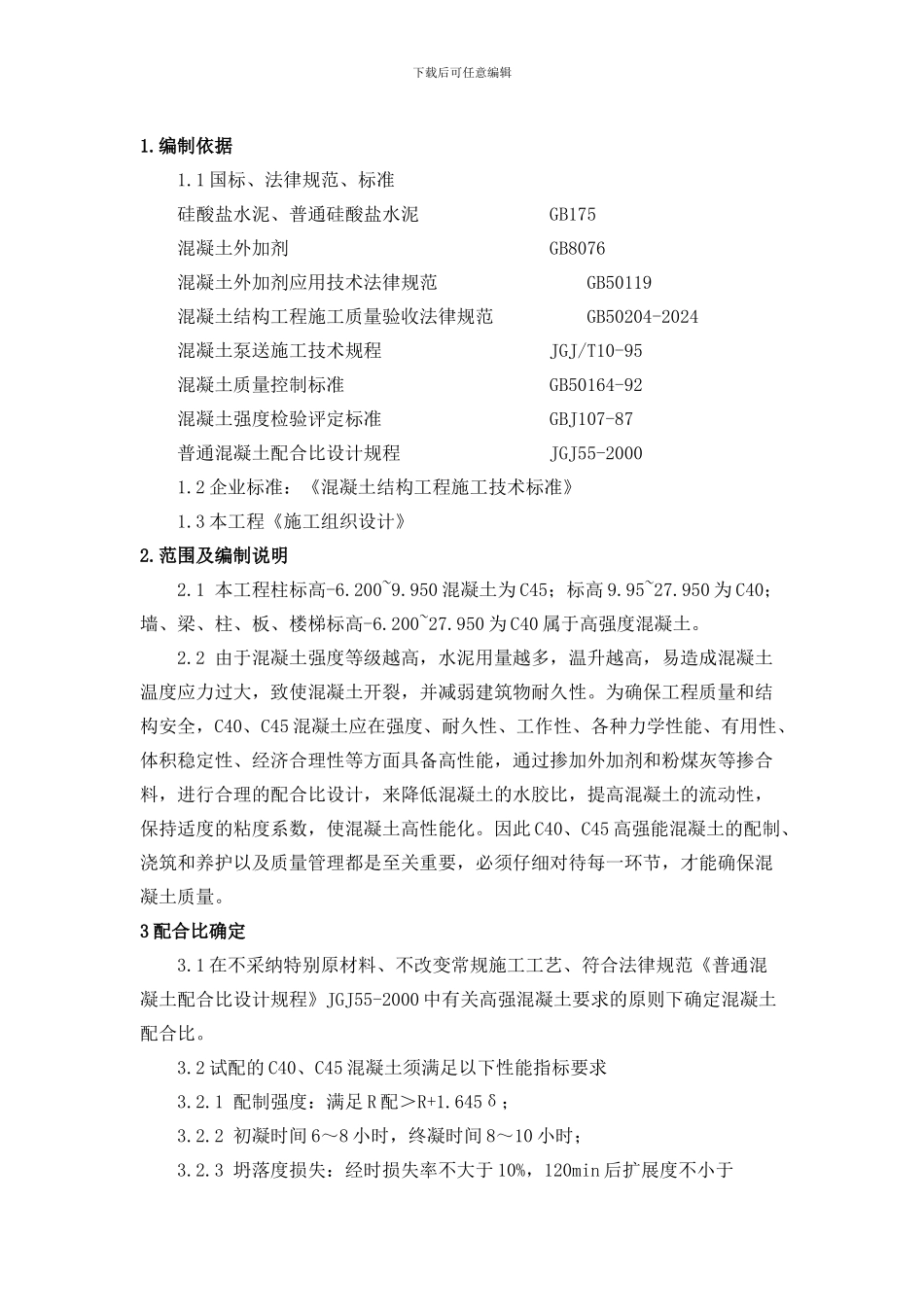

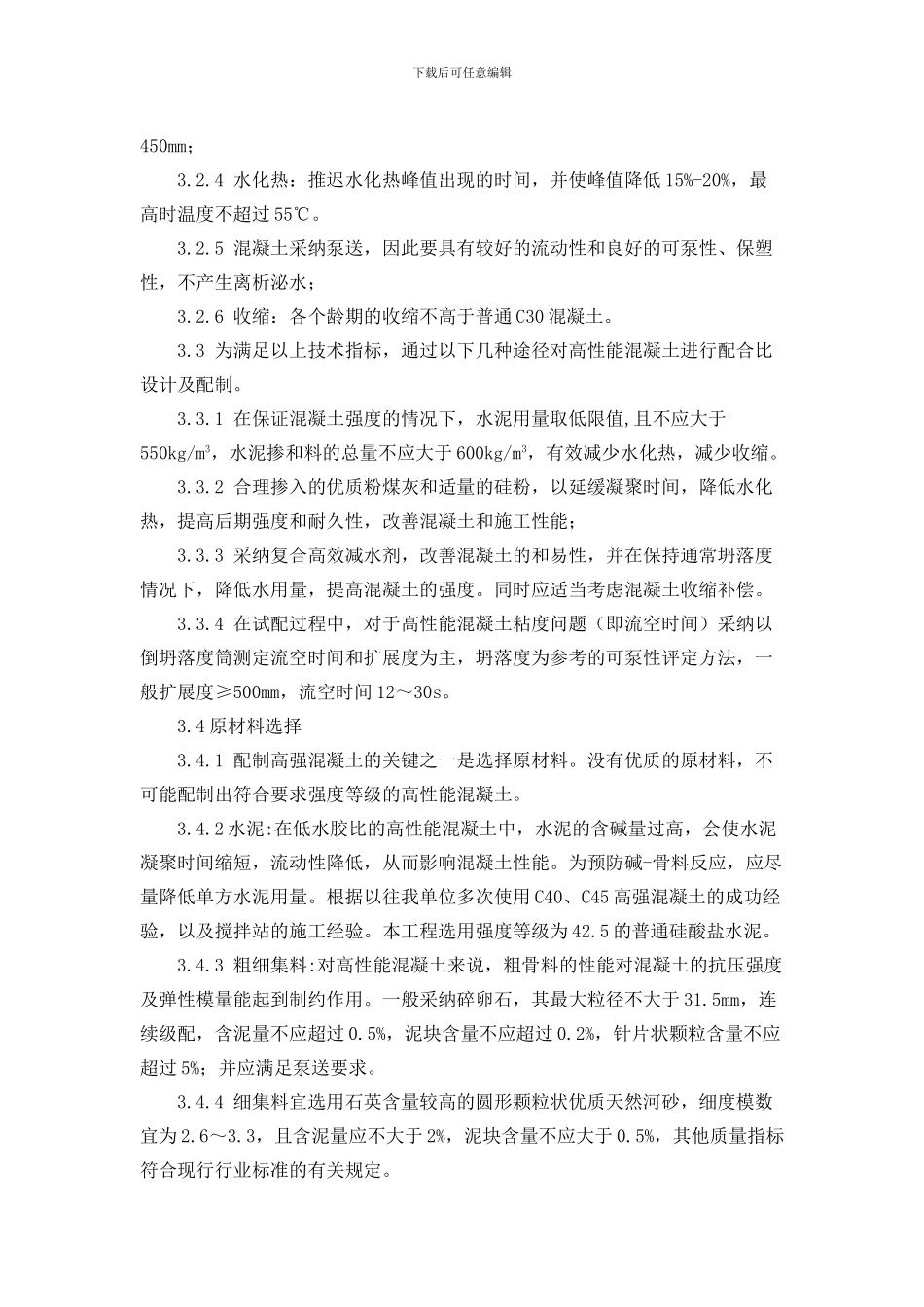

下载后可任意编辑1.编制依据1.1 国标、法律规范、标准硅酸盐水泥、普通硅酸盐水泥 GB175混凝土外加剂 GB8076混凝土外加剂应用技术法律规范 GB50119混凝土结构工程施工质量验收法律规范 GB50204-2024混凝土泵送施工技术规程 JGJ/T10-95混凝土质量控制标准 GB50164-92混凝土强度检验评定标准 GBJ107-87普通混凝土配合比设计规程 JGJ55-20001.2 企业标准：《混凝土结构工程施工技术标准》1.3 本工程《施工组织设计》2.范围及编制说明2.1 本工程柱标高-6.200~9.950 混凝土为 C45；标高 9.95~27.950 为 C40；墙、梁、柱、板、楼梯标高-6.200~27.950 为 C40 属于高强度混凝土。2.2 由于混凝土强度等级越高，水泥用量越多，温升越高，易造成混凝土温度应力过大，致使混凝土开裂，并减弱建筑物耐久性。为确保工程质量和结构安全，C40、C45 混凝土应在强度、耐久性、工作性、各种力学性能、有用性、体积稳定性、经济合理性等方面具备高性能，通过掺加外加剂和粉煤灰等掺合料，进行合理的配合比设计，来降低混凝土的水胶比，提高混凝土的流动性，保持适度的粘度系数，使混凝土高性能化。因此 C40、C45 高强能混凝土的配制、浇筑和养护以及质量管理都是至关重要，必须仔细对待每一环节，才能确保混凝土质量。3 配合比确定3.1 在不采纳特别原材料、不改变常规施工工艺、符合法律规范《普通混凝土配合比设计规程》JGJ55-2000 中有关高强混凝土要求的原则下确定混凝土配合比。3.2 试配的 C40、C45 混凝土须满足以下性能指标要求3.2.1 配制强度：满足 R 配＞R+1.645δ；3.2.2 初凝时间 6～8 小时，终凝时间 8～10 小时；3.2.3 坍落度损失：经时损失率不大于 10%，120min 后扩展度不小于下载后可任意编辑450mm；3.2.4 水化热：推迟水化热峰值出现的时间，并使峰值降低 15%-20%，最高时温度不超过 55℃。3.2.5 混凝土采纳泵送，因此要具有较好的流动性和良好的可泵性、保塑性，不产生离析泌水；3.2.6 收缩：各个龄期的收缩不高于普通 C30 混凝土。3.3 为满足以上技术指标，通过以下几种途径对高性能混凝土进行配合比设计及配制。3.3.1 在保证混凝土强度的情况下，水泥用量取低限值,且不应大于550kg/m3，水泥掺和料的总量不应大于 600kg/m3，有效减少水化热，减少收缩。3.3.2 合理掺入的优质粉煤灰和适量的硅粉，以延缓凝聚时间，降低水化热，提高后期强度和耐久性，改善混凝土和施工性能；3.3.3 采纳复合高效...
