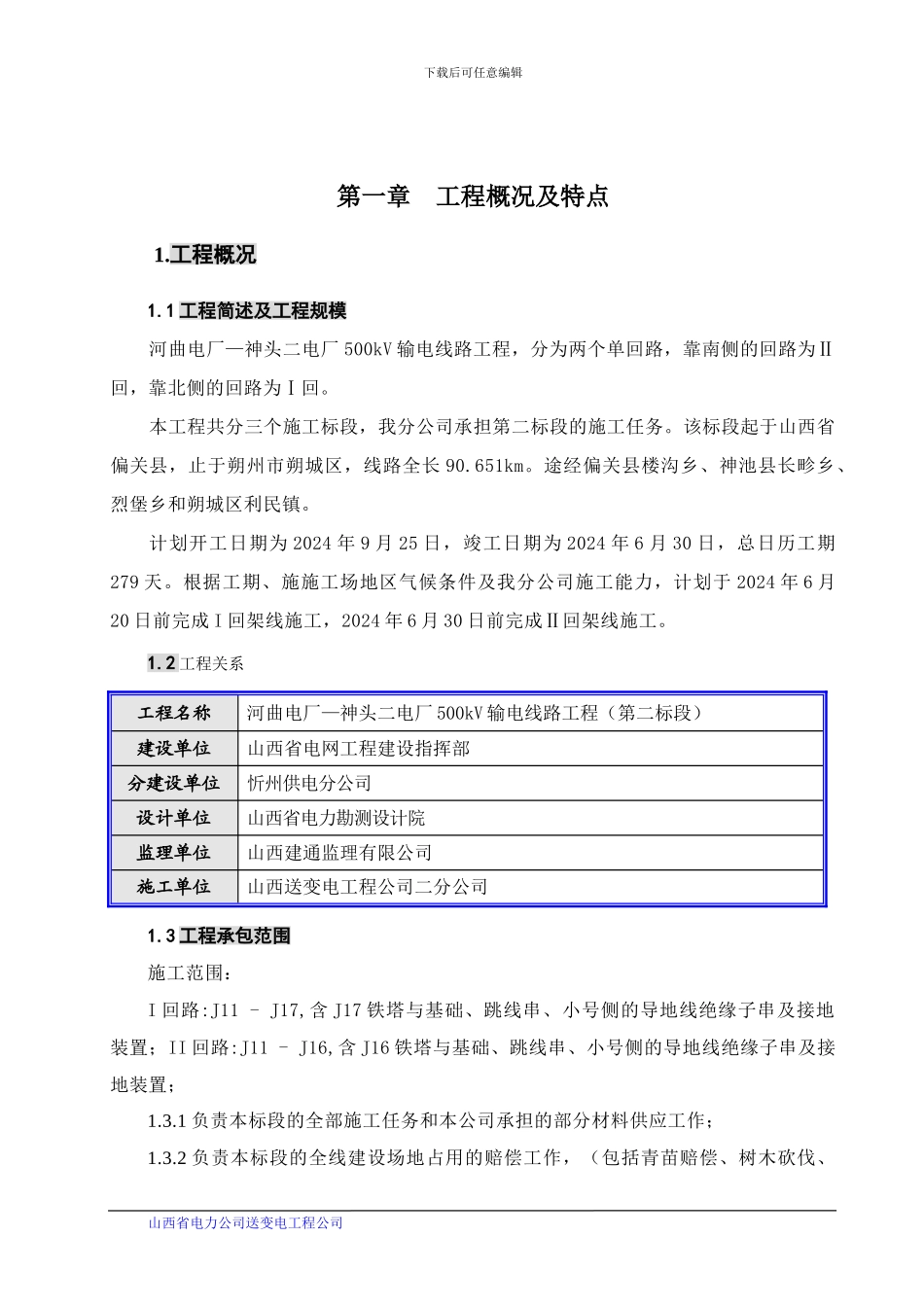

下载后可任意编辑第一章 工程概况及特点1.工程概况1.1 工程简述及工程规模河曲电厂—神头二电厂 500kV 输电线路工程，分为两个单回路，靠南侧的回路为Ⅱ回，靠北侧的回路为Ⅰ回。本工程共分三个施工标段，我分公司承担第二标段的施工任务。该标段起于山西省偏关县，止于朔州市朔城区，线路全长 90.651km。途经偏关县楼沟乡、神池县长畛乡、烈堡乡和朔城区利民镇。计划开工日期为 2024 年 9 月 25 日，竣工日期为 2024 年 6 月 30 日，总日历工期279 天。根据工期、施施工场地区气候条件及我分公司施工能力，计划于 2024 年 6 月20 日前完成 I 回架线施工，2024 年 6 月 30 日前完成Ⅱ回架线施工。1.2 工程关系工程名称河曲电厂—神头二电厂 500kV 输电线路工程（第二标段）建设单位 山西省电网工程建设指挥部分建设单位忻州供电分公司设计单位山西省电力勘测设计院监理单位山西建通监理有限公司施工单位山西送变电工程公司二分公司1.3 工程承包范围施工范围：I 回路:J11 - J17,含 J17 铁塔与基础、跳线串、小号侧的导地线绝缘子串及接地装置；II 回路:J11 - J16,含 J16 铁塔与基础、跳线串、小号侧的导地线绝缘子串及接地装置；1.3.1 负责本标段的全部施工任务和本公司承担的部分材料供应工作；1.3.2 负责本标段的全线建设场地占用的赔偿工作，（包括青苗赔偿、树木砍伐、山西省电力公司送变电工程公司 下载后可任意编辑牵张场地及跨越架占用土地的使用等工作），确保施工顺利进行。并负责签定赔偿协议，并整理归档待竣工时移交生产；1.3.3 配合建设单位办理规划许可证和开工许可证，签定赔偿协议，并整理归档待竣工时移交生产；1.3.4 配合建设单位完成中间检查、竣工验收和达标投产时的各项工作；1.4 地形、地质、地貌状况及自然环境本标段所经地区为黄土高原的组成部分，地形复杂，多为山地丘陵，气候寒冷干燥，多风沙，属大陆性半干旱气候区。由于境内地势起伏较较大，地区之间温差甚大，冬季气温较低。地层表面多为粉砂土，沿线农作物多为玉米、高梁、大豆、莜麦、胡麻、土豆等。1.5 交通情况及地方性材料本标段线路路径与主干公路并行，交通运输较为便利。沿线砂、石等地方性材料较为丰富，可满足施工要求，水源较缺乏。2.设计及工程特点2.1 设计主要参数建设规模新建 500kV 输电线路双回(Ⅰ 回：50.378 km；Ⅱ回：40.273 km)地形比例平地丘陵山地及高山大岭20．7%6．91%72．39%设...
