油烟清洗外墙脚手架专项施工方案VIP专享VIP免费

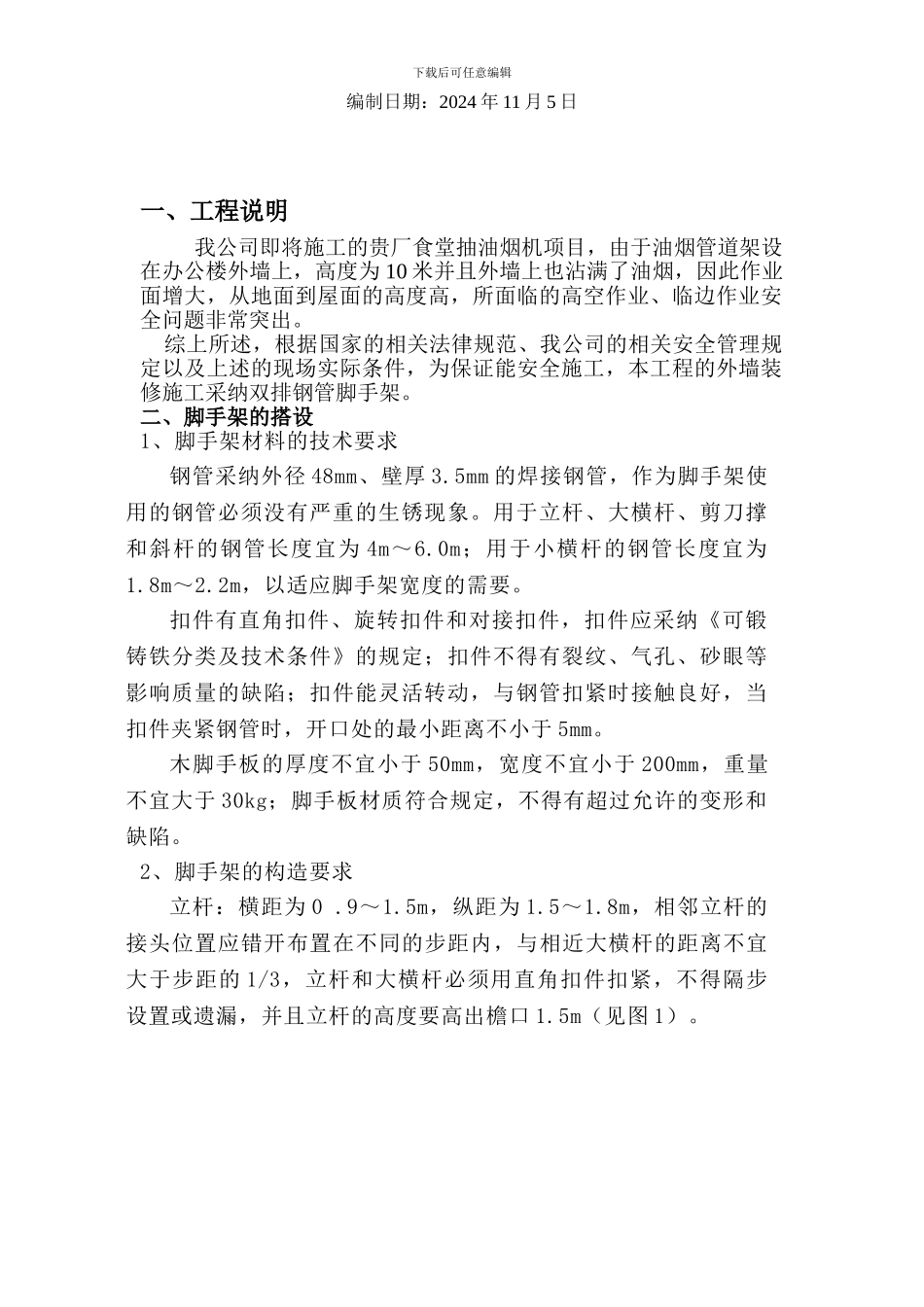

下载后可任意编辑中国石油成都润滑油厂 食堂抽油烟机清洗外墙脚手架专项施工方案编制单位：成都壹加壹劳务服务有限公司编制人：杨泽坤甲方：中国石油成都润滑油厂乙方：成都壹加壹劳务服务有限公司负责人：项目负责人：下载后可任意编辑编制日期：2024 年 11 月 5 日一、工程说明我公司即将施工的贵厂食堂抽油烟机项目，由于油烟管道架设在办公楼外墙上，高度为 10 米并且外墙上也沾满了油烟，因此作业面增大，从地面到屋面的高度高，所面临的高空作业、临边作业安全问题非常突出。 综上所述，根据国家的相关法律规范、我公司的相关安全管理规定以及上述的现场实际条件，为保证能安全施工，本工程的外墙装修施工采纳双排钢管脚手架。二、脚手架的搭设1、脚手架材料的技术要求钢管采纳外径 48mm、壁厚 3.5mm 的焊接钢管，作为脚手架使用的钢管必须没有严重的生锈现象。用于立杆、大横杆、剪刀撑和斜杆的钢管长度宜为 4m～6.0m；用于小横杆的钢管长度宜为1.8m～2.2m，以适应脚手架宽度的需要。扣件有直角扣件、旋转扣件和对接扣件，扣件应采纳《可锻铸铁分类及技术条件》的规定；扣件不得有裂纹、气孔、砂眼等影响质量的缺陷；扣件能灵活转动，与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离不小于 5mm。木脚手板的厚度不宜小于 50mm，宽度不宜小于 200mm，重量不宜大于 30kg；脚手板材质符合规定，不得有超过允许的变形和缺陷。2、脚手架的构造要求立杆：横距为 0 .9～1.5m，纵距为 1.5～1.8m，相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于步距的 1/3，立杆和大横杆必须用直角扣件扣紧，不得隔步设置或遗漏，并且立杆的高度要高出檐口 1.5m（见图 1）。下载后可任意编辑 （图 1）大横杆：步距为 1.5～1.8m。上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大多于纵距的1/3。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。小横杆：贴紧立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设 1～2 根。在任何情况下，均不得拆除作为基本构架的小横杆。剪刀撑；脚手架除在两端设置外，中间每隔 12～15m 设一道。剪刀撑应联系 3～4 根立杆，斜杆与地面夹角为 45o～60o。剪刀撑应沿架高连续布置。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加 2～4 个扣点（见图 2）。下载...
