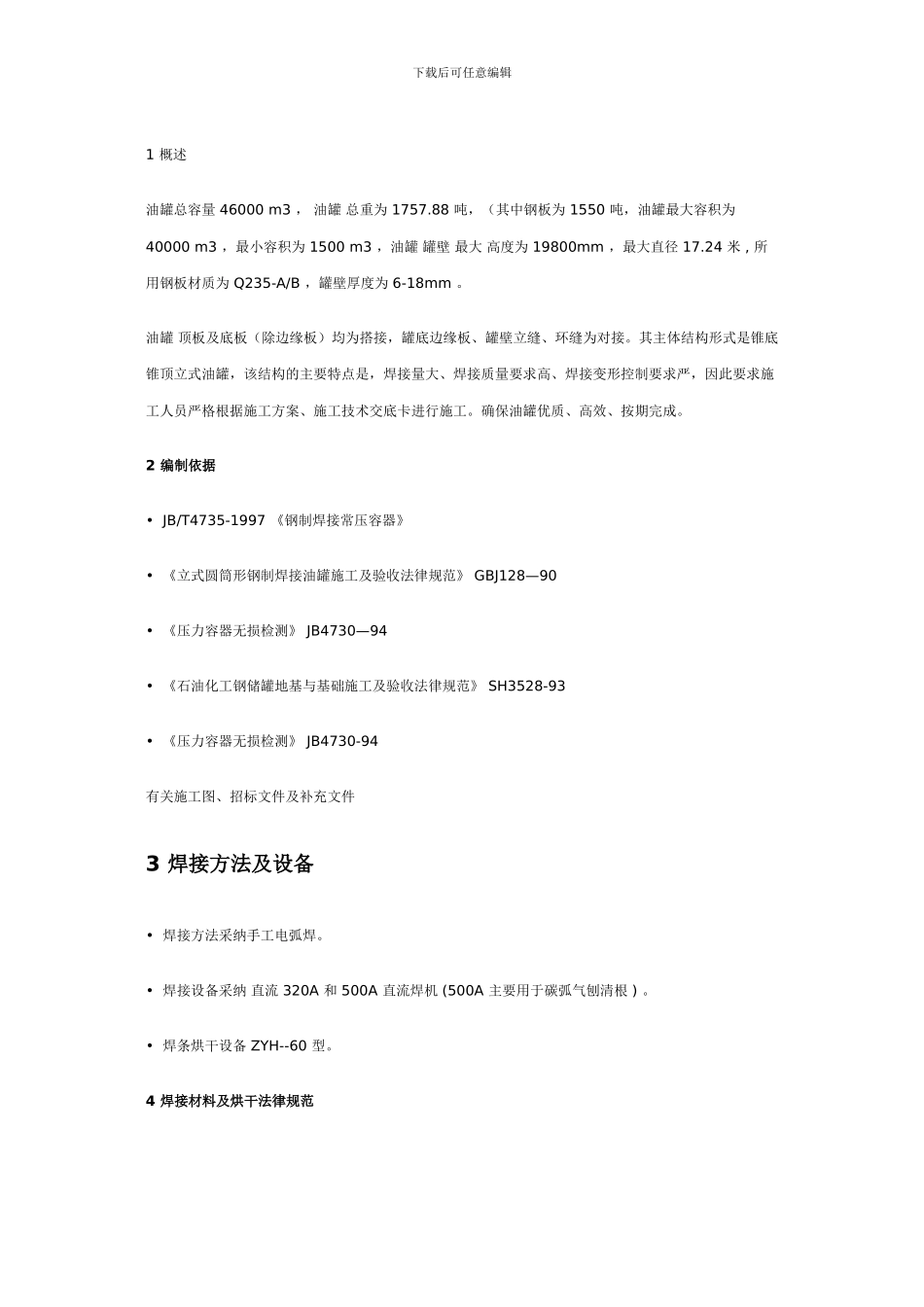

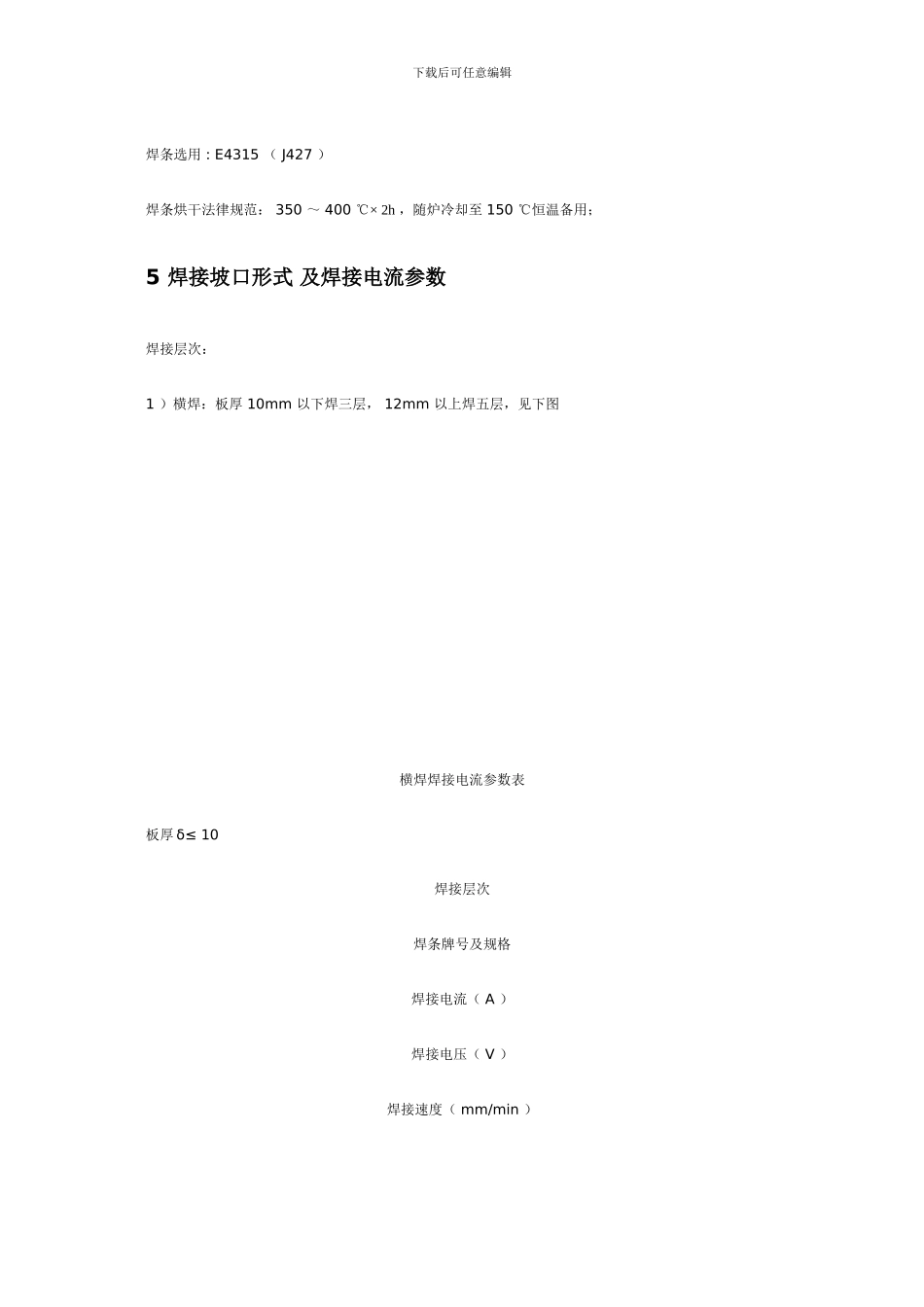

下载后可任意编辑油罐焊接施工方案 精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑1 概述 油罐总容量 46000 m3 ， 油罐 总重为 1757.88 吨，（其中钢板为 1550 吨，油罐最大容积为 40000 m3 ，最小容积为 1500 m3 ，油罐 罐壁 最大 高度为 19800mm ，最大直径 17.24 米 , 所用钢板材质为 Q235-A/B ，罐壁厚度为 6-18mm 。 油罐 顶板及底板（除边缘板）均为搭接，罐底边缘板、罐壁立缝、环缝为对接。其主体结构形式是锥底锥顶立式油罐，该结构的主要特点是，焊接量大、焊接质量要求高、焊接变形控制要求严，因此要求施工人员严格根据施工方案、施工技术交底卡进行施工。确保油罐优质、高效、按期完成。 2 编制依据 • JB/T4735-1997 《钢制焊接常压容器》 • 《立式圆筒形钢制焊接油罐施工及验收法律规范》 GBJ128—90 • 《压力容器无损检测》 JB4730—94 • 《石油化工钢储罐地基与基础施工及验收法律规范》 SH3528-93 • 《压力容器无损检测》 JB4730-94 有关施工图、招标文件及补充文件 3 焊接方法及设备 • 焊接方法采纳手工电弧焊。 • 焊接设备采纳 直流 320A 和 500A 直流焊机 (500A 主要用于碳弧气刨清根 ) 。 • 焊条烘干设备 ZYH--60 型。 4 焊接材料及烘干法律规范 下载后可任意编辑焊条选用 : E4315 （ J427 ） 焊条烘干法律规范： 350 ～ 400 ℃× 2h ，随炉冷却至 150 ℃恒温备用； 5 焊接坡口形式 及焊接电流参数 焊接层次： 1 ）横焊：板厚 10mm 以下焊三层， 12mm 以上焊五层，见下图 横焊焊接电流参数表 板厚 δ≤ 10 焊接层次 焊条牌号及规格 焊接电流（ A ） 焊接电压（ V ） 焊接速度（ mm/min ） 下载后可任意编辑1 J427 ф 2.5 80 ～ 90 18 ～ 20 80 ～ 150 2-3 J427 ф 3.2 100 ～ 130 20 ～ 22 80 ～ 150 板厚 δ≥ 12 焊接层次 焊条牌号及规格 焊接电流（ A ） 焊接电压（ V ） 焊接速度（ mm/min ） 1 J427 ф 3.2 100 ～ 120 下载后可任意编辑20 ～ 22 100 ～ 160 2~4 J427 ф 4 150 ～ 170 24 ～ 26 100 ～ 160 5 J427 ф 4 150 ～ 170 24 ～ 26 100 ～ 160 2 ）纵向焊缝：板厚 12mm 以下焊三层， 12mm 以上焊四层，见下图 下载后可任意编辑 纵焊（立...
