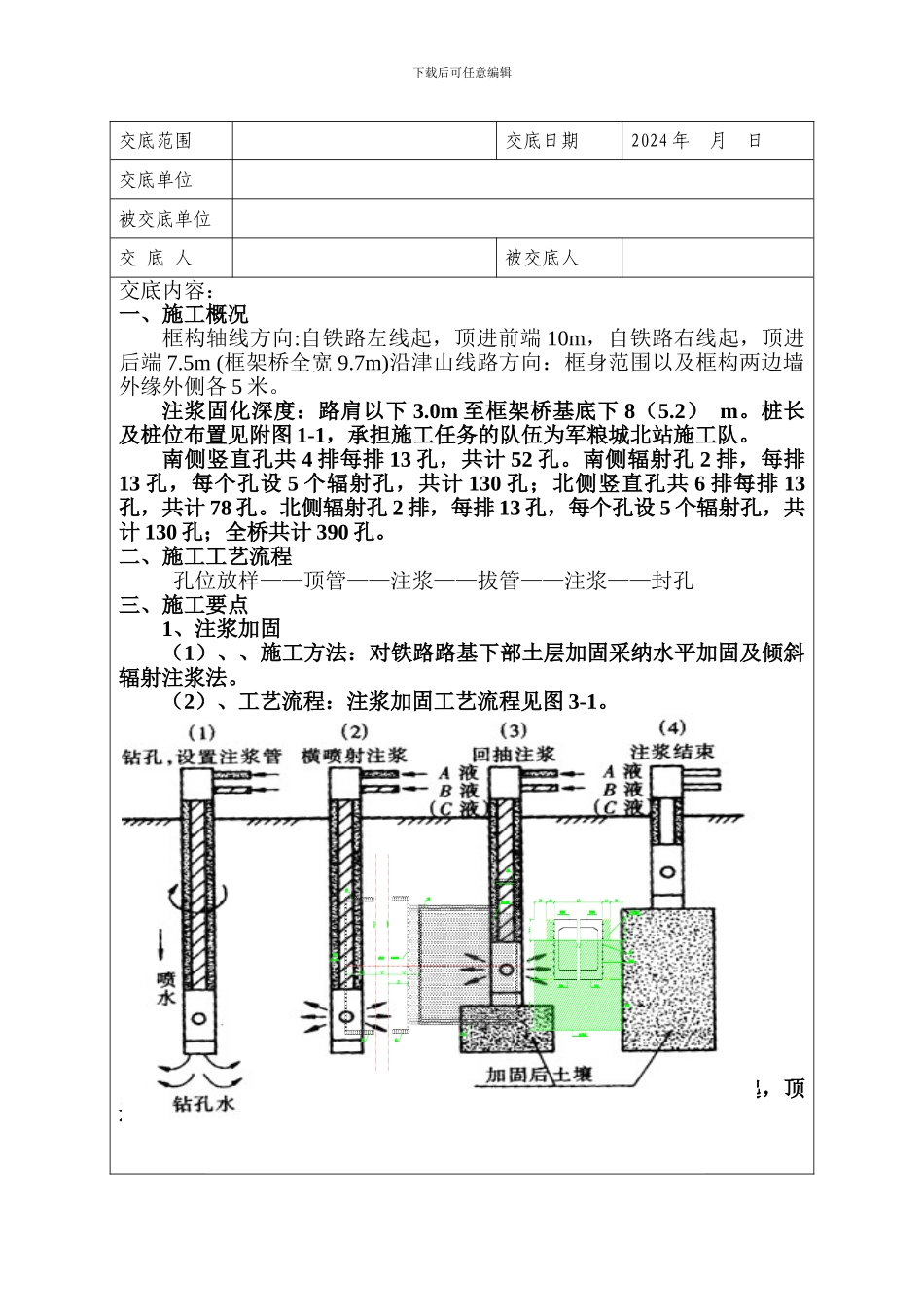

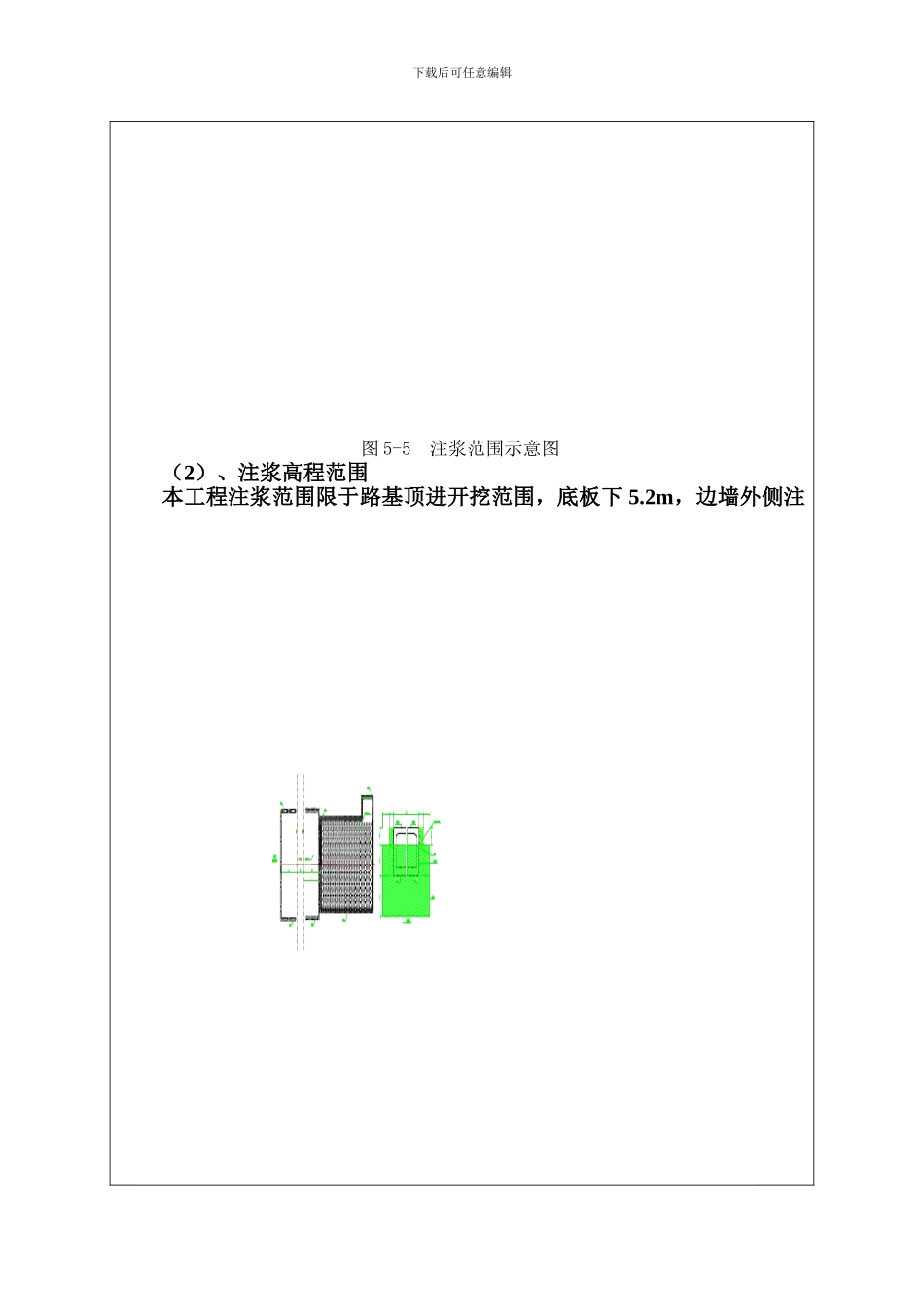

下载后可任意编辑 技术交底书工程名称交底项目路肩注浆加固精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑交底范围交底日期2024 年 月 日交底单位被交底单位交 底 人被交底人交底内容：一、施工概况框构轴线方向:自铁路左线起，顶进前端 10m，自铁路右线起，顶进后端 7.5m (框架桥全宽 9.7m)沿津山线路方向：框身范围以及框构两边墙外缘外侧各 5 米。注浆固化深度：路肩以下 3.0m 至框架桥基底下 8（5.2） m。桩长及桩位布置见附图 1-1，承担施工任务的队伍为军粮城北站施工队。南侧竖直孔共 4 排每排 13 孔，共计 52 孔。南侧辐射孔 2 排，每排13 孔，每个孔设 5 个辐射孔，共计 130 孔；北侧竖直孔共 6 排每排 13孔，共计 78 孔。北侧辐射孔 2 排，每排 13 孔，每个孔设 5 个辐射孔，共计 130 孔；全桥共计 390 孔。二、施工工艺流程 孔位放样——顶管——注浆——拔管——注浆——封孔三、施工要点1、注浆加固（1）、、施工方法：对铁路路基下部土层加固采纳水平加固及倾斜辐射注浆法。（2）、工艺流程：注浆加固工艺流程见图 3-1。图 3-1 注浆加固流程图2、注浆范围（1）、注浆平面范围本次注浆范围为自铁路左线起，顶进前端 10m，自铁路右线起，顶进后端 9.3m，底板以下 5.2 米（见图 5-5 注浆范围示意图）。下载后可任意编辑图 5-5 注浆范围示意图（2）、注浆高程范围本工程注浆范围限于路基顶进开挖范围，底板下 5.2m，边墙外侧注下载后可任意编辑浆范围之内的土层（见图 5-6 注浆加固范围示意图）。图 5-6 注浆加固范围示意图3、注浆孔布置（1）、箱体范围内采纳水平布孔注浆，箱体底板下及两侧（东西两侧）10 米范围内采纳扇型斜孔进行注浆加固（见图 3-2 斜孔注浆示意图）。图 3-2 斜孔注浆示意图（2）、根据设计要求，水平注浆采纳孔距 1 米,排距 1 米梅花型布置。（3）、扇形斜孔注浆实行两侧注浆方法。（4）、线路下面采纳布置斜孔，斜插入线路下面进行辐射注浆，其他地方采纳垂直注浆，梅花桩布置，间距 1.0m。浆液注入率不小于20%-25%；由于注浆范围距铁路原地面距离较近，对靠近路基面的第一排注浆管将注浆压力减小到 0.1MPa 以下，并适当减小浆液的注入率，并用测量系统实时观测线路标高变化，严格控制线路水平及方向。(5)、注浆孔位参数：注浆孔位参数见表 5-2。4、路基土固化（1）、施工机械本次...
