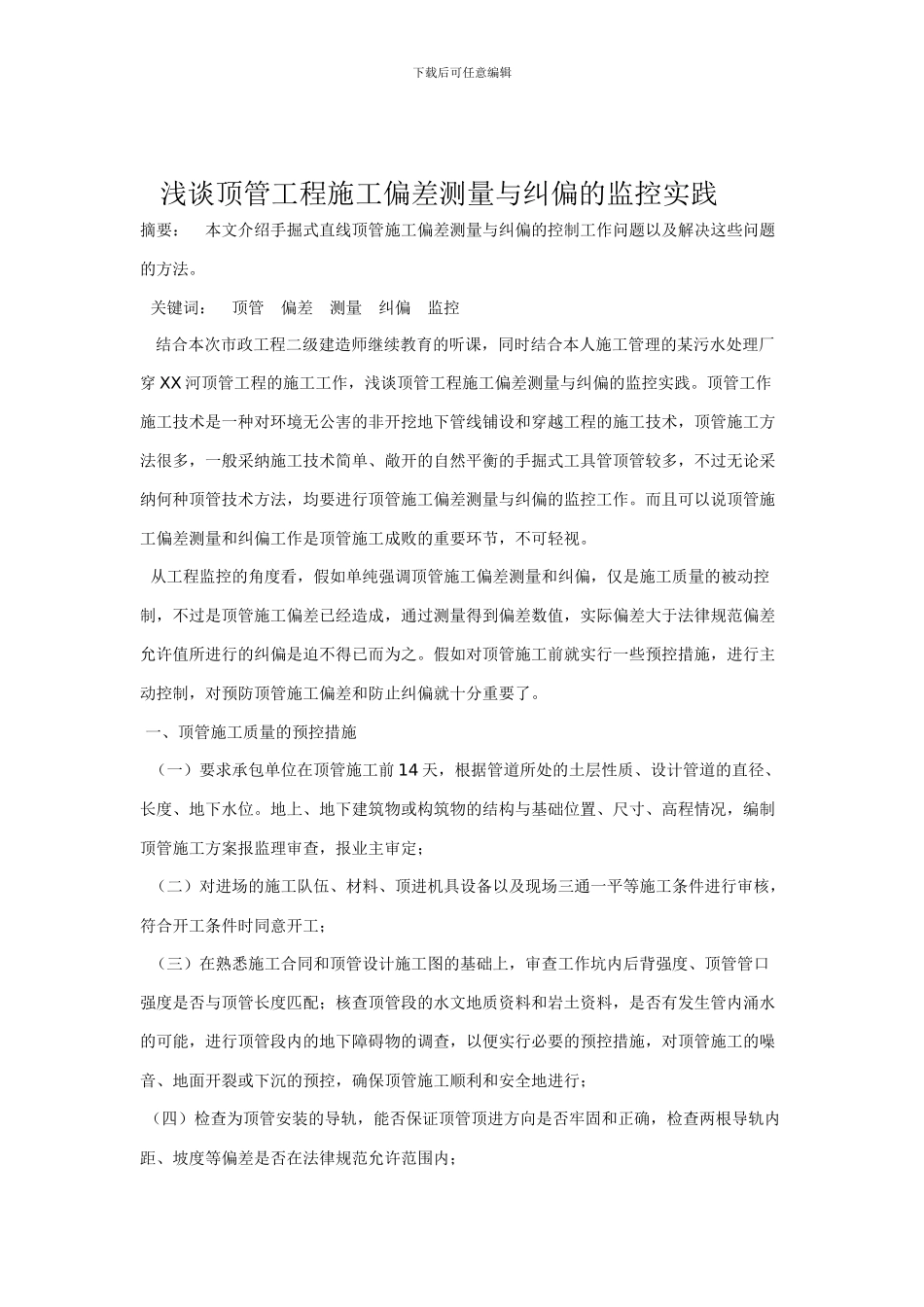

下载后可任意编辑 浅谈顶管工程施工偏差测量与纠偏的监控实践 摘要: 本文介绍手掘式直线顶管施工偏差测量与纠偏的控制工作问题以及解决这些问题的方法。 关键词: 顶管 偏差 测量 纠偏 监控 结合本次市政工程二级建造师继续教育的听课,同时结合本人施工管理的某污水处理厂穿 XX 河顶管工程的施工工作,浅谈顶管工程施工偏差测量与纠偏的监控实践。顶管工作施工技术是一种对环境无公害的非开挖地下管线铺设和穿越工程的施工技术,顶管施工方法很多,一般采纳施工技术简单、敞开的自然平衡的手掘式工具管顶管较多,不过无论采纳何种顶管技术方法,均要进行顶管施工偏差测量与纠偏的监控工作。而且可以说顶管施工偏差测量和纠偏工作是顶管施工成败的重要环节,不可轻视。 从工程监控的角度看,假如单纯强调顶管施工偏差测量和纠偏,仅是施工质量的被动控制,不过是顶管施工偏差已经造成,通过测量得到偏差数值,实际偏差大于法律规范偏差允许值所进行的纠偏是迫不得已而为之。假如对顶管施工前就实行一些预控措施,进行主动控制,对预防顶管施工偏差和防止纠偏就十分重要了。 一、顶管施工质量的预控措施 (一)要求承包单位在顶管施工前 14 天,根据管道所处的土层性质、设计管道的直径、长度、地下水位。地上、地下建筑物或构筑物的结构与基础位置、尺寸、高程情况,编制顶管施工方案报监理审查,报业主审定; (二)对进场的施工队伍、材料、顶进机具设备以及现场三通一平等施工条件进行审核,符合开工条件时同意开工; (三)在熟悉施工合同和顶管设计施工图的基础上,审查工作坑内后背强度、顶管管口强度是否与顶管长度匹配;核查顶管段的水文地质资料和岩土资料,是否有发生管内涌水的可能,进行顶管段内的地下障碍物的调查,以便实行必要的预控措施,对顶管施工的噪音、地面开裂或下沉的预控,确保顶管施工顺利和安全地进行; (四)检查为顶管安装的导轨,能否保证顶管顶进方向是否牢固和正确,检查两根导轨内距、坡度等偏差是否在法律规范允许范围内; 下载后可任意编辑 (五)在顶管施工偏差测量前,应事先把工作井(坑)外坐标和高程引测至测量平台(在主油缸之间),利用全站仪测定在工作井壁上预留洞的砖墙上,准确放出顶管中心点和顶管外径,吊工具管于导轨上,套上第一节钢筋混凝土管推动至预留洞砖墙上,检查顶管中线和管内底高程,应符合设计要求; (六)手工掘进工具管段长度不宜过长,适合的长度 L/D=1...
