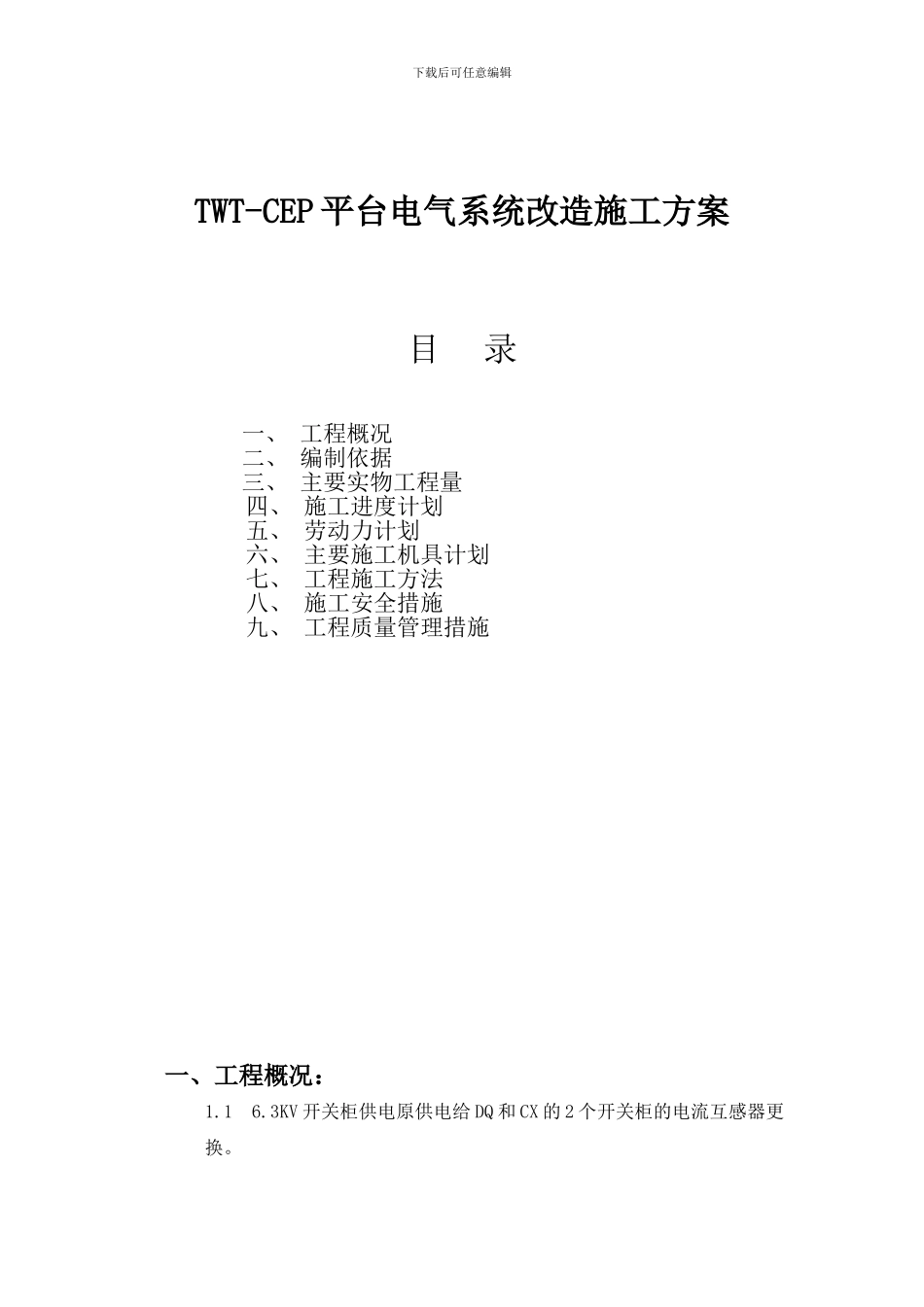

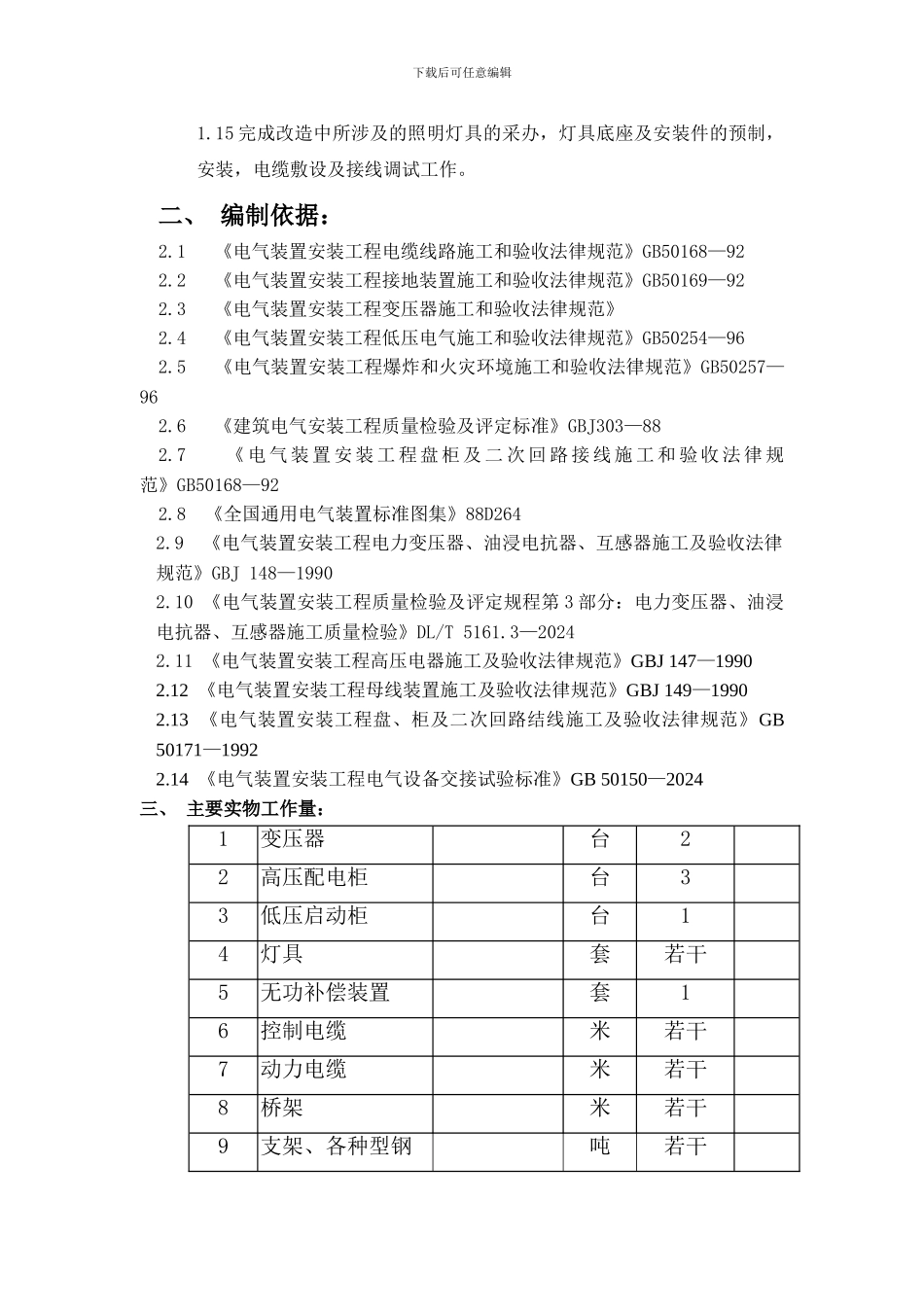

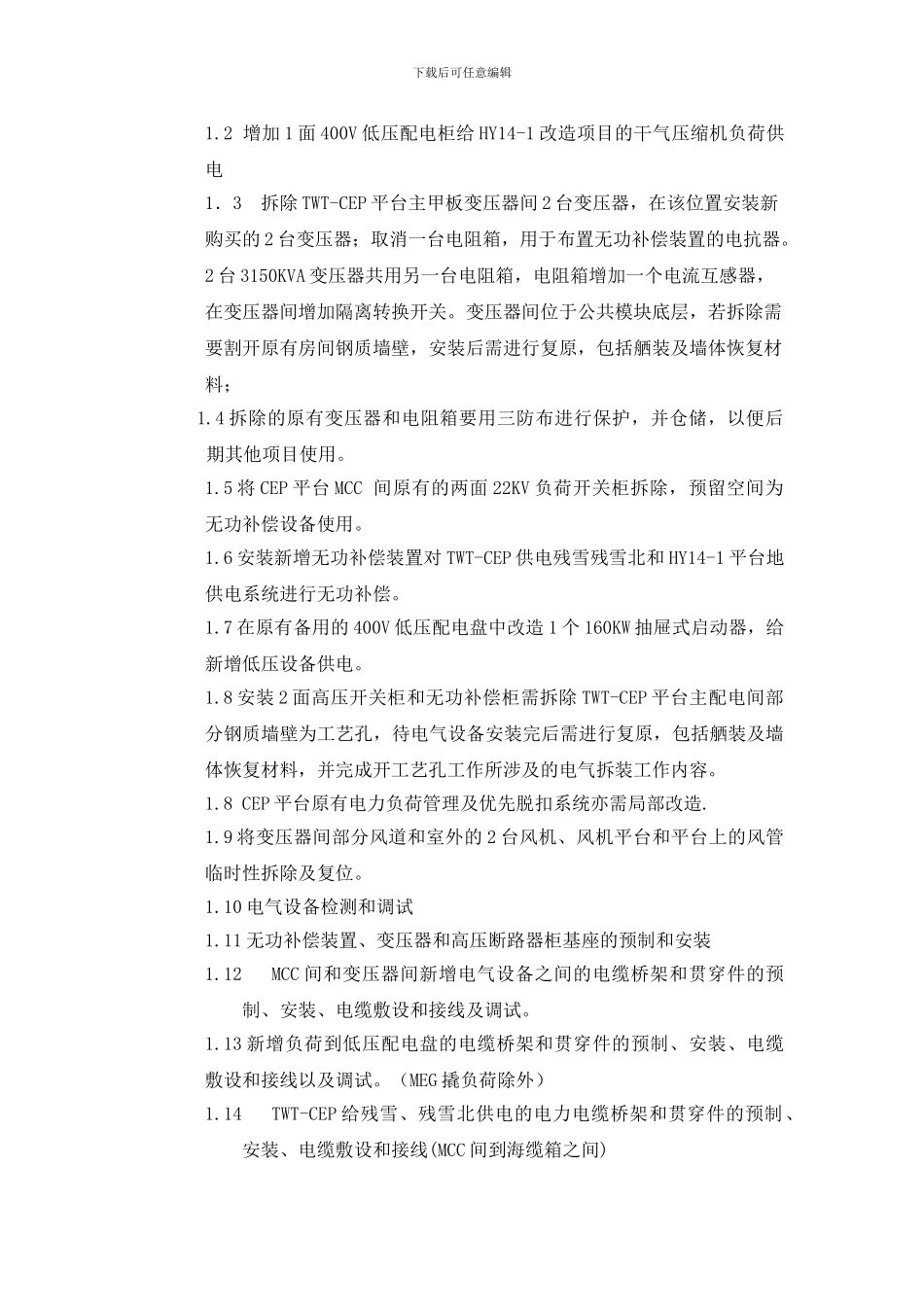

下载后可任意编辑TWT-CEP 平台电气系统改造施工方案目 录一、 工程概况二、 编制依据三、 主要实物工程量四、 施工进度计划五、 劳动力计划六、 主要施工机具计划七、 工程施工方法八、 施工安全措施九、 工程质量管理措施 一、工程概况：1.1 6.3KV 开关柜供电原供电给 DQ 和 CX 的 2 个开关柜的电流互感器更换。下载后可任意编辑1.2 增加 1 面 400V 低压配电柜给 HY14-1 改造项目的干气压缩机负荷供电1．3 拆除 TWT-CEP 平台主甲板变压器间 2 台变压器，在该位置安装新购买的 2 台变压器；取消一台电阻箱，用于布置无功补偿装置的电抗器。2 台 3150KVA 变压器共用另一台电阻箱，电阻箱增加一个电流互感器，在变压器间增加隔离转换开关。变压器间位于公共模块底层，若拆除需要割开原有房间钢质墙壁，安装后需进行复原，包括舾装及墙体恢复材料；1.4 拆除的原有变压器和电阻箱要用三防布进行保护，并仓储，以便后期其他项目使用。1.5 将 CEP 平台 MCC 间原有的两面 22KV 负荷开关柜拆除，预留空间为无功补偿设备使用。1.6 安装新增无功补偿装置对 TWT-CEP 供电残雪残雪北和 HY14-1 平台地供电系统进行无功补偿。1.7 在原有备用的 400V 低压配电盘中改造 1 个 160KW 抽屉式启动器，给新增低压设备供电。1.8 安装 2 面高压开关柜和无功补偿柜需拆除 TWT-CEP 平台主配电间部分钢质墙壁为工艺孔，待电气设备安装完后需进行复原，包括舾装及墙体恢复材料，并完成开工艺孔工作所涉及的电气拆装工作内容。1.8 CEP 平台原有电力负荷管理及优先脱扣系统亦需局部改造.1.9 将变压器间部分风道和室外的 2 台风机、风机平台和平台上的风管临时性拆除及复位。1.10 电气设备检测和调试1.11 无功补偿装置、变压器和高压断路器柜基座的预制和安装1.12MCC 间和变压器间新增电气设备之间的电缆桥架和贯穿件的预制、安装、电缆敷设和接线及调试。1.13 新增负荷到低压配电盘的电缆桥架和贯穿件的预制、安装、电缆敷设和接线以及调试。（MEG 撬负荷除外）1.14TWT-CEP 给残雪、残雪北供电的电力电缆桥架和贯穿件的预制、安装、电缆敷设和接线(MCC 间到海缆箱之间)下载后可任意编辑1.15 完成改造中所涉及的照明灯具的采办，灯具底座及安装件的预制，安装，电缆敷设及接线调试工作。二、 编制依据： 2.1 《电气装置安装工程电缆线路施工和验收法律规范》GB50168—922.2 《电气装置安装工程接...
