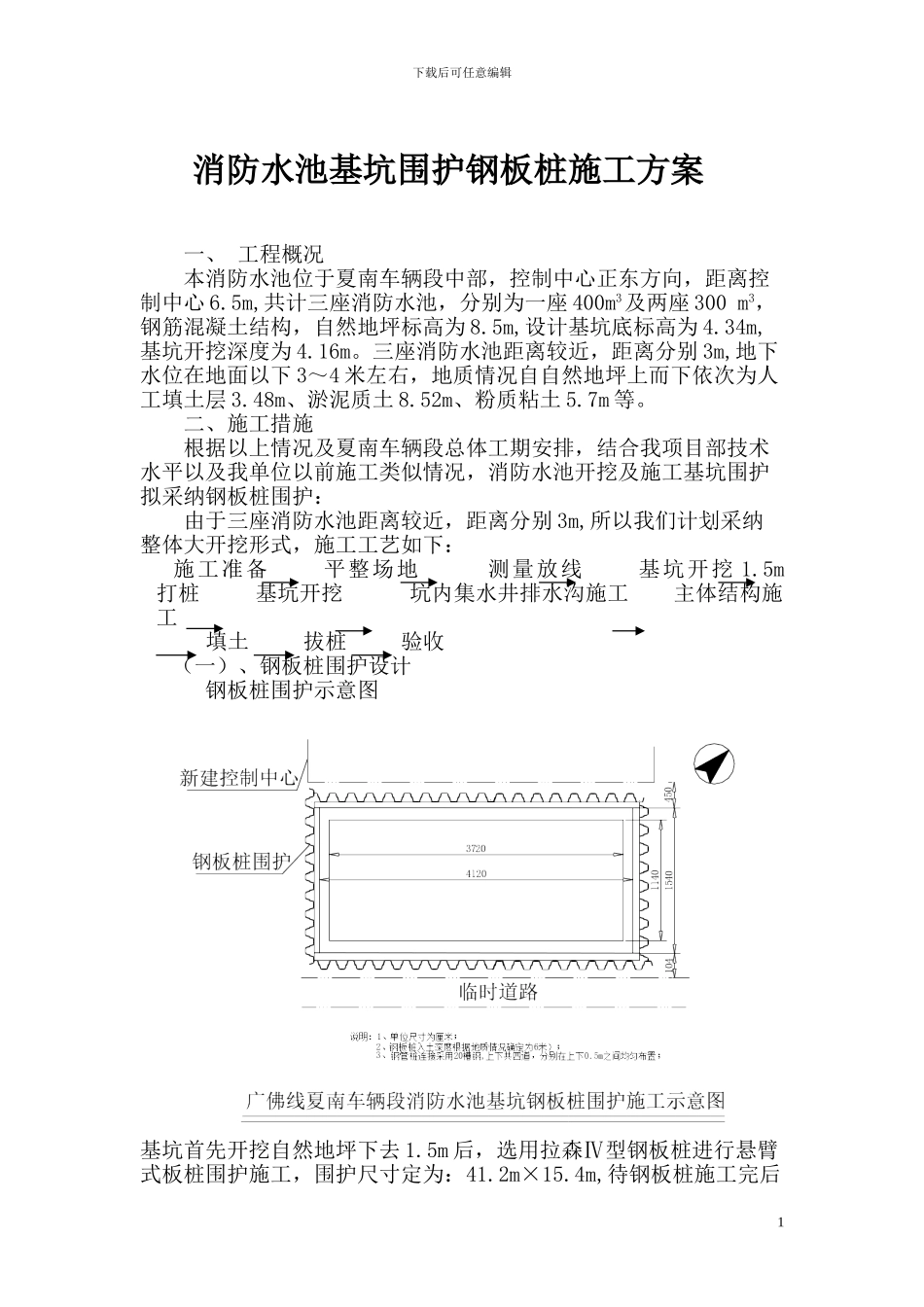

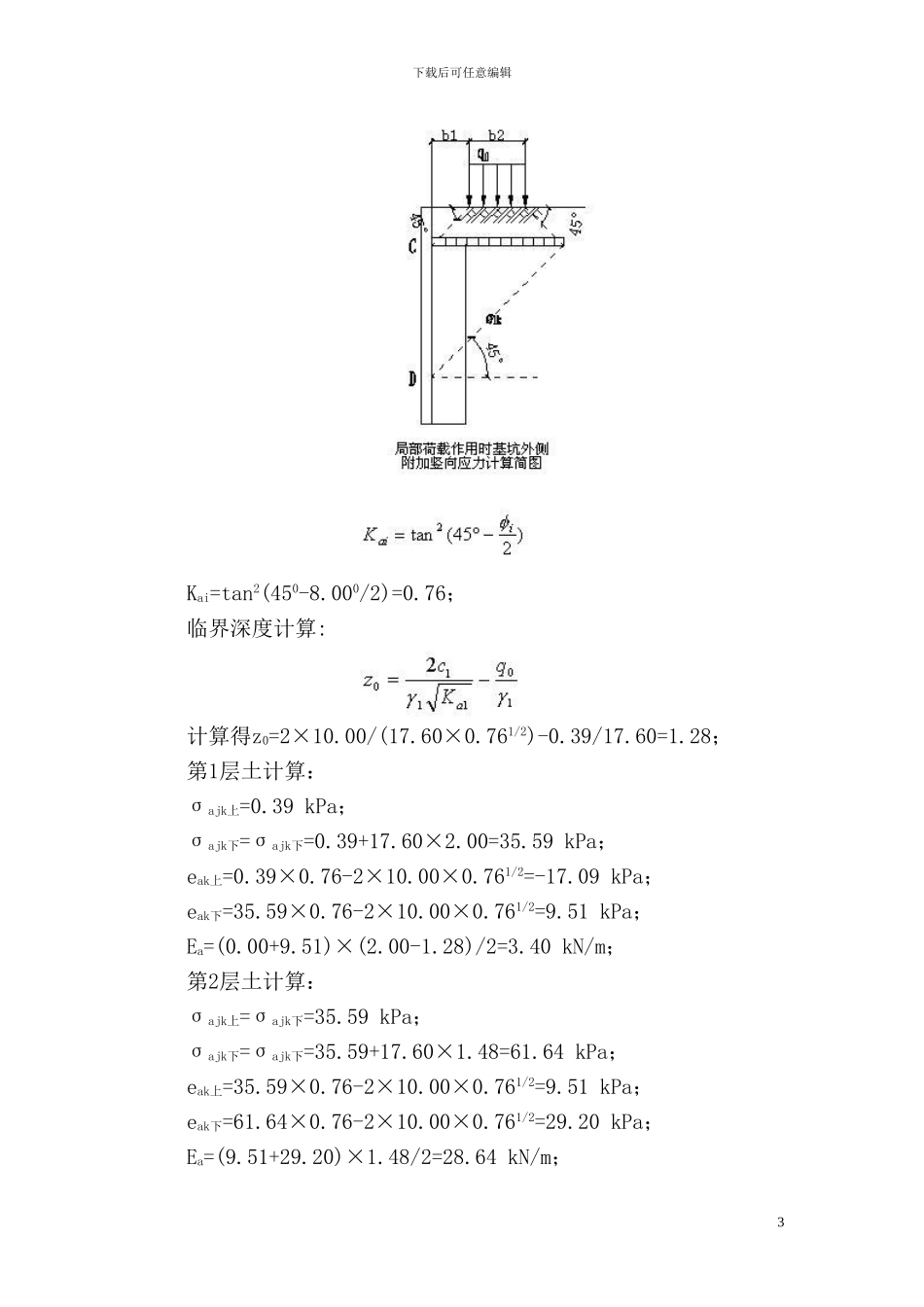

下载后可任意编辑消防水池基坑围护钢板桩施工方案一、 工程概况本消防水池位于夏南车辆段中部,控制中心正东方向,距离控制中心 6.5m,共计三座消防水池,分别为一座 400m3及两座 300 m3,钢筋混凝土结构,自然地坪标高为 8.5m,设计基坑底标高为 4.34m,基坑开挖深度为 4.16m。三座消防水池距离较近,距离分别 3m,地下水位在地面以下 3~4 米左右,地质情况自自然地坪上而下依次为人工填土层 3.48m、淤泥质土 8.52m、粉质粘土 5.7m 等。二、施工措施根据以上情况及夏南车辆段总体工期安排,结合我项目部技术水平以及我单位以前施工类似情况,消防水池开挖及施工基坑围护拟采纳钢板桩围护:由于三座消防水池距离较近,距离分别 3m,所以我们计划采纳整体大开挖形式,施工工艺如下:施工准备 平整场地 测量放线 基坑开挖 1.5m 打桩 基坑开挖 坑内集水井排水沟施工 主体结构施工 填土 拔桩 验收(一)、钢板桩围护设计钢板桩围护示意图 基坑首先开挖自然地坪下去 1.5m 后,选用拉森Ⅳ型钢板桩进行悬臂式板桩围护施工,围护尺寸定为:41.2m×15.4m,待钢板桩施工完后1下载后可任意编辑再进行下部土方开挖。 1、资料数据:根据夏南车辆段地质勘察报告资料,围护拟采纳拉森Ⅳ型钢板桩,截面抗弯模量 W=2043cm3,长度为 10 米,顶标高+8.0m,底标高-2.0 米。土的物理性质根据地质钻探资料取得。本计算书的编制参照《建筑基坑支护技术规程》(JGJ120-99),《土力学与地基基础》等编制。2、参数信息重要性系数:1.00;土坡面上均布荷载值:1.50;荷载边沿至基坑边的距离:2.80;均布荷载的分布宽度:2.00;开挖深度度:4.34;桩嵌入土深度:6.00;基坑外侧土层参数:序号 土名称 土厚度 坑壁土的重度 内摩擦角 内聚力 饱和容重 (m) (kN/m3) (°) (kPa) (kN/m3)1 填土 3.48 17.6 8 10 21 2 淤泥质土8.52 15.4 3 7 21 3 粘性土 5.7 15.4 3 7 21 基坑以下土层参数:序号 土名称 土厚度 坑壁土的重度 内摩擦角 内聚力 饱和容重 (m) (kN/m3) (°) (kPa) (kN/m3)1 填土 0.86 17.6 8 10 21 2 淤泥质土8.52 15.4 3 7 21 3 粘性土 5.7 19.4 7 11 21 3、主动土压力计算2下载后可任意编辑 Kai=tan2(450-8.000/2)=0.76;临界深度计算: 计算得z0=2×10.00/(17.60×0.761/2)-0.39/17.60=1.28;第1层土计算:σajk上=0.39 kPa;σajk下=σajk下=0.39+17.60×2.00=35.59 ...
