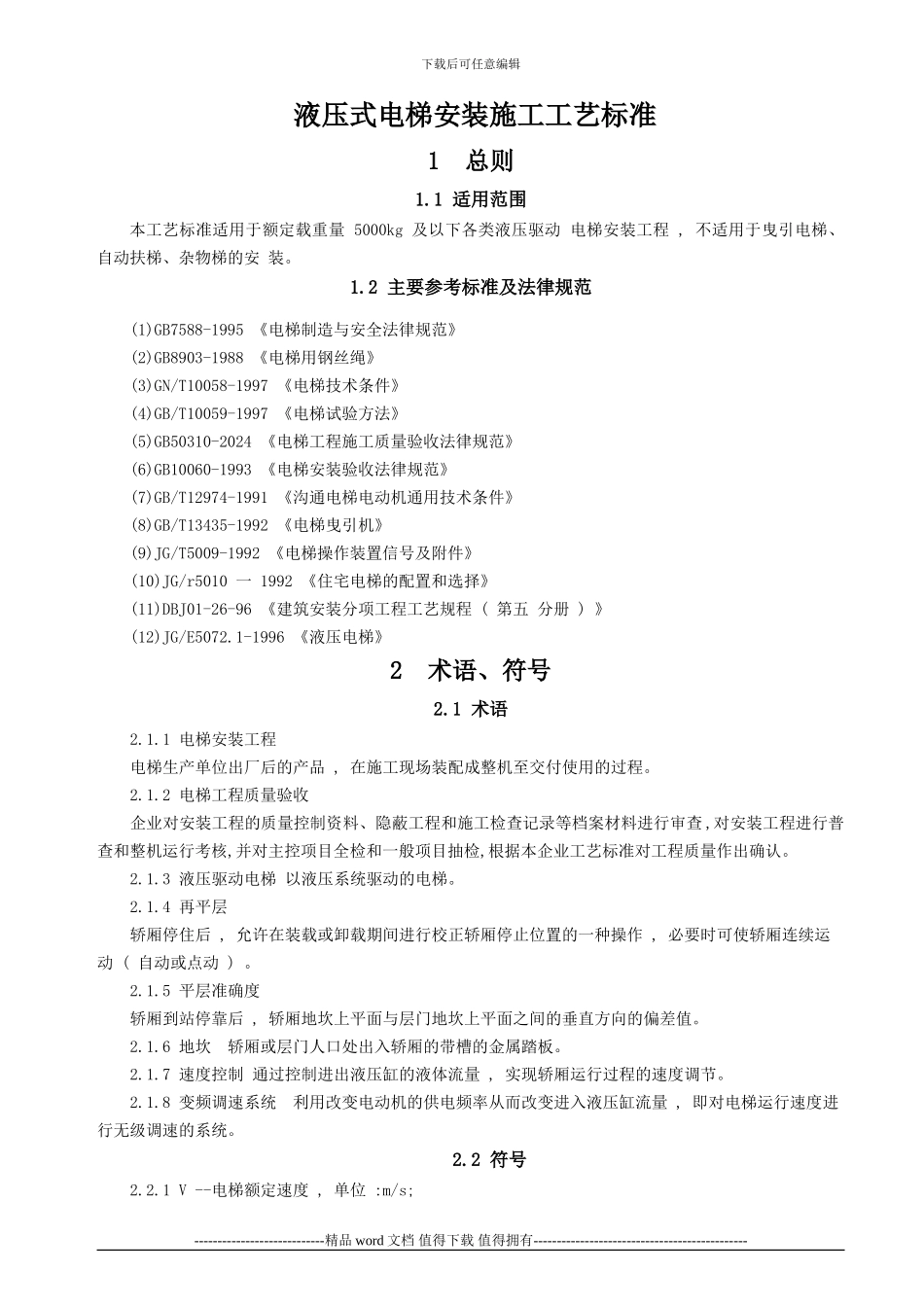

下载后可任意编辑 液压式电梯安装施工工艺标准1 总则1.1 适用范围本工艺标准适用于额定载重量 5000kg 及以下各类液压驱动 电梯安装工程 , 不适用于曳引电梯、自动扶梯、杂物梯的安 装。1.2 主要参考标准及法律规范(1)GB7588-1995 《电梯制造与安全法律规范》(2)GB8903-1988 《电梯用钢丝绳》 (3)GN/T10058-1997 《电梯技术条件》 (4)GB/T10059-1997 《电梯试验方法》 (5)GB50310-2024 《电梯工程施工质量验收法律规范》 (6)GB10060-1993 《电梯安装验收法律规范》 (7)GB/T12974-1991 《沟通电梯电动机通用技术条件》 (8)GB/T13435-1992 《电梯曳引机》 (9)JG/T5009-1992 《电梯操作装置信号及附件》 (10)JG/r5010 一 1992 《住宅电梯的配置和选择》 (11)DBJ01-26-96 《建筑安装分项工程工艺规程 ( 第五 分册 ) 》(12)JG/E5072.1-1996 《液压电梯》2 术语、符号2.1 术语2.1.1 电梯安装工程 电梯生产单位出厂后的产品 , 在施工现场装配成整机至交付使用的过程。2.1.2 电梯工程质量验收 企业对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查 ,对安装工程进行普查和整机运行考核,并对主控项目全检和一般项目抽检,根据本企业工艺标准对工程质量作出确认。2.1.3 液压驱动电梯 以液压系统驱动的电梯。2.1.4 再平层 轿厢停住后 , 允许在装载或卸载期间进行校正轿厢停止位置的一种操作 , 必要时可使轿厢连续运动 ( 自动或点动 ) 。2.1.5 平层准确度 轿厢到站停靠后 , 轿厢地坎上平面与层门地坎上平面之间的垂直方向的偏差值。2.1.6 地坎 轿厢或层门人口处出入轿厢的带槽的金属踏板。2.1.7 速度控制 通过控制进出液压缸的液体流量 , 实现轿厢运行过程的速度调节。2.1.8 变频调速系统 利用改变电动机的供电频率从而改变进入液压缸流量 , 即对电梯运行速度进行无级调速的系统。 2.2 符号2.2.1 V --电梯额定速度 , 单位 :m/s; ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2.2.2 a --轿厢的制动减速度 , 单位 :m/s2; 2.2.3 Q --额定载重量 , 单位 :kg。3 基本规定参见“曳引式电梯安装施工工艺标准”第 3 条。4 施工准备参见“曳引式电梯安装施工工艺标准” 第 4 条。5 材料和质量要求5.1 材料的关键要求同“曳引式电梯安装施工工艺标准”。5....
