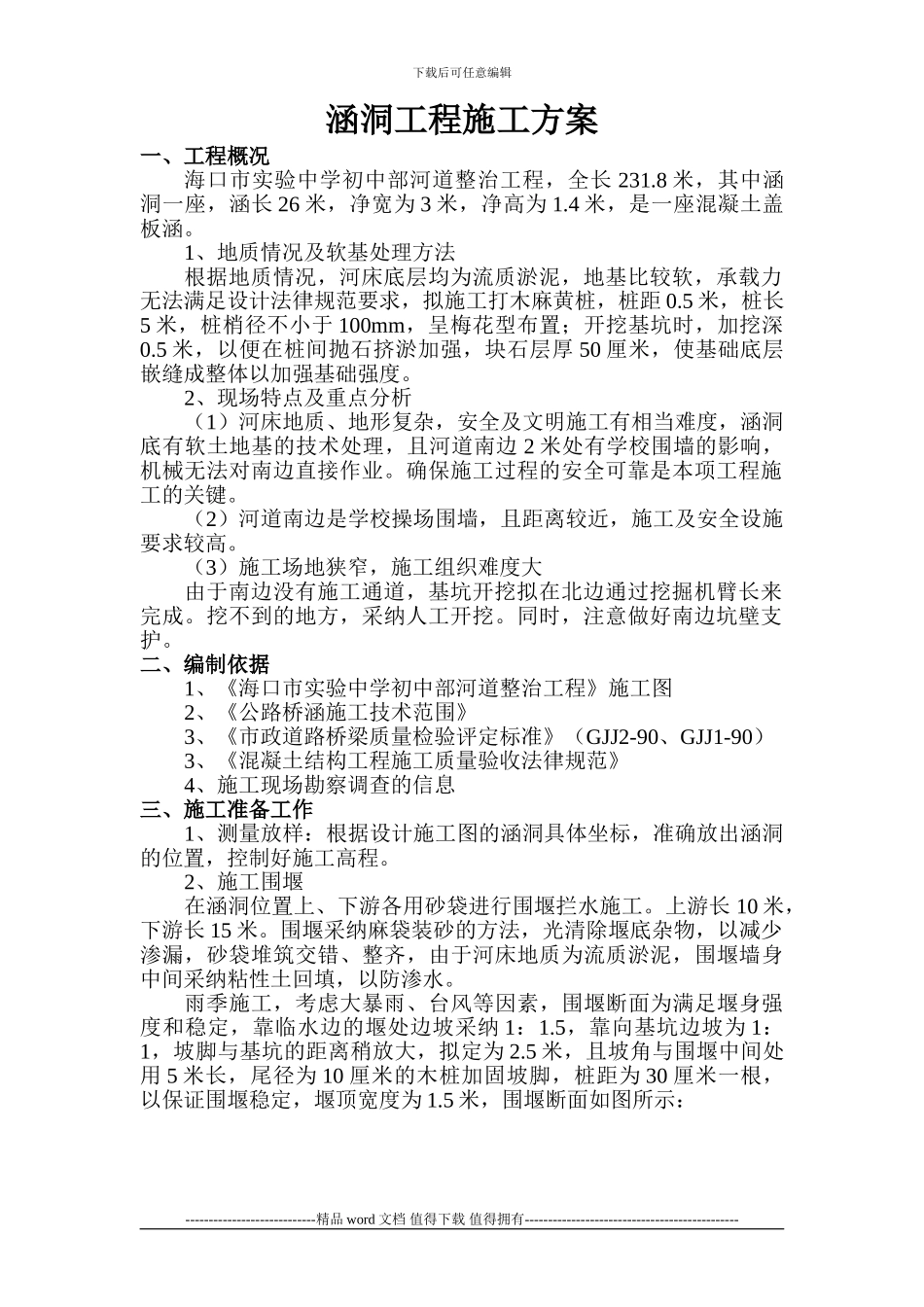

下载后可任意编辑涵洞工程施工方案一、工程概况海口市实验中学初中部河道整治工程，全长 231.8 米，其中涵洞一座，涵长 26 米，净宽为 3 米，净高为 1.4 米，是一座混凝土盖板涵。1、地质情况及软基处理方法根据地质情况，河床底层均为流质淤泥，地基比较软，承载力无法满足设计法律规范要求，拟施工打木麻黄桩，桩距 0.5 米，桩长5 米，桩梢径不小于 100mm，呈梅花型布置；开挖基坑时，加挖深0.5 米，以便在桩间抛石挤淤加强，块石层厚 50 厘米，使基础底层嵌缝成整体以加强基础强度。2、现场特点及重点分析（1）河床地质、地形复杂，安全及文明施工有相当难度，涵洞底有软土地基的技术处理，且河道南边 2 米处有学校围墙的影响，机械无法对南边直接作业。确保施工过程的安全可靠是本项工程施工的关键。（2）河道南边是学校操场围墙，且距离较近，施工及安全设施要求较高。（3）施工场地狭窄，施工组织难度大由于南边没有施工通道，基坑开挖拟在北边通过挖掘机臂长来完成。挖不到的地方，采纳人工开挖。同时，注意做好南边坑壁支护。二、编制依据1、《海口市实验中学初中部河道整治工程》施工图2、《公路桥涵施工技术范围》3、《市政道路桥梁质量检验评定标准》（GJJ2-90、GJJ1-90）3、《混凝土结构工程施工质量验收法律规范》4、施工现场勘察调查的信息三、施工准备工作1、测量放样：根据设计施工图的涵洞具体坐标，准确放出涵洞的位置，控制好施工高程。2、施工围堰在涵洞位置上、下游各用砂袋进行围堰拦水施工。上游长 10 米，下游长 15 米。围堰采纳麻袋装砂的方法，光清除堰底杂物，以减少渗漏，砂袋堆筑交错、整齐，由于河床地质为流质淤泥，围堰墙身中间采纳粘性土回填，以防渗水。雨季施工，考虑大暴雨、台风等因素，围堰断面为满足堰身强度和稳定，靠临水边的堰处边坡采纳 1：1.5，靠向基坑边坡为 1：1，坡脚与基坑的距离稍放大，拟定为 2.5 米，且坡角与围堰中间处用 5 米长，尾径为 10 厘米的木桩加固坡脚，桩距为 30 厘米一根，以保证围堰稳定，堰顶宽度为 1.5 米，围堰断面如图所示：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑施工围堰5米长φ10厘米最高水位3.5m1:22502501:11:1.5150回填粘土砂袋砂袋@301.9m流质淤泥层3、施工排水由于河道是上游水位较高，通过闸水控制，但有水渗漏下来，为控制原涵水位...
