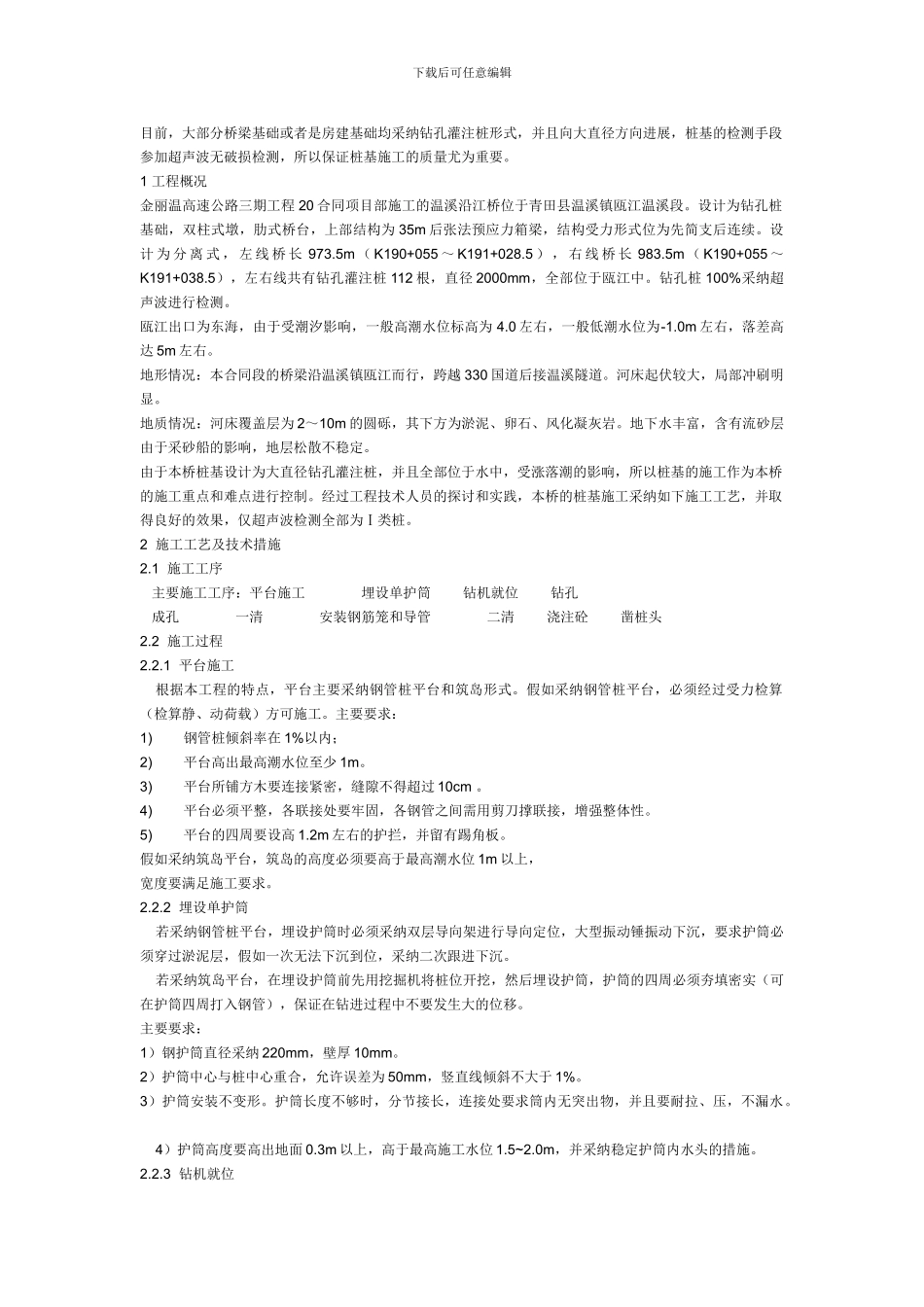

下载后可任意编辑目前，大部分桥梁基础或者是房建基础均采纳钻孔灌注桩形式，并且向大直径方向进展，桩基的检测手段参加超声波无破损检测，所以保证桩基施工的质量尤为重要。 1 工程概况 金丽温高速公路三期工程 20 合同项目部施工的温溪沿江桥位于青田县温溪镇瓯江温溪段。设计为钻孔桩基础，双柱式墩，肋式桥台，上部结构为 35m 后张法预应力箱梁，结构受力形式位为先简支后连续。设计 为 分 离 式 ， 左 线 桥 长 973.5m （ K190+055 ～ K191+028.5 ） ， 右 线 桥 长 983.5m （ K190+055 ～K191+038.5），左右线共有钻孔灌注桩 112 根，直径 2000mm，全部位于瓯江中。钻孔桩 100%采纳超声波进行检测。 瓯江出口为东海，由于受潮汐影响，一般高潮水位标高为 4.0 左右，一般低潮水位为-1.0m 左右，落差高达 5m 左右。 地形情况：本合同段的桥梁沿温溪镇瓯江而行，跨越 330 国道后接温溪隧道。河床起伏较大，局部冲刷明显。 地质情况：河床覆盖层为 2～10m 的圆砾，其下方为淤泥、卵石、风化凝灰岩。地下水丰富，含有流砂层由于采砂船的影响，地层松散不稳定。 由于本桥桩基设计为大直径钻孔灌注桩，并且全部位于水中，受涨落潮的影响，所以桩基的施工作为本桥的施工重点和难点进行控制。经过工程技术人员的探讨和实践，本桥的桩基施工采纳如下施工工艺，并取得良好的效果，仅超声波检测全部为Ⅰ类桩。 2 施工工艺及技术措施 2.1 施工工序 主要施工工序：平台施工 埋设单护筒 钻机就位 钻孔 成孔 一清 安装钢筋笼和导管 二清 浇注砼 凿桩头 2.2 施工过程 2.2.1 平台施工 根据本工程的特点，平台主要采纳钢管桩平台和筑岛形式。假如采纳钢管桩平台，必须经过受力检算（检算静、动荷载）方可施工。主要要求： 1) 钢管桩倾斜率在 1%以内； 2) 平台高出最高潮水位至少 1m。 3) 平台所铺方木要连接紧密，缝隙不得超过 10cm 。 4) 平台必须平整，各联接处要牢固，各钢管之间需用剪刀撑联接，增强整体性。 5) 平台的四周要设高 1.2m 左右的护拦，并留有踢角板。 假如采纳筑岛平台，筑岛的高度必须要高于最高潮水位 1m 以上， 宽度要满足施工要求。 2.2.2 埋设单护筒 若采纳钢管桩平台，埋设护筒时必须采纳双层导向架进行导向定位，大型振动锤振动下沉，要求护筒必须穿过淤泥层，假如一次无法下沉到位，采纳二次跟进下沉。 若采纳筑岛平台，在埋设护筒前先用...
