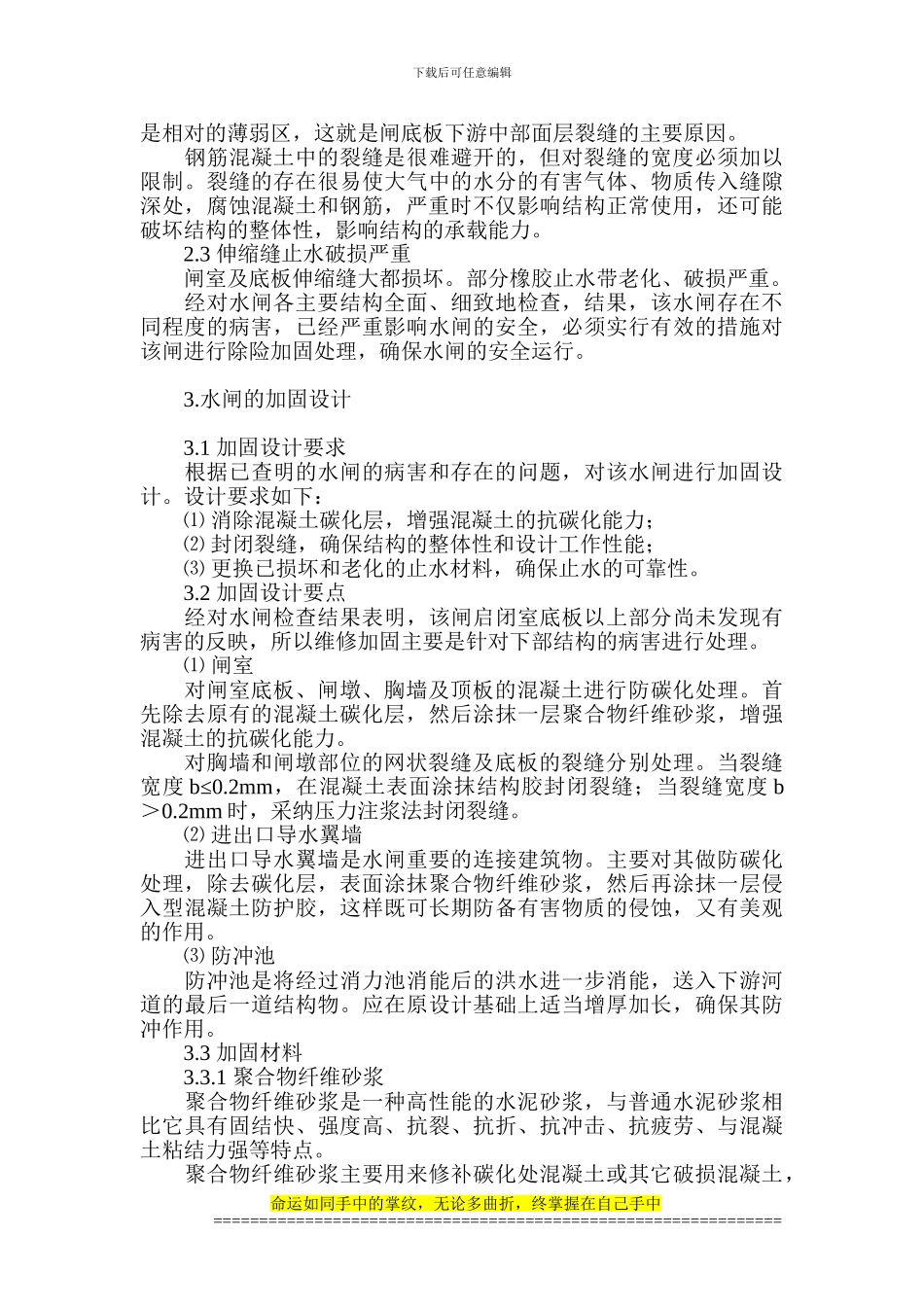

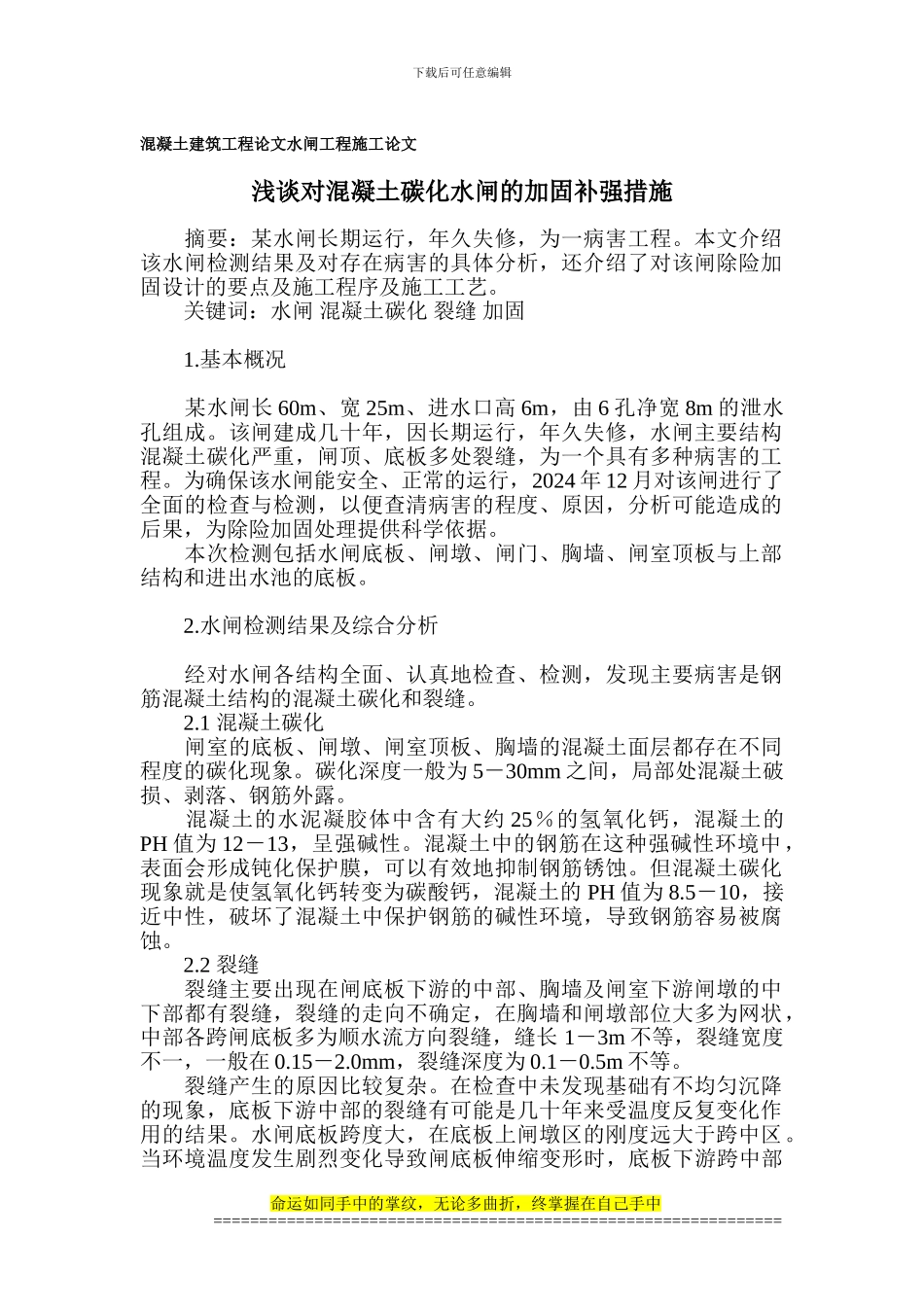

下载后可任意编辑混凝土建筑工程论文水闸工程施工论文浅谈对混凝土碳化水闸的加固补强措施 摘要：某水闸长期运行，年久失修，为一病害工程。本文介绍该水闸检测结果及对存在病害的具体分析，还介绍了对该闸除险加固设计的要点及施工程序及施工工艺。 关键词：水闸 混凝土碳化 裂缝 加固 1.基本概况 某水闸长 60m、宽 25m、进水口高 6m，由 6 孔净宽 8m 的泄水孔组成。该闸建成几十年，因长期运行，年久失修，水闸主要结构混凝土碳化严重，闸顶、底板多处裂缝，为一个具有多种病害的工程。为确保该水闸能安全、正常的运行，2024 年 12 月对该闸进行了全面的检查与检测，以便查清病害的程度、原因，分析可能造成的后果，为除险加固处理提供科学依据。 本次检测包括水闸底板、闸墩、闸门、胸墙、闸室顶板与上部结构和进出水池的底板。 2.水闸检测结果及综合分析 经对水闸各结构全面、认真地检查、检测，发现主要病害是钢筋混凝土结构的混凝土碳化和裂缝。 2.1 混凝土碳化 闸室的底板、闸墩、闸室顶板、胸墙的混凝土面层都存在不同程度的碳化现象。碳化深度一般为 5－30mm 之间，局部处混凝土破损、剥落、钢筋外露。 混凝土的水泥凝胶体中含有大约 25％的氢氧化钙，混凝土的PH 值为 12－13，呈强碱性。混凝土中的钢筋在这种强碱性环境中，表面会形成钝化保护膜，可以有效地抑制钢筋锈蚀。但混凝土碳化现象就是使氢氧化钙转变为碳酸钙，混凝土的 PH 值为 8.5－10，接近中性，破坏了混凝土中保护钢筋的碱性环境，导致钢筋容易被腐蚀。 2.2 裂缝 裂缝主要出现在闸底板下游的中部、胸墙及闸室下游闸墩的中下部都有裂缝，裂缝的走向不确定，在胸墙和闸墩部位大多为网状，中部各跨闸底板多为顺水流方向裂缝，缝长 1－3m 不等，裂缝宽度不一，一般在 0.15－2.0mm，裂缝深度为 0.1－0.5m 不等。 裂缝产生的原因比较复杂。在检查中未发现基础有不均匀沉降的现象，底板下游中部的裂缝有可能是几十年来受温度反复变化作用的结果。水闸底板跨度大，在底板上闸墩区的刚度远大于跨中区。当环境温度发生剧烈变化导致闸底板伸缩变形时，底板下游跨中部命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑是相对的薄弱区，这就是闸底板下游中部面层裂缝的主要原因。 钢筋混凝土中的裂缝是很难避开的，但对裂缝的宽度必须加以限制。裂缝的存在...
