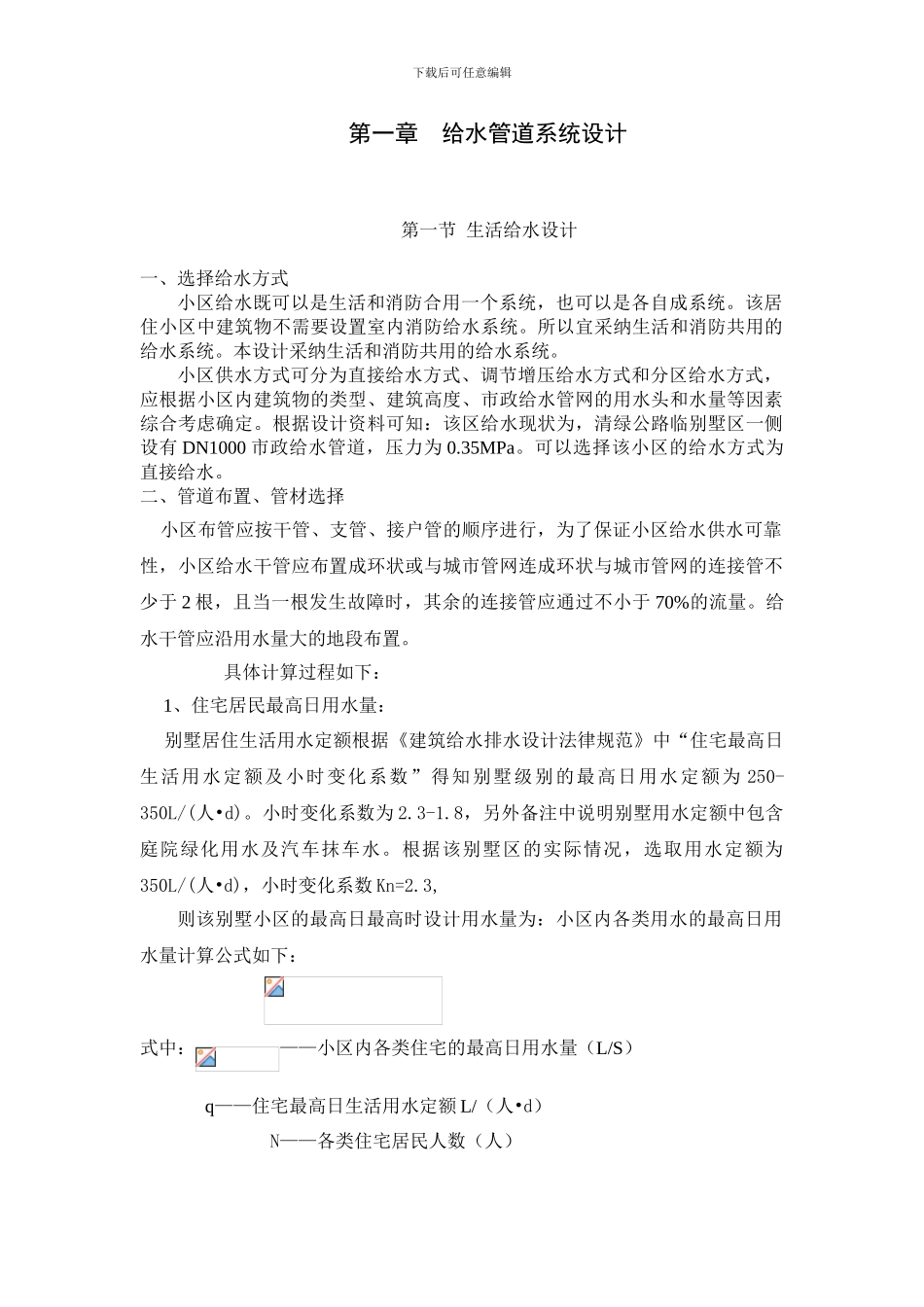

下载后可任意编辑 第一章 给水管道系统设计 第一节 生活给水设计一、选择给水方式 小区给水既可以是生活和消防合用一个系统，也可以是各自成系统。该居住小区中建筑物不需要设置室内消防给水系统。所以宜采纳生活和消防共用的给水系统。本设计采纳生活和消防共用的给水系统。小区供水方式可分为直接给水方式、调节增压给水方式和分区给水方式，应根据小区内建筑物的类型、建筑高度、市政给水管网的用水头和水量等因素综合考虑确定。根据设计资料可知：该区给水现状为，清绿公路临别墅区一侧设有 DN1000 市政给水管道，压力为 0.35MPa。可以选择该小区的给水方式为直接给水。二、管道布置、管材选择 小区布管应按干管、支管、接户管的顺序进行，为了保证小区给水供水可靠性，小区给水干管应布置成环状或与城市管网连成环状与城市管网的连接管不少于 2 根，且当一根发生故障时，其余的连接管应通过不小于 70%的流量。给水干管应沿用水量大的地段布置。具体计算过程如下： 1、住宅居民最高日用水量： 别墅居住生活用水定额根据《建筑给水排水设计法律规范》中“住宅最高日生活用水定额及小时变化系数”得知别墅级别的最高日用水定额为 250-350L/(人•d)。小时变化系数为 2.3-1.8，另外备注中说明别墅用水定额中包含庭院绿化用水及汽车抹车水。根据该别墅区的实际情况，选取用水定额为350L/(人•d)，小时变化系数 Kn=2.3,则该别墅小区的最高日最高时设计用水量为：小区内各类用水的最高日用水量计算公式如下： 式中：——小区内各类住宅的最高日用水量（L/S） q——住宅最高日生活用水定额 L/（人•d） N——各类住宅居民人数（人）下载后可任意编辑具体计算日下： 2、绿化用水量的计算： 根据设计指导资料得知：居住小区的绿化浇洒用水定额可按浇洒面积 1.0-3.0L/㎡•d 计算。小区管道，广场的浇洒用水定额可按浇洒面积 2.0-3.0L/㎡•d计算。浇洒管道上可设洒水栓，其间距不宜大于 80m。计算公式如下： =q×M 式中：——浇洒道路和绿化用水量（L/s） q——浇洒单位面积道路和绿化用水量用水标准（L/s•㎡） M——每日浇洒道路和绿化的面积（㎡） 具体计算如下：（1）居住小区的绿化用水量根据实际情况选取绿化浇洒用水定额为 3L/㎡•d，该居住小区的公共绿化面积为：1.32 公顷=1.32×10 ㎡ 则居住小区的绿化用水量为：=1.32×10 ㎡×3/24×3600=0.46L/s（2）浇洒道路的绿化用水量根据实际情况选取绿化浇洒用水定...
