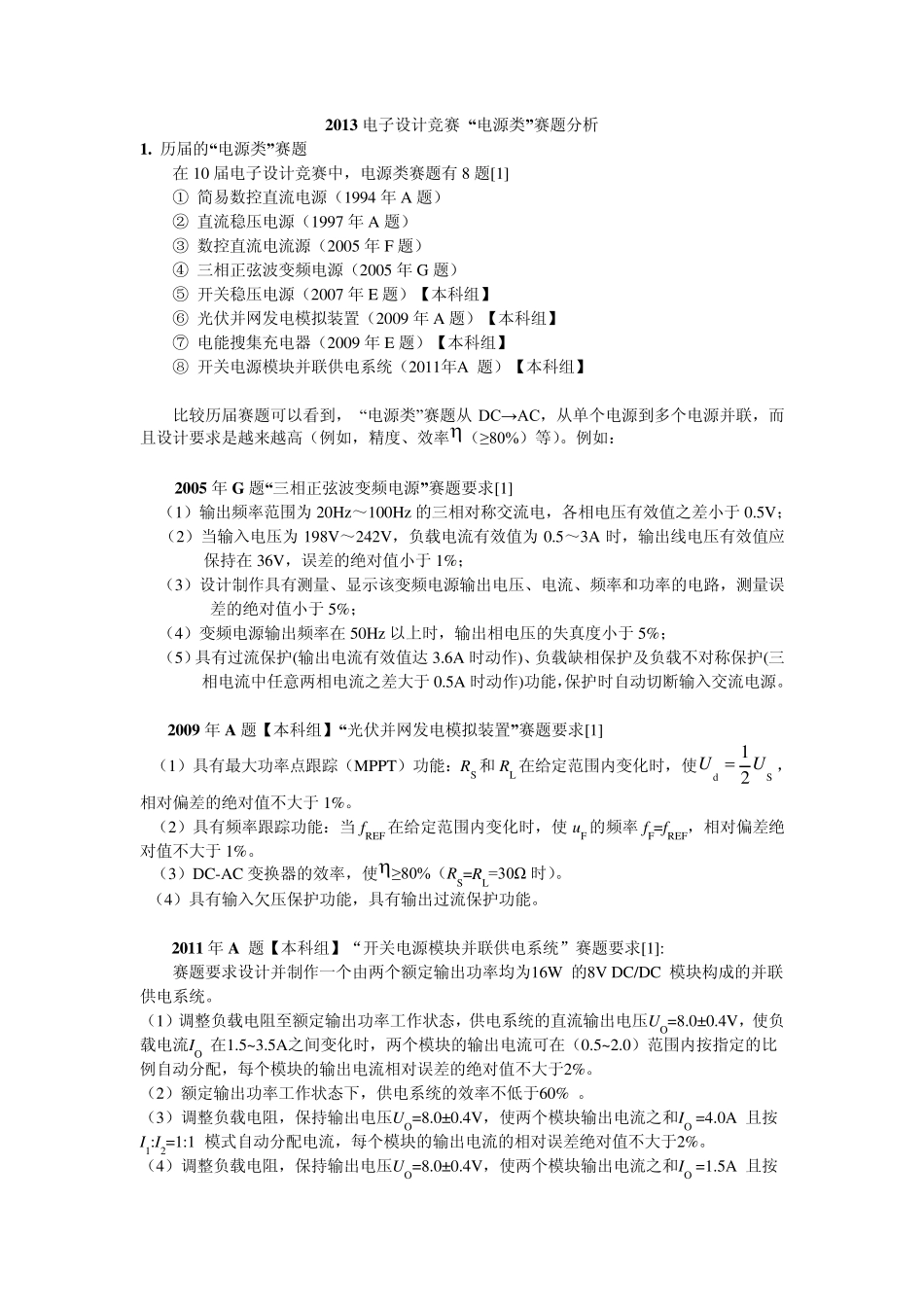

2013 电子设计竞赛 “电源类”赛题分析 1. 历届的“电源类”赛题 在 10 届电子设计竞赛中，电源类赛题有 8 题[1] ① 简易数控直流电源（1994 年 A 题） ② 直流稳压电源（1997 年 A 题） ③ 数控直流电流源（2005 年 F 题） ④ 三相正弦波变频电源（2005 年 G 题） ⑤ 开关稳压电源（2007 年 E 题）【本科组】 ⑥ 光伏并网发电模拟装置（2009 年 A 题）【本科组】 ⑦ 电能搜集充电器（2009 年 E 题）【本科组】 ⑧ 开关电源模块并联供电系统（2011年A 题）【本科组】 比较历届赛题可以看到， “电源类”赛题从 DC→AC，从单个电源到多个电源并联，而且设计要求是越来越高（例如，精度、效率（≥80%）等）。例如： 2005 年 G 题“三相正弦波变频电源”赛题要求[1] （1）输出频率范围为 20Hz～100Hz 的三相对称交流电，各相电压有效值之差小于 0.5V； （2）当输入电压为 198V～242V，负载电流有效值为 0.5～3A 时，输出线电压有效值应保持在 36V，误差的绝对值小于 1%； （3）设计制作具有测量、显示该变频电源输出电压、电流、频率和功率的电路，测量误差的绝对值小于 5%； （4）变频电源输出频率在 50Hz 以上时，输出相电压的失真度小于 5%； （5）具有过流保护(输出电流有效值达3.6A 时动作)、负载缺相保护及负载不对称保护(三相电流中任意两相电流之差大于 0.5A 时动作)功能，保护时自动切断输入交流电源。 2009 年 A 题【本科组】“光伏并网发电模拟装置”赛题要求[1] （1）具有最大功率点跟踪（MPPT）功能：RS 和RL 在给定范围内变化时，使dS12UU，相对偏差的绝对值不大于 1%。 （2）具有频率跟踪功能：当 fREF 在给定范围内变化时，使u F 的频率 fF=fREF，相对偏差绝对值不大于 1%。 （3）DC-AC 变换器的效率，使≥80%（RS=RL=30Ω 时）。 （4）具有输入欠压保护功能，具有输出过流保护功能。 2011 年 A 题【本科组】“开关电源模块并联供电系统”赛题要求[1]: 赛题要求设计并制作一个由两个额定输出功率均为16W 的8V DC/DC 模块构成的并联供电系统。 （1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压UO=8.0±0.4V，使负载电流IO 在1.5~3.5A之间变化时，两个模块的输出电流可在（0.5~2.0）范围内按指定的比例自动分配，每个模块的输出电流相对误差的绝对值不大于2%。 （2）额定输出功率工作状态下，供电系...
