2013级机修班电力拖动控制线路题库VIP免费

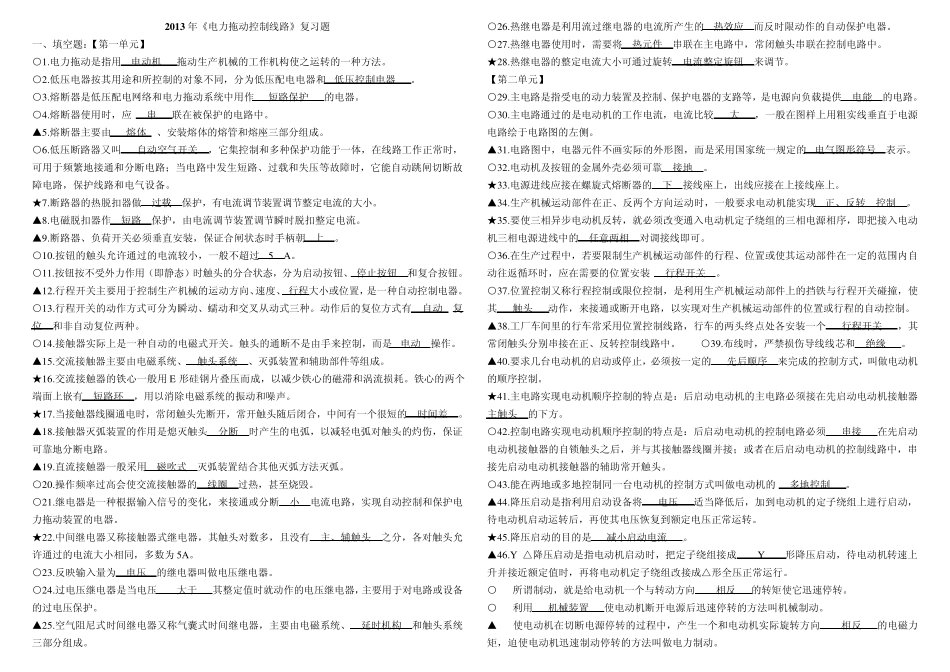

2 0 1 3 年《电力拖动控制线路》复习题 一、填空题：【第一单元】 ○1.电力拖动是指用 电动机 拖动生产机械的工作机构使之运转的一种方法。 ○2.低压电器按其用途和所控制的对象不同，分为低压配电电器和 低压控制电器 。 ○3.熔断器是低压配电网络和电力拖动系统中用作 短路保护 的电器。 ○4.熔断器使用时，应 串 联在被保护的电路中。 ▲5.熔断器主要由 熔体 、安装熔体的熔管和熔座三部分组成。 ○6.低压断路器又叫 自动空气开关 ，它集控制和多种保护功能于一体，在线路工作正常时，可用于频繁地接通和分断电路；当电路中发生短路、过载和失压等故障时，它能自动跳闸切断故障电路，保护线路和电气设备。 ★7.断路器的热脱扣器做 过载 保护，有电流调节装置调节整定电流的大小。 ▲8.电磁脱扣器作 短路 保护，由电流调节装置调节瞬时脱扣整定电流。 ▲9.断路器、负荷开关必须垂直安装，保证合闸状态时手柄朝 上 。 ○10.按钮的触头允许通过的电流较小，一般不超过 5 A。 ○11.按钮按不受外力作用（即静态）时触头的分合状态，分为启动按钮、 停止按钮 和复合按钮。 ▲12.行程开关主要用于控制生产机械的运动方向、速度、 行程大小或位置，是一种自动控制电器。 ○13.行程开关的动作方式可分为瞬动、蠕动和交叉从动式三种。动作后的复位方式有 自动 复位 和非自动复位两种。 ○14.接触器实际上是一种自动的电磁式开关。触头的通断不是由手来控制，而是 电动 操作。 ▲15.交流接触器主要由电磁系统、 触头系统 、灭弧装置和辅助部件等组成。 ★16.交流接触器的铁心一般用E 形硅钢片叠压而成，以减少铁心的磁滞和涡流损耗。铁心的两个端面上嵌有 短路环 ，用以消除电磁系统的振动和噪声。 ★17.当接触器线圈通电时，常闭触头先断开，常开触头随后闭合，中间有一个很短的 时间差 。 ▲18.接触器灭弧装置的作用是熄灭触头 分断 时产生的电弧，以减轻电弧对触头的灼伤，保证可靠地分断电路。 ▲19.直流接触器一般采用 磁吹式 灭弧装置结合其他灭弧方法灭弧。 ○20.操作频率过高会使交流接触器的 线圈 过热，甚至烧毁。 ○21.继电器是一种根据输入信号的变化，来接通或分断 小 电流电路，实现自动控制和保护电力拖动装置的电器。 ★22.中间继电器又称接触器式继电器，其触头对数多，且没有 主、辅触头 之分，各对触头允许通过的电流大小相同，多数为5A。 ○23.反映输入量为...
