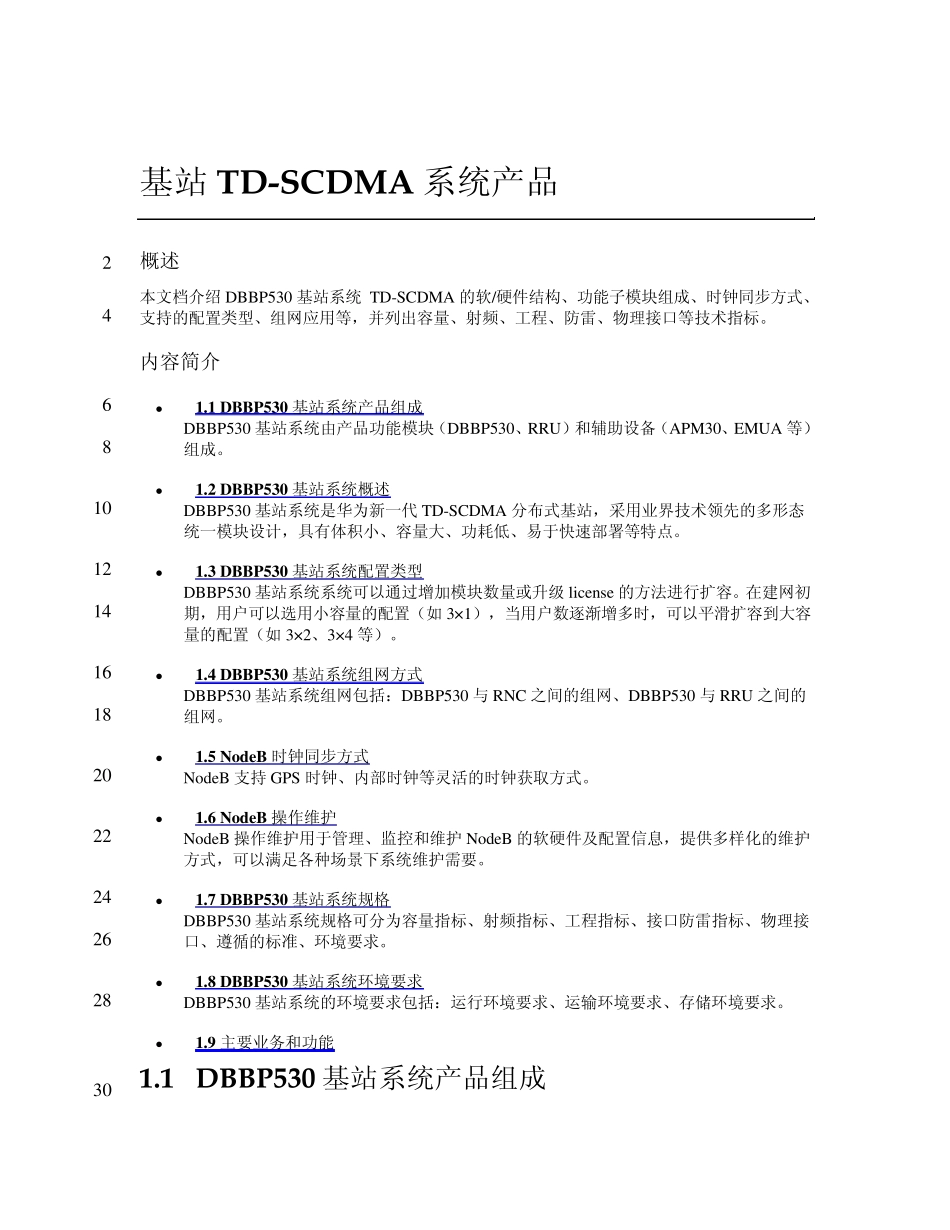

基站TD-SCDMA 系统产品 概述 2 本文档介绍DBBP530 基站系统 TD-SCDMA 的软/硬件结构、功能子模块组成、时钟同步方式、支持的配置类型、组网应用等,并列出容量、射频、工程、防雷、物理接口等技术指标。 4 内容简介 1.1 DBBP530 基站系统产品组成 6 DBBP530 基站系统由产品功能模块(DBBP530、RRU)和辅助设备(APM30、EMUA 等)组成。 8 1.2 DBBP530 基站系统概述 DBBP530 基站系统是华为新一代 TD-SCDMA 分布式基站,采用业界技术领先的多形态10 统一模块设计,具有体积小、容量大、功耗低、易于快速部署等特点。 1.3 DBBP530 基站系统配置类型 12 DBBP530 基站系统系统可以通过增加模块数量或升级 license 的方法进行扩容。在建网初期,用户可以选用小容量的配置(如 3× 1),当用户数逐渐增多时,可以平滑扩容到大容14 量的配置(如 3× 2、3× 4 等)。 1.4 DBBP530 基站系统组网方式 16 DBBP530 基站系统组网包括:DBBP530 与 RNC 之间的组网、DBBP530 与 RRU 之间的组网。 18 1.5 NodeB 时钟同步方式 NodeB 支持 GPS 时钟、内部时钟等灵活的时钟获取方式。 20 1.6 NodeB 操作维护 NodeB 操作维护用于管理、监控和维护 NodeB 的软硬件及配置信息,提供多样化的维护22 方式,可以满足各种场景下系统维护需要。 1.7 DBBP530 基站系统规格 24 DBBP530 基站系统规格可分为容量指标、射频指标、工程指标、接口防雷指标、物理接口、遵循的标准、环境要求。 26 1.8 DBBP530 基站系统环境要求 DBBP530 基站系统的环境要求包括:运行环境要求、运输环境要求、存储环境要求。 28 1.9 主要业务和功能 1.1 DBBP530 基站系统产品组成 30 DBBP530 基站系统系统由产品功能模块(DBBP530、RRU)和辅助设备(APM30、EMUA 等)组成。 2 DBBP530 基站系统功能模块 DBBP530 基站系统的功能模块如图 1-1 所示。 4 图 1-1 DBBP530 基站系统的功能模块 6 功能模块 说明 DBBP530 DBBP530 是基带处理模块,提供 DBBP530 基站系统系统与 RNC 连接的接口单元。 RRU RRU 室外射频远端处理模块,负责传送和处理 DBBP530 和天馈系统之间的射频信号。按照处理能力的不同,RRU 分为三种型号:DRRU261(6 载波)、DRRU266(6 载波)和 DRRU268(6 载波)。 DBBP530 基站系统辅助设备 辅助设备 说明 ...
