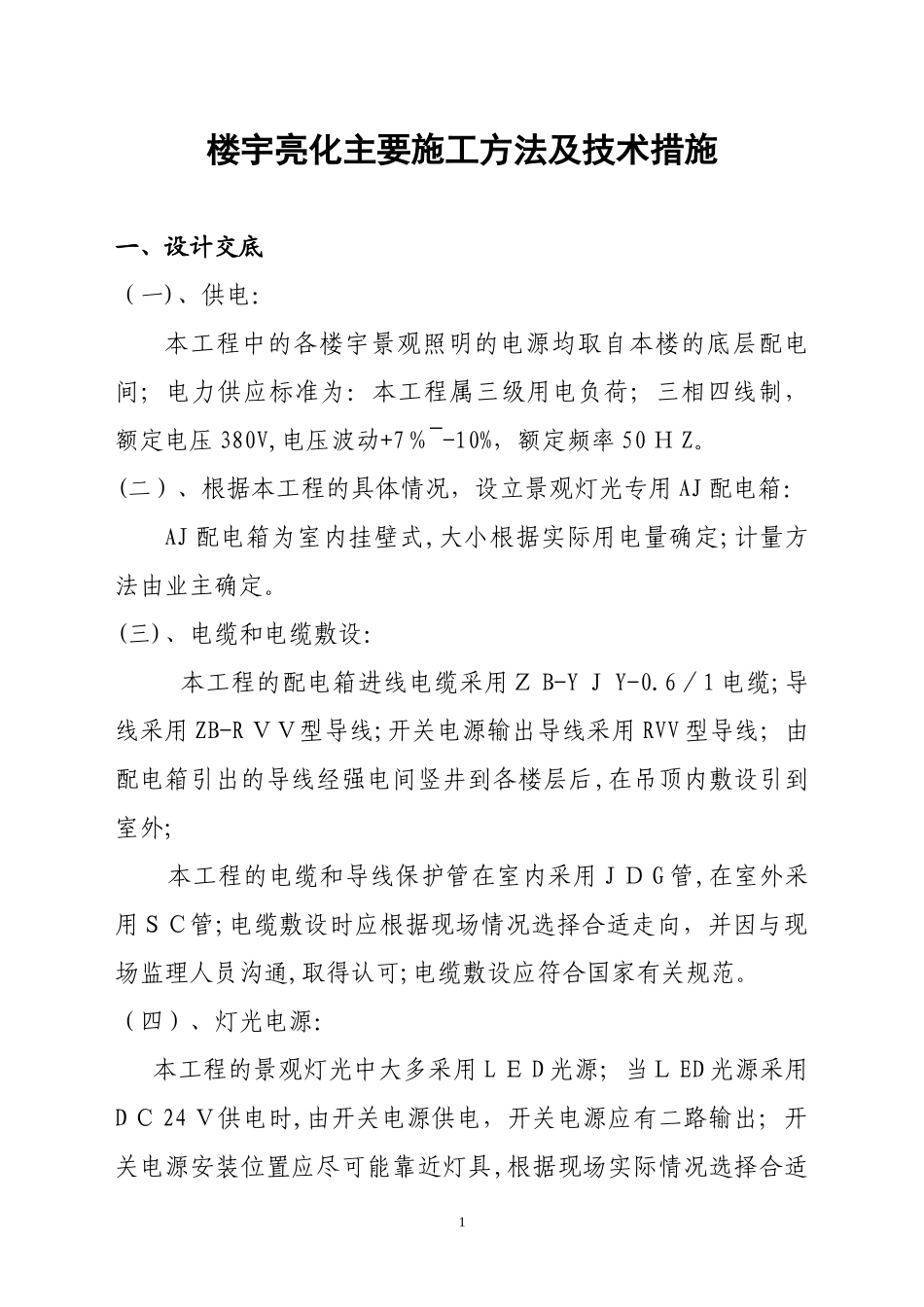

楼宇亮化主要施工方法及技术措施一、设计交底（一)、供电：本工程中的各楼宇景观照明的电源均取自本楼的底层配电间；电力供应标准为：本工程属三级用电负荷；三相四线制，额定电压380V,电压波动+7％~-10%，额定频率50ＨZ。(二）、根据本工程的具体情况，设立景观灯光专用AJ配电箱：AJ配电箱为室内挂壁式,大小根据实际用电量确定;计量方法由业主确定。(三)、电缆和电缆敷设：本工程的配电箱进线电缆采用ＺB-YＪY-0.6／1电缆;导线采用ZB-RＶＶ型导线;开关电源输出导线采用RVV型导线；由配电箱引出的导线经强电间竖井到各楼层后,在吊顶内敷设引到室外;本工程的电缆和导线保护管在室内采用JＤG管,在室外采用ＳＣ管;电缆敷设时应根据现场情况选择合适走向，并因与现场监理人员沟通,取得认可;电缆敷设应符合国家有关规范。（四）、灯光电源：本工程的景观灯光中大多采用LＥD光源；当ＬED光源采用DＣ24Ｖ供电时,由开关电源供电，开关电源应有二路输出；开关电源安装位置应尽可能靠近灯具,根据现场实际情况选择合适1位置；安装于室外的开关电源应有防水箱。(五)、灯光电源控制:本工程的景观灯光电源控制采用在每个配电箱内安装天文智能定时器,定时器可根据季节变化自动调整灯光开闭时间;定时器应有多路输出控制;定时器应自带供维修和调试用的手动开关。（六）、接地：本工程的接地制式应与该建筑的配电系统的接地制式相一致；所有灯具,管线等不带电的金属外壳等需用PE线可靠连接；接地电阻≤1欧姆。(七)、本工程所采用的灯具的单灯功率因数应补偿到0.9以上。（八）、本工程所采用的灯具外壳防护等级应符合国家有关规定。二、具体施工方法及技术措施1、线管安装钢管明装工艺流程为:测定线盒位置→预制加工弯管及支吊架→盒箱固定→管路连接→变形缝处理→跨接地线连接。２、材料使用２.１.1管材采用热镀锌钢管，钢管的壁厚均匀,无裂缝、棱刺和凹扁现象。镀锌管外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。２.1．2线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣2现象。２．１.3往灯具位置甩口的线盒采用86×50mm明装钢制镀铝线盒,管路超过3０m时采用钢制接线盒。2.1.4护口采用白色塑料护口,护口要完整无损。2.2安装前预制2.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实际墙面上作好标记,按标记分段量出实际安装的准确尺寸，记录在草图上，然后按草图预制加工。２.２.2管子切断采用手工钢锯,将管子固定在压力案上的压力钳内卡牢固,量准尺寸画好记号，双手推拉钢锯，用力均匀,锯口到底,不准折断，锯断的管口不得歪斜,锯完后用圆挫把管口内壁的棱角挫去。2.２.3SC３2和ＳＣ25的线管煨弯采用手动液压煨弯器冷煨弯，SC2０镀锌线管采用手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6倍，弯扁程度不大于管子外径的1０％SC25弯曲大样SＣ20弯曲大样SC32弯曲大样32.２.4线盒和线箱开孔使用液压开孔器，所开孔的直径与管径规格吻合,一管一孔。不得使用电气焊和开长孔。２.2.5丝扣加工采用手动绞丝扳，套丝用力要均匀,保持丝扣光滑。2.3线管敷设与连接2.3.1墙上线管为明设,地面部分埋地暗敷设,线管与线管的连接采用熟铁通丝扣管箍，管箍两端采用卡扣式的跨接地线卡将线径为4mｍ2双色的ＰE线连接做为跨接地线。2.３．2线管与线盒连接用用开孔器开孔,锁母固定,管入盒时一管一孔,并且孔径与管径相吻合管口入至盒内小于5mm,露出锁紧螺母的丝扣为2∽4扣,两根以上管入盒、箱要长短一致,间距均匀,排列整齐,其连接方法如下:线管与线盒连接2.3.３室外地坪上的灯具，线管出线口安装防水弯头。线管内电缆引入进灯具时采用金属软管,并用管卡固定。42.3.４管线直段长度超过30m加设接线盒，有一个弯时20ｍ，有二个弯时15m，有三个弯时8m。2.3.5外墙线管安装采用鞍型卡固定，有铝塑板的外墙部位线管安装采用抱管卡固定,ＳC20卡距为1．5m,ＳC25卡距为２ｍ,线盒边的卡子距线盒距离150mm卡距布置均匀。管卡安装见下图:外墙上线管安装线管在铝塑板墙面安装2.3．6埋入地下管子的深度为７0０mm,管子外壁缠玻璃丝布一道，刷沥青漆两道。２.４质量标准2．...
