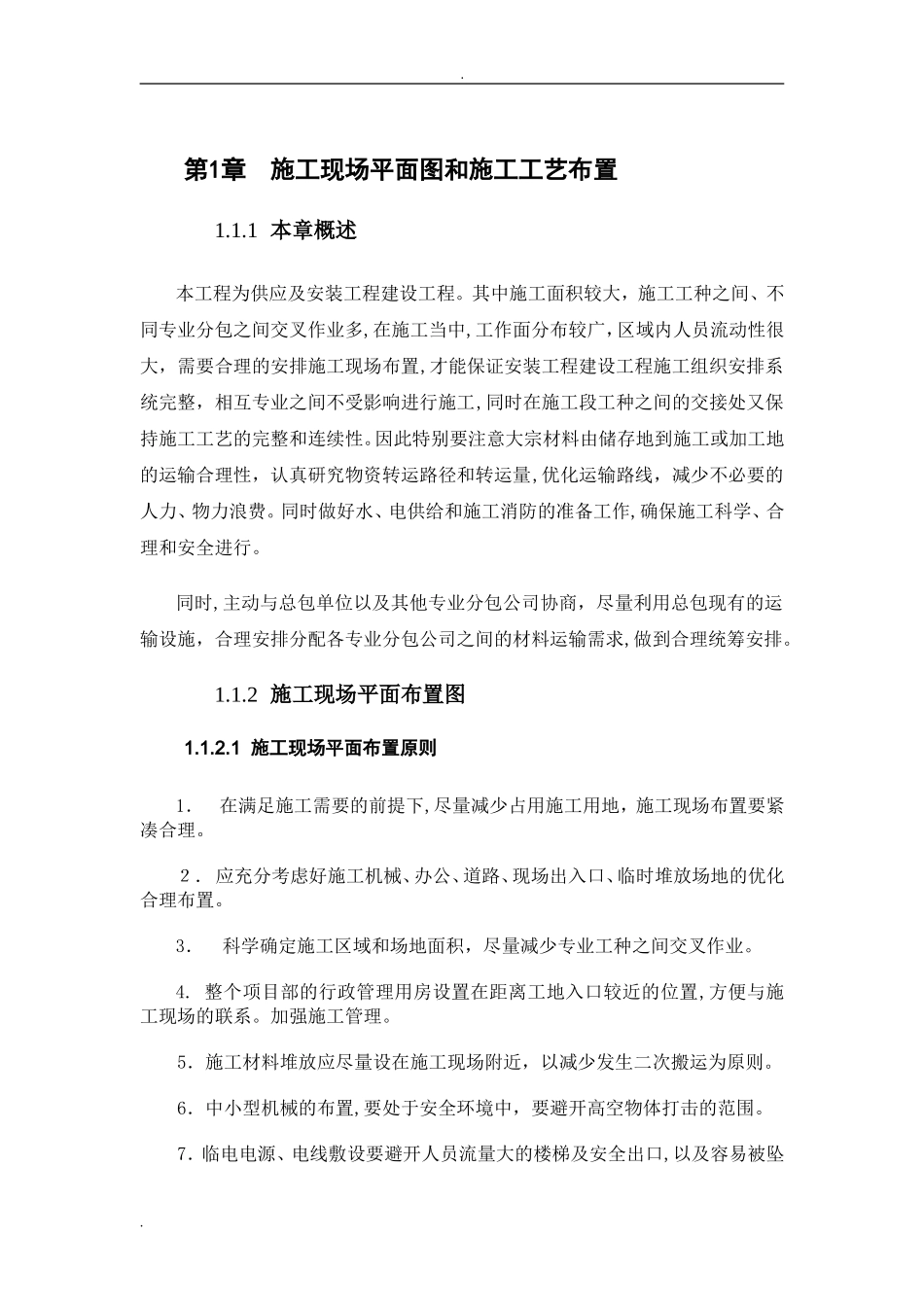

.第1章施工现场平面图和施工工艺布置1.1.1本章概述本工程为供应及安装工程建设工程。其中施工面积较大，施工工种之间、不同专业分包之间交叉作业多,在施工当中,工作面分布较广，区域内人员流动性很大，需要合理的安排施工现场布置,才能保证安装工程建设工程施工组织安排系统完整，相互专业之间不受影响进行施工,同时在施工段工种之间的交接处又保持施工工艺的完整和连续性。因此特别要注意大宗材料由储存地到施工或加工地的运输合理性，认真研究物资转运路径和转运量,优化运输路线，减少不必要的人力、物力浪费。同时做好水、电供给和施工消防的准备工作,确保施工科学、合理和安全进行。同时,主动与总包单位以及其他专业分包公司协商，尽量利用总包现有的运输设施，合理安排分配各专业分包公司之间的材料运输需求,做到合理统筹安排。1.1.2施工现场平面布置图1.1.2.1施工现场平面布置原则1．在满足施工需要的前提下,尽量减少占用施工用地，施工现场布置要紧凑合理。２．应充分考虑好施工机械、办公、道路、现场出入口、临时堆放场地的优化合理布置。3．科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。4.整个项目部的行政管理用房设置在距离工地入口较近的位置,方便与施工现场的联系。加强施工管理。5．施工材料堆放应尽量设在施工现场附近，以减少发生二次搬运为原则。6．中小型机械的布置,要处于安全环境中，要避开高空物体打击的范围。7．临电电源、电线敷设要避开人员流量大的楼梯及安全出口,以及容易被坠..落物体打击的范围,电线尽量采用暗敷方式。8．本工程应着重加强现场安全管理力度,严格按照我公司的《项目安全管理手册》的要求进行管理。９.本工程重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序、合理的状态。10.充分利用现有的设施为施工所用,尽量减少不必要的临建投入。1.1.2.2施工总平面布置图绘制说明在施工当中,工作面分布较广，区域内人员流动性很大,需要合理的安排施工现场布置，才能保证建设工程施工组织安排系统完整，相互专业之间不受影响进行施工，同时在施工段工种之间的交接处又保持施工工艺的完整和连续性。在施工现场平面布置图中，依据施工需要、规范规定和招标文件中的要求分别设置了二级配电箱、消防箱、并标明施工出入口消防疏散方向在施工现场标明确保满足现场需要和安全施工;现场场地布置设置了临时库房、临时材料加工场地。施工现场外的设施及道路根据现有的设施进行相应的布置。在进行施工时，根据施工进度安排、与场地和空间的使用需协调或其它可能发生的情况，可对各施工段平面布置图和施工段的划分作适当调整。．临时用地表用途面积（平方米)位置需用时间办公室50７楼8月－1月仓库100二楼8月-12月加工区10０二楼8月-１2月原材料堆放区1０0二楼8月－１2月垃圾临时堆放（外部划定)20一楼８月-12月厕所及洗手区（外部分隔)2０一楼6月-１２月......1.1.3供电方式及线路布局根据施工总平面布置图及现场安全标准化管理要求。本工程采用VV型五芯电缆架空敷设，从建筑物每层两个角的二级配电箱（总包配合单位设置)引到建设三级电箱。1.1.3.1基本保护系统的接线方式本工程采用TN-s三相五线制供电系统，在配电总箱处设置重复接地,其接地电阻的测试值不大于１0。二级配电箱距三级配电箱超过30米,三级配电箱也做重复接地装置,开关箱末端做第三组重复接地。1.1.3.2施工安全用电管理建筑工程施工现场供电应贯彻执行安全第一,预防为主的方针。确保施工现场用电人员安全及设备安全。现场所有用电设备必须做好保护接零，用电系统采用三级控制两级保护，用电设备附近必须设置三级配电箱。箱内必须装设漏电不小于3０mA,动作时间小于0.1Ｓ的漏电保护器。现场移动电气设备电源线必须采用胶套电缆,严禁使用塑料线及花线。组成现场用电管理小组，共同维护线路及设备,保证安全可靠连续供电。施工现场电气维护人员应经常学习、宣传、贯彻《建筑工程施工现场安全规范》GB501９4-93、及《施工现场临时用电安全技术规范》JＧJ４６－2005、和《建筑施工安全检查标准》JGJ59-９９、的有关要求以保证施工现场安全、文明、可靠、连续供电...
