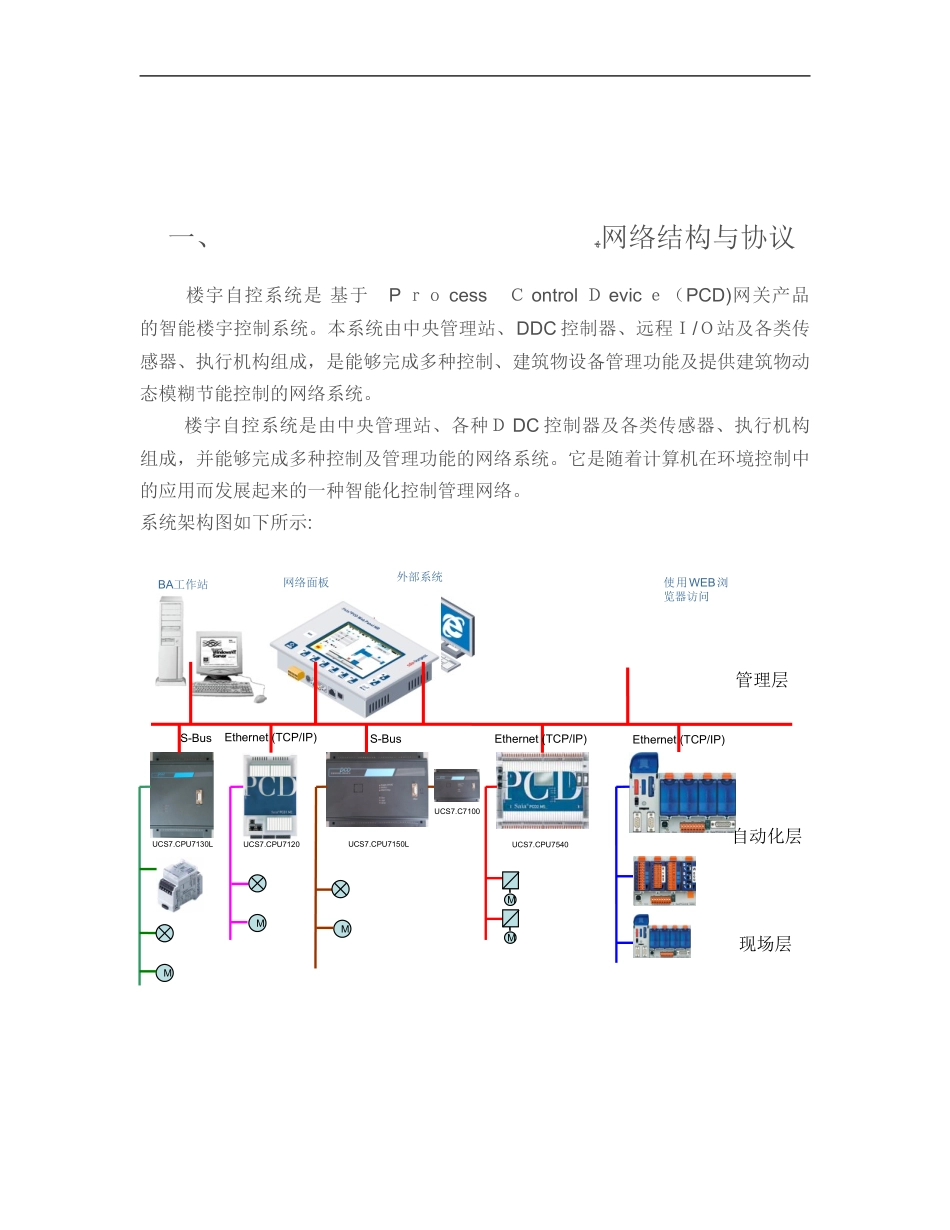

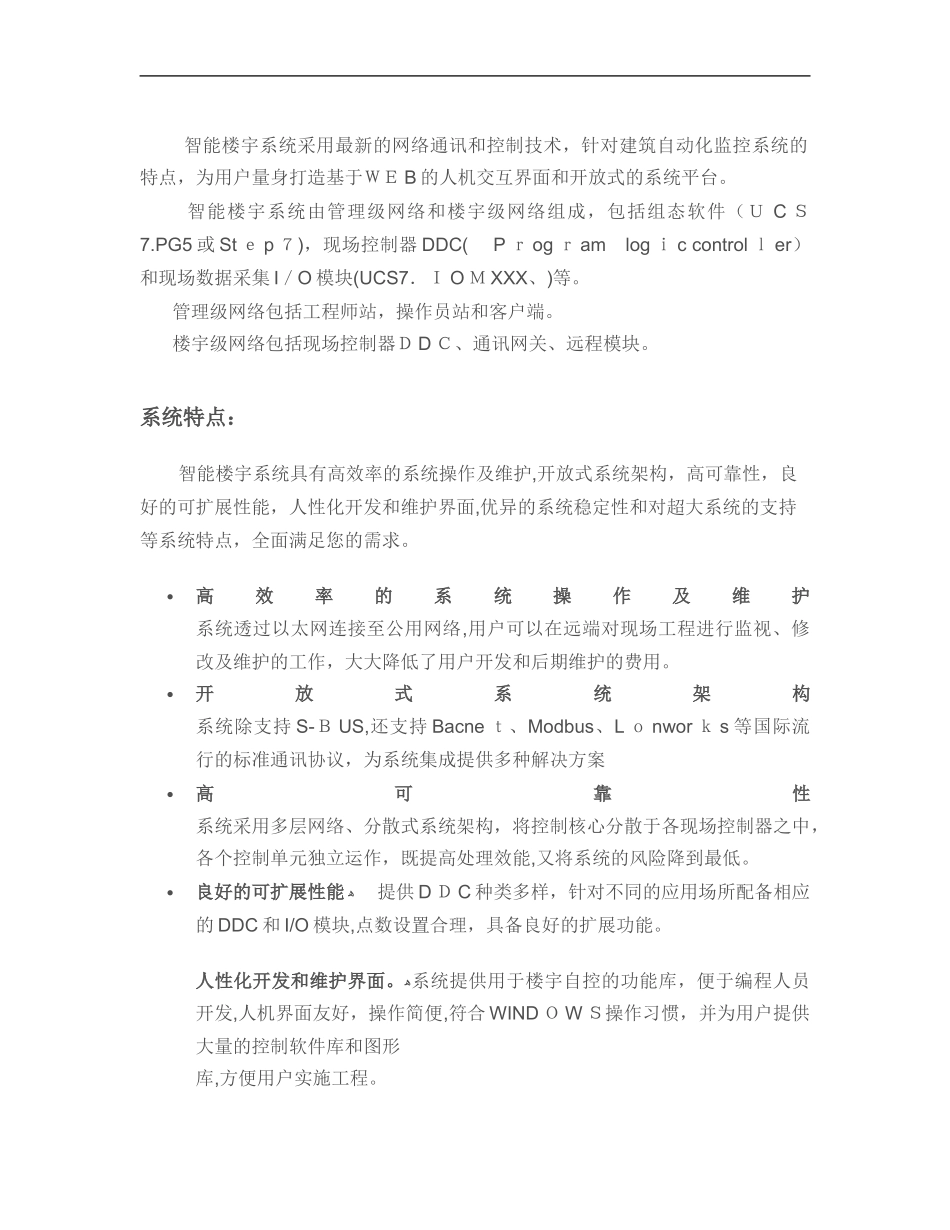

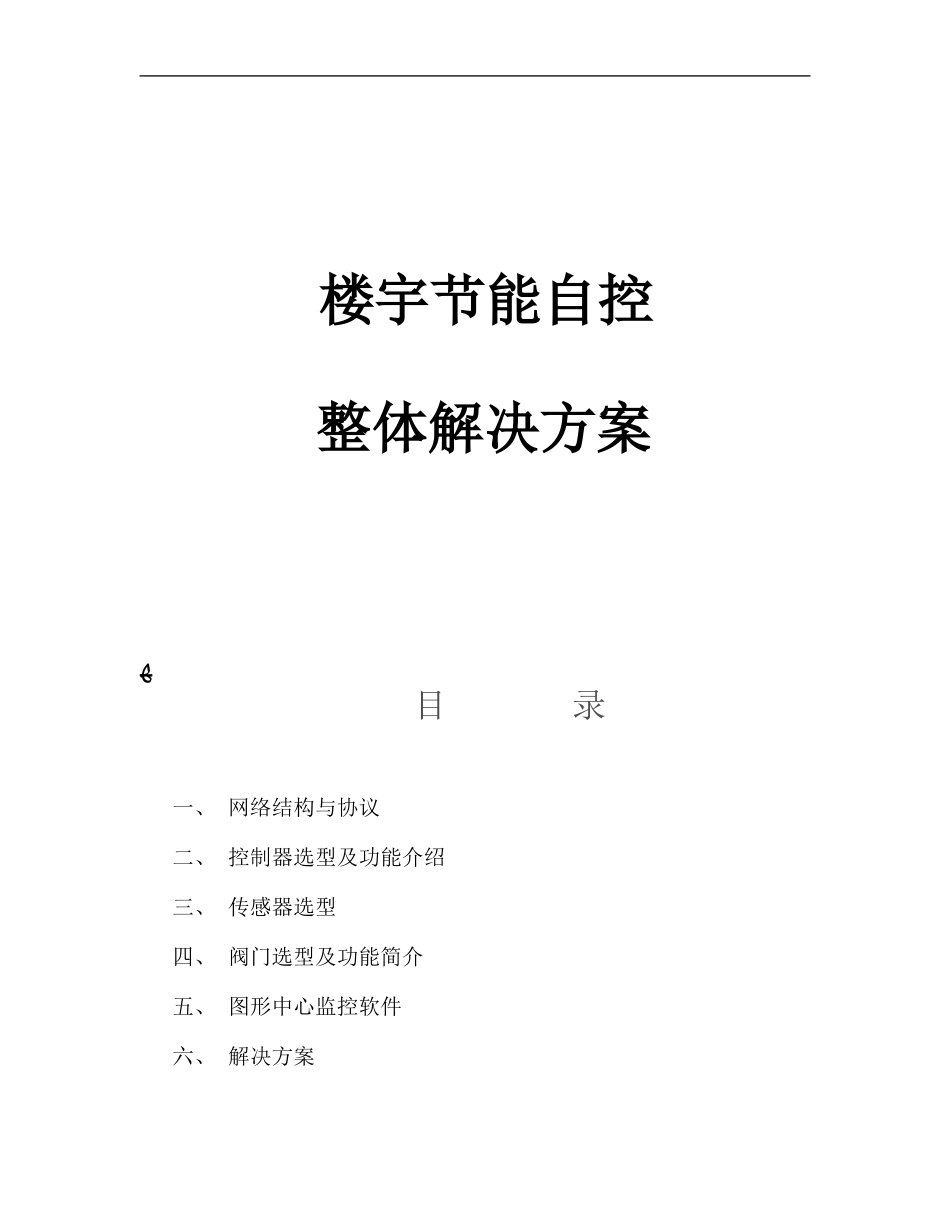

ﻬ目录一、网络结构与协议二、控制器选型及功能介绍三、传感器选型四、阀门选型及功能简介五、图形中心监控软件六、解决方案楼宇节能自控整体解决方案一、ﻬ网络结构与协议楼宇自控系统是基于PｒｏcessＣontrolＤevicｅ（PCD)网关产品的智能楼宇控制系统。本系统由中央管理站、DDC控制器、远程Ｉ/Ｏ站及各类传感器、执行机构组成，是能够完成多种控制、建筑物设备管理功能及提供建筑物动态模糊节能控制的网络系统。楼宇自控系统是由中央管理站、各种ＤDC控制器及各类传感器、执行机构组成，并能够完成多种控制及管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。系统架构图如下所示:MMMMM管理层自动化层现场层BA工作站网络面板外部系统使用WEB浏览器访问UCS7.CPU7120UCS7.CPU7540UCS7.CPU7130LUCS7.CPU7150LUCS7.C7100Ethernet(TCP/IP)Ethernet(TCP/IP)S-BusEthernet(TCP/IP)S-Bus智能楼宇系统采用最新的网络通讯和控制技术，针对建筑自动化监控系统的特点，为用户量身打造基于ＷＥB的人机交互界面和开放式的系统平台。智能楼宇系统由管理级网络和楼宇级网络组成，包括组态软件（ＵCＳ7.PG5或Stｅp７)，现场控制器DDC(Pｒogｒamlogｉccontrolｌer）和现场数据采集I／O模块(UCS7．ＩOＭXXX、)等。管理级网络包括工程师站，操作员站和客户端。楼宇级网络包括现场控制器ＤDＣ、通讯网关、远程模块。系统特点：智能楼宇系统具有高效率的系统操作及维护,开放式系统架构，高可靠性，良好的可扩展性能，人性化开发和维护界面,优异的系统稳定性和对超大系统的支持等系统特点，全面满足您的需求。高效率的系统操作及维护系统透过以太网连接至公用网络,用户可以在远端对现场工程进行监视、修改及维护的工作，大大降低了用户开发和后期维护的费用。开放式系统架构系统除支持S-ＢUS,还支持Bacneｔ、Modbus、Lｏnworｋs等国际流行的标准通讯协议，为系统集成提供多种解决方案高可靠性系统采用多层网络、分散式系统架构，将控制核心分散于各现场控制器之中，各个控制单元独立运作，既提高处理效能,又将系统的风险降到最低。良好的可扩展性能ﻫ提供DＤC种类多样，针对不同的应用场所配备相应的DDC和I/O模块,点数设置合理，具备良好的扩展功能。人性化开发和维护界面。ﻫ系统提供用于楼宇自控的功能库，便于编程人员开发,人机界面友好，操作简便,符合WINDＯWＳ操作习惯，并为用户提供大量的控制软件库和图形库,方便用户实施工程。二、控制器选型及功能介绍一）操作站主要由带鼠标、键盘及彩色显示器的个人电脑和打印机组成,运行由Weｂ-Studiｏ中英文图形系统软件和实时监控操作软件,支持可定制的多个安全级别，并提供完全汉化的图形操作界面，是管理整个系统及实施操作的主要人－机界面。二）网络控制器高阶网络控制器UCS７．CPU7120或UＣＳ7.CPU．M754０的功能主要用于实现高阶网络接口及网关，可以作为Web－Sｅrver，实现完成远程客户端低开销访问，同时实现网络匹配和信息传递,具有总线控制,I／O控制功能，操作站级以高速通讯方式与次一级——智能网络控制单元级进行信息交换。系统可以选择符合国际工业标准的BＡCnｅtIＰ/Etｈeｒnet网络,该网络高速可靠因而应用广泛。三)现场控制器现场控制器均采用以32位微处理器为基础构成的直接数字控制器（ＤDＣ)，容量符合业主给定的规范以及控制点清单的要求。现场直接数字控制器(DＤC)的主要功能是接收安装于各种机电设备内的传感器、检测器之信息，按DＤC内部预先设置的参数和执行程序自动实施对相应机电设备进行监控,或随时接收操作站发来的指令信息，调整参数或有关执行程序，改变对相应机电设备的监控要求。智能网络控制单元ＤDC之间可以通过Ｐｒofｉ-Sbus总线方式通讯。三、图形中心监控软件图形中心监控软件可以采用支持ＯPC通讯的上位楼宇自控管理系统,支持多种第三方现场总线通讯协议,具有良好的开放性和灵活性。1）图形中心软件文件管理画面图例２）图形中心软件图形监视画面图例3)图形中心软件设备监控画面图例４）图形中心软件设备管理画面图例5）图形中心软件报警数据画面图例6)图形中心...
