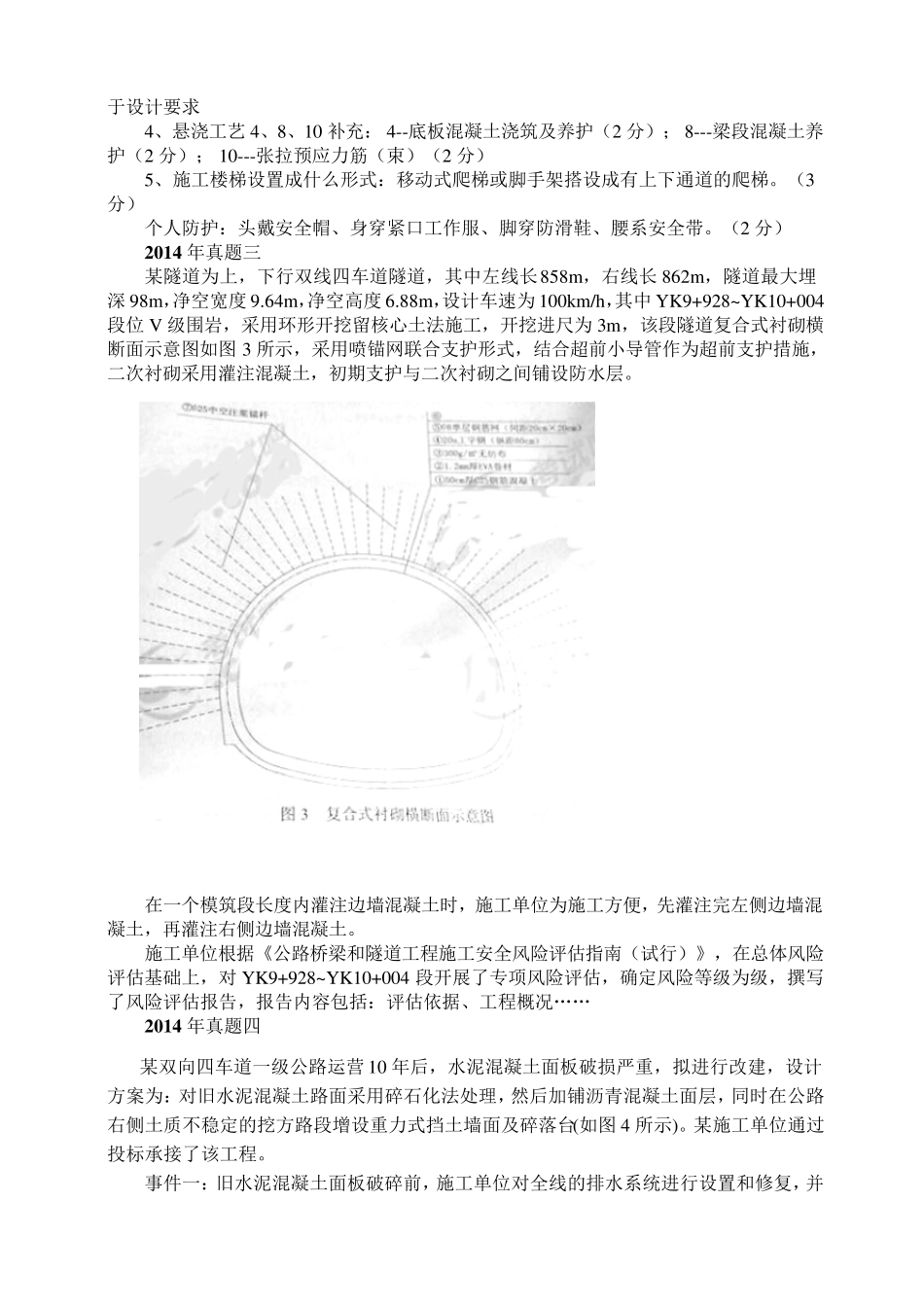

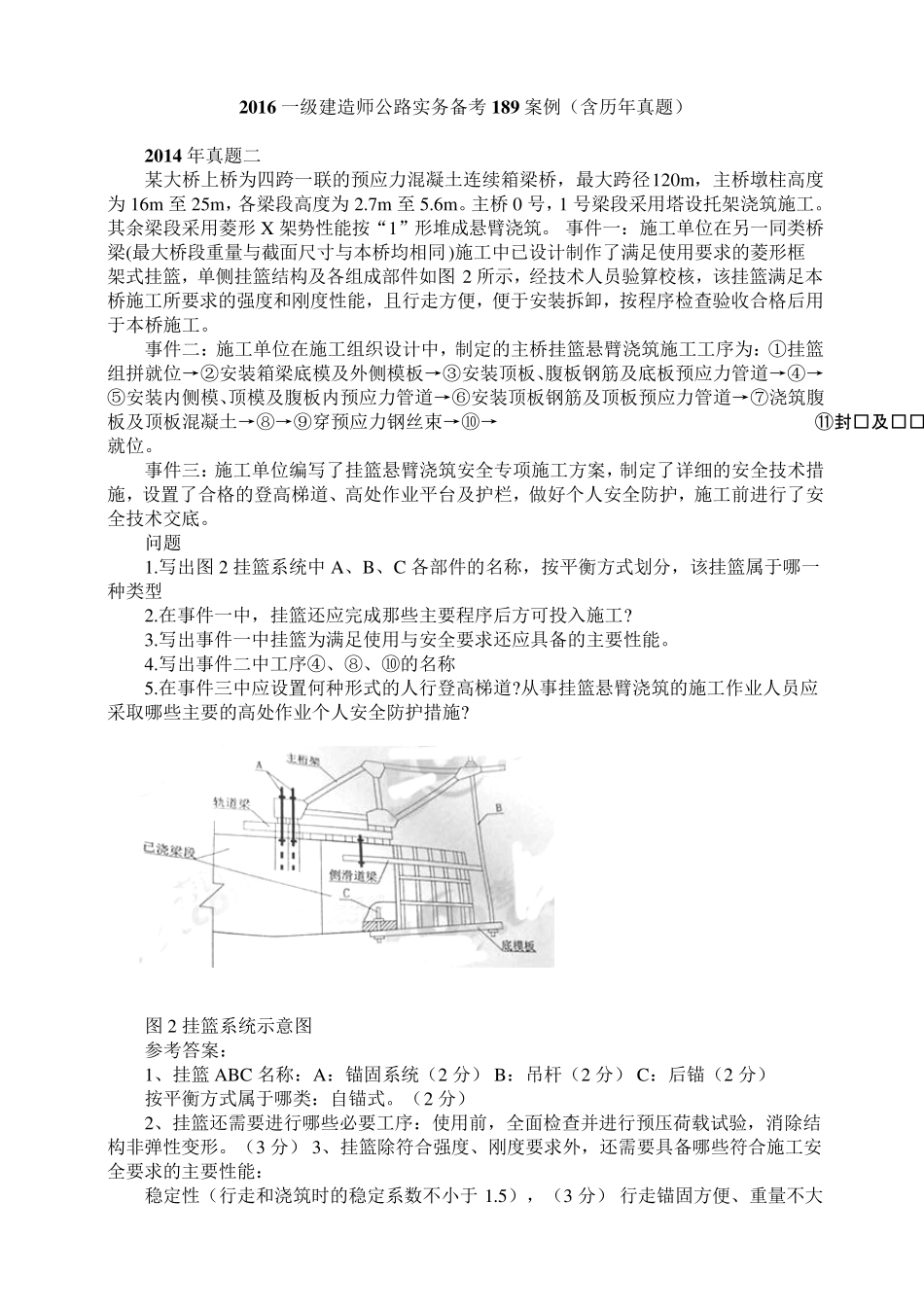

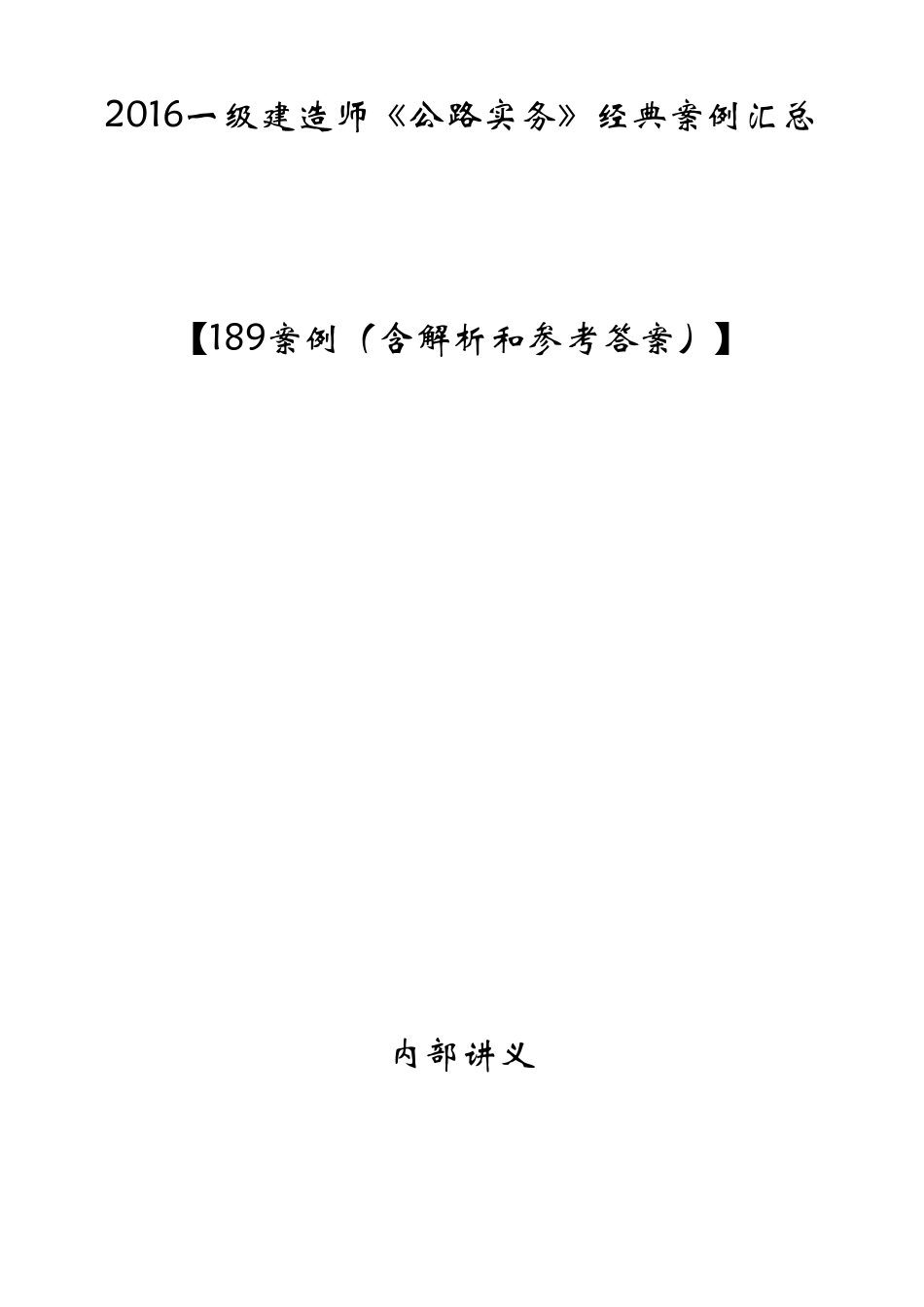

2016一 级 建 造 师 《 公 路 实 务 》 经 典 案 例 汇 总【 189案 例 （ 含 解 析 和 参 考 答 案 ） 】内 部 讲 义2 0 1 6 一级建造师公路实务备考1 8 9 案例（含历年真题） 2 0 1 4 年真题二 某大桥上桥为四跨一联的预应力混凝土连续箱梁桥，最大跨径120m，主桥墩柱高度为16m 至25m，各梁段高度为2.7m 至5.6m。主桥0 号，1 号梁段采用塔设托架浇筑施工。其余梁段采用菱形X 架势性能按“1”形堆成悬臂浇筑。 事件一：施工单位在另一同类桥梁(最大桥段重量与截面尺寸与本桥均相同)施工中已设计制作了满足使用要求的菱形框架式挂篮，单侧挂篮结构及各组成部件如图 2 所示，经技术人员验算校核，该挂篮满足本桥施工所要求的强度和刚度性能，且行走方便，便于安装拆卸，按程序检查验收合格后用于本桥施工。 事件二：施工单位在施工组织设计中，制定的主桥挂篮悬臂浇筑施工工序为：①挂篮组拼就位→②安装箱梁底模及外侧模板→③安装顶板、腹板钢筋及底板预应力管道→④→⑤安装内侧模、顶模及腹板内预应力管道→⑥安装顶板钢筋及顶板预应力管道→⑦浇筑腹板及顶板混凝土→⑧→⑨穿预应力钢丝束→⑩→⑪封锚及锚锚就位。 事件三：施工单位编写了挂篮悬臂浇筑安全专项施工方案，制定了详细的安全技术措施，设置了合格的登高梯道、高处作业平台及护栏，做好个人安全防护，施工前进行了安全技术交底。 问题1.写出图 2 挂篮系统中 A、B、C 各部件的名称，按平衡方式划分，该挂篮属于哪一种类型2.在事件一中，挂篮还应完成那些主要程序后方可投入施工?3.写出事件一中挂篮为满足使用与安全要求还应具备的主要性能。4.写出事件二中工序④、⑧、⑩的名称5.在事件三中应设置何种形式的人行登高梯道?从事挂篮悬臂浇筑的施工作业人员应采取哪些主要的高处作业个人安全防护措施? 图 2 挂篮系统示意图 参考答案：1、挂篮 ABC 名称：A：锚固系统（2 分） B：吊杆（2 分） C：后锚（2 分） 按平衡方式属于哪类：自锚式。（2 分） 2、挂篮还需要进行哪些必要工序：使用前，全面检查并进行预压荷载试验，消除结构非弹性变形。（3 分） 3、挂篮除符合强度、刚度要求外，还需要具备哪些符合施工安全要求的主要性能：稳定性（行走和浇筑时的稳定系数不小于 1.5），（3 分） 行走锚固方便、重量不大 于设计要求 4、悬浇工艺 4、8、10 补充： 4--底板混凝土浇筑及养护（2 分）； 8--...
