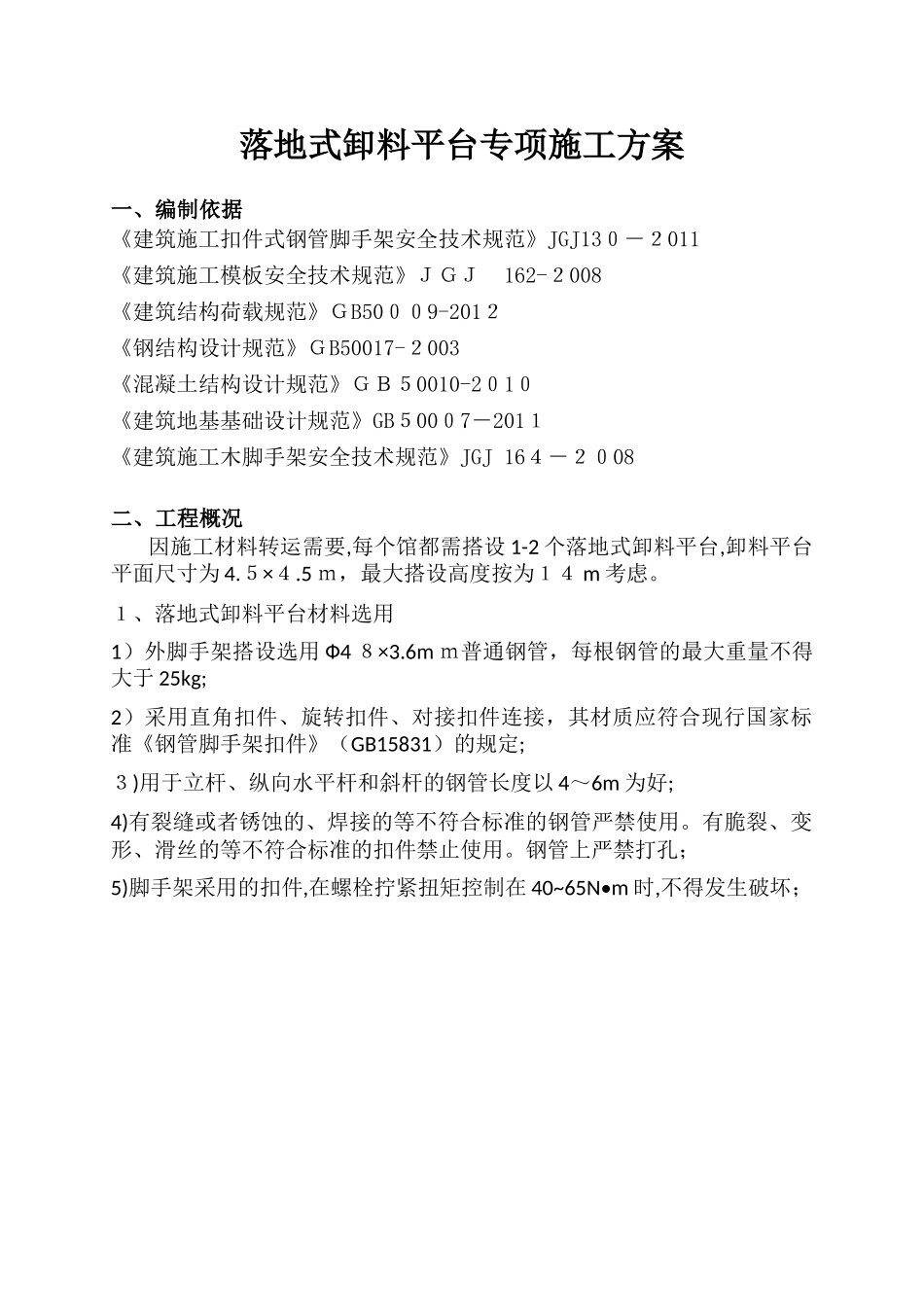

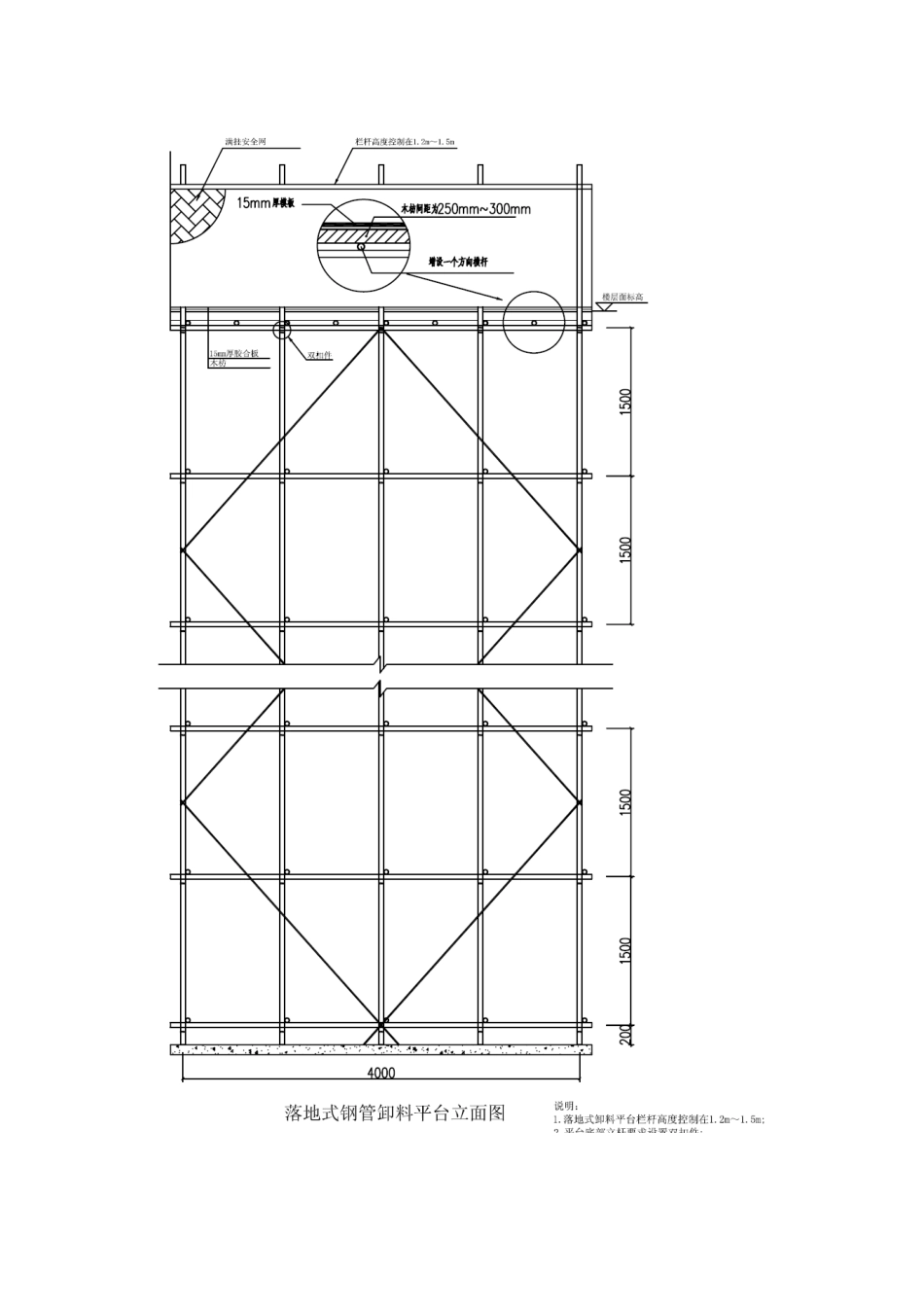

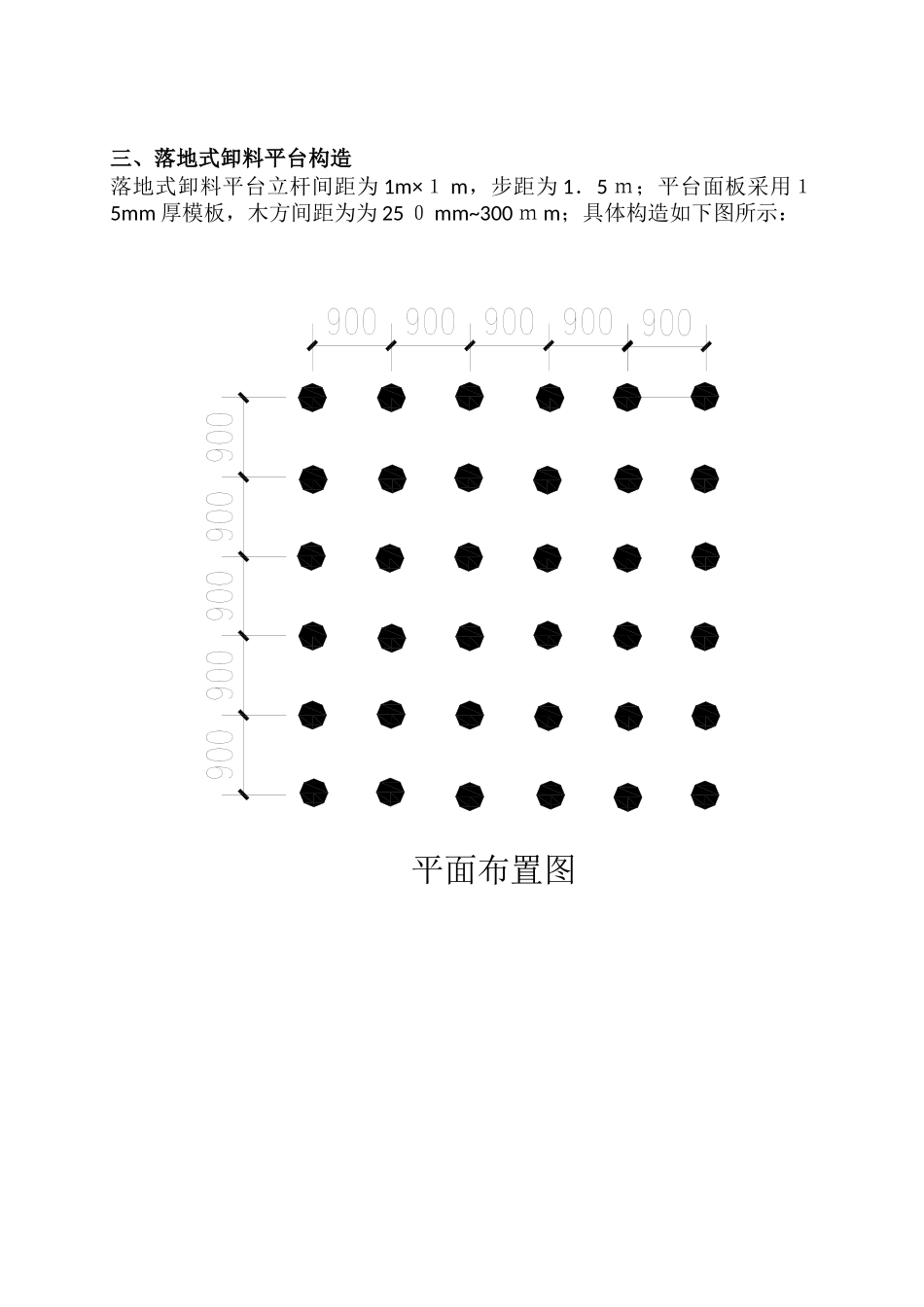

落地式卸料平台专项施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ13０－２011《建筑施工模板安全技术规范》ＪＧＪ162-２008《建筑结构荷载规范》ＧB50００9-201２《钢结构设计规范》ＧB50017-２003《混凝土结构设计规范》ＧＢ５0010-2０1０《建筑地基基础设计规范》GB５00０7－201１《建筑施工木脚手架安全技术规范》JGJ16４－２０08二、工程概况因施工材料转运需要,每个馆都需搭设1-2个落地式卸料平台,卸料平台平面尺寸为4.５×４.5ｍ，最大搭设高度按为１４m考虑。１、落地式卸料平台材料选用1）外脚手架搭设选用Ф4８×3.6mｍ普通钢管，每根钢管的最大重量不得大于25kg;2）采用直角扣件、旋转扣件、对接扣件连接，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定;３)用于立杆、纵向水平杆和斜杆的钢管长度以4～6m为好;4)有裂缝或者锈蚀的、焊接的等不符合标准的钢管严禁使用。有脆裂、变形、滑丝的等不符合标准的扣件禁止使用。钢管上严禁打孔；5)脚手架采用的扣件,在螺栓拧紧扭矩控制在40~65N•m时,不得发生破坏；三、落地式卸料平台构造落地式卸料平台立杆间距为1m×１m，步距为1．5ｍ；平台面板采用１5mm厚模板，木方间距为为25０mm~300ｍm；具体构造如下图所示：平面布置图四、落地式卸料平台搭设要求1、立杆搭设要求立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两相邻立杆接头避免出现在同步同跨内,并在高度方向错开的距离不小于５0㎝；各接头中心距主节点的距离不大于５0㎝；卸料平台工作台四周搭设1.2m防护栏杆。２、纵向水平杆搭设要求(1)纵向水平杆宜设置在立杆内侧,其长度不宜小于３跨；(2）纵向水平杆接长宜用对接扣件,也可采用搭接。对接、搭接应符合下列规定：1）纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头至最近主节点的距离不宜大于纵距的1/3;2）搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于１00mm；3）纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。纵向水平杆对接接头布置3、剪刀撑搭设要求落地式卸料平台剪刀撑设置应符合下列规定:（１）在双排脚手架两端各设置一道剪刀撑，并由底向顶连续设置;（2）每道剪刀撑宽度不应小于４跨，且不应小于6m,斜杆与地面倾角宜在450~６00之间;（3)剪刀撑斜杆的接长宜采用搭接,搭接应符合:搭接长度不应小于１m,应采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于1０0mm;（４)剪刀撑随立杆、纵向和横向水平杆等同步搭设,各底层斜杆下端均必须支承在垫块或垫板上;4、连墙件的布置要求(1)宜靠近主节点设置,偏离主节点的距离不应大于３0０ｍｍ;（2)应从底层第一步纵向水平杆处开始设置，当该处设置有困难时,应采取其他可靠措施固定；(3)宜优先采用菱形布置,也可采用方形、矩形布置;保证每根连墙件有效覆盖面积≤４0m2；(４）连墙件中的连墙杆宜呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接，不应采用上斜连接；(5)连墙件设置示意图：5、扣件要求扣件安装应符合下列规定：（1）扣件规格必须与钢管外径相同；(2）螺栓拧紧力矩不应小于４0N•m，且不应大于65N•ｍ；(3）在主节点处固定纵向和横向水平杆、剪刀撑等用的直角扣件的中心点的相互距离不应大于１5０ｍm;(4）对接扣件的开口应朝上或朝内。6、落地式卸料平台的拆除落地式卸料平台拆除顺序(1)拆除顺序1)坚持先上后下、先加固后拆除的原则进行卸料平台钢管的拆除，不得上下同时作业；２）先拆除卸料平台顶部的模板、木方；3)然后一步一步地拆除钢管;４）以上操作,必须应传呼通讯统一指挥;5)在大片架子拆除之前先进行加固,以便拆除后保证外架完整、安全稳定；6)拆除工序容易出现人为而造成的事故,因此应特别重视安全，做到统一指挥，安全施工。五、落地式卸料平台拆除安全措施１.架子拆除前划出作业区,周围和交通要道竖立警戒标志并设专人进行监护、专人指挥，严禁非作业人员入内;2.作业人员必须正确佩带好个人防护用...
