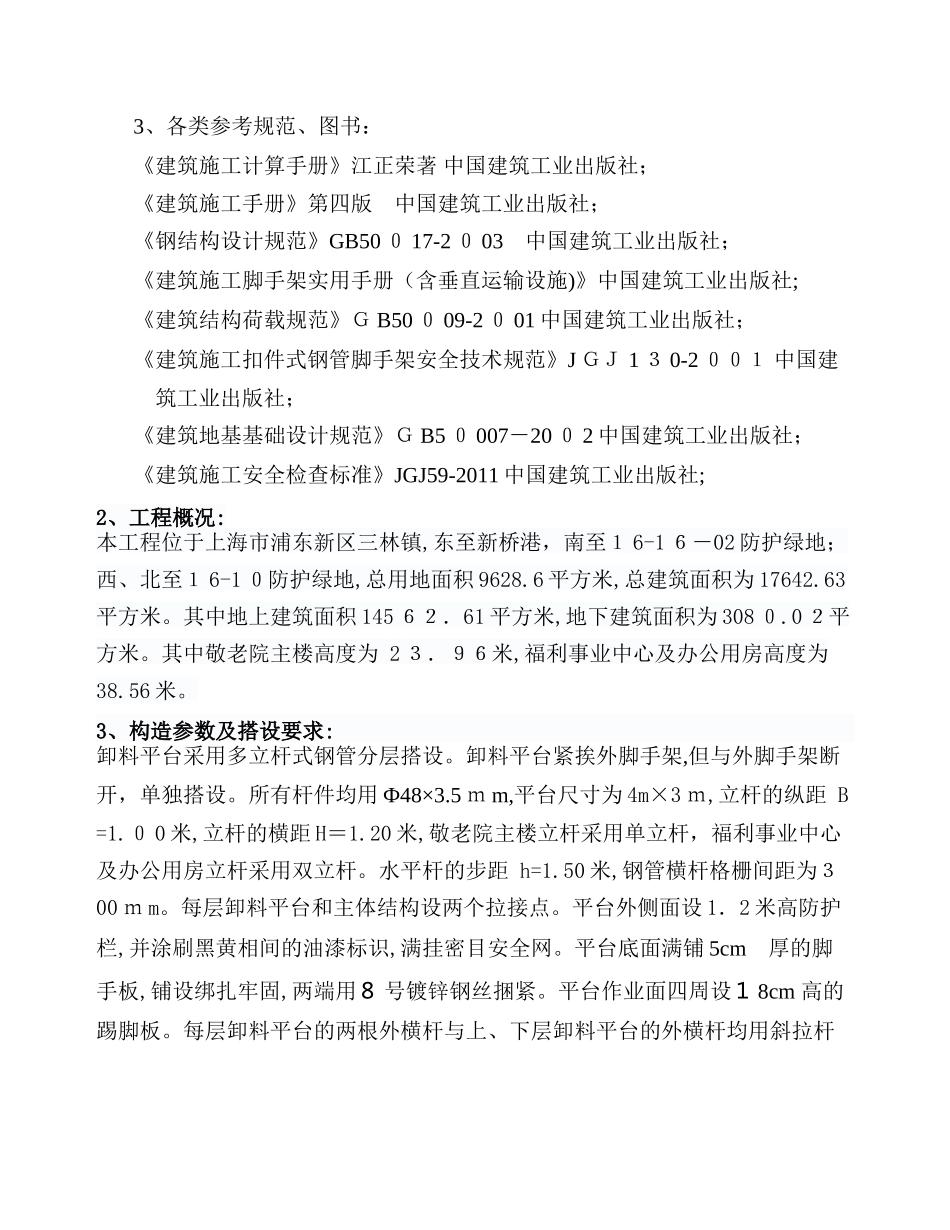

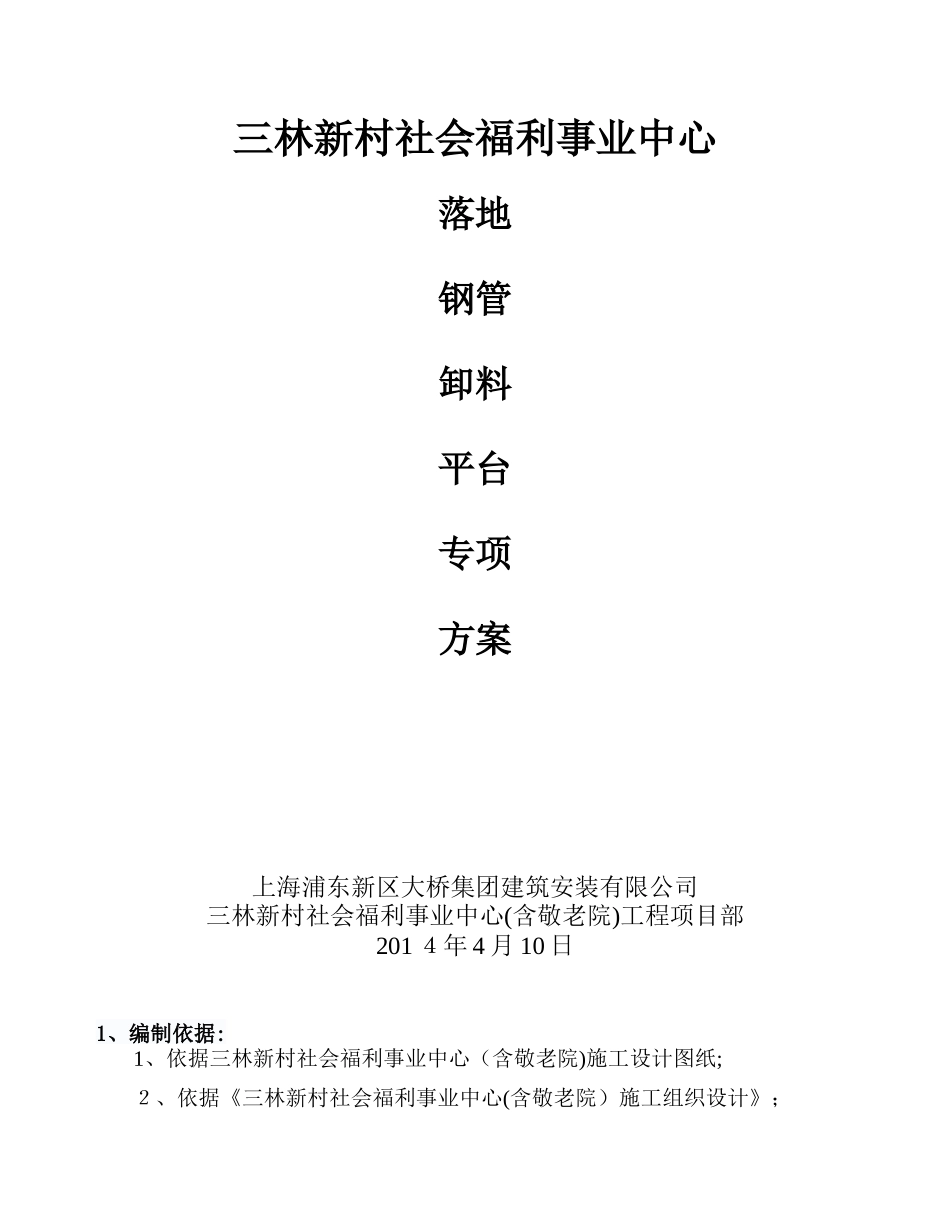

三林新村社会福利事业中心落地钢管卸料平台专项方案上海浦东新区大桥集团建筑安装有限公司三林新村社会福利事业中心(含敬老院)工程项目部201４年4月10日1、编制依据:1、依据三林新村社会福利事业中心（含敬老院)施工设计图纸;２、依据《三林新村社会福利事业中心(含敬老院）施工组织设计》；3、各类参考规范、图书：《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》GB50０17-2０03中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施)》中国建筑工业出版社;《建筑结构荷载规范》ＧB50０09-2０01中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JＧＪ1３0-2００１中国建筑工业出版社；《建筑地基基础设计规范》ＧB5０007－20０2中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社;2、工程概况:本工程位于上海市浦东新区三林镇,东至新桥港，南至１6-1６－02防护绿地；西、北至１6-1０防护绿地,总用地面积9628.6平方米,总建筑面积为17642.63平方米。其中地上建筑面积145６２．61平方米,地下建筑面积为308０.0２平方米。其中敬老院主楼高度为2３．９６米,福利事业中心及办公用房高度为38.56米。3、构造参数及搭设要求:卸料平台采用多立杆式钢管分层搭设。卸料平台紧挨外脚手架,但与外脚手架断开，单独搭设。所有杆件均用Ф48×3.5ｍm,平台尺寸为4m×3ｍ,立杆的纵距B=1.０0米,立杆的横距H＝1.20米,敬老院主楼立杆采用单立杆，福利事业中心及办公用房立杆采用双立杆。水平杆的步距h=1.50米,钢管横杆格栅间距为３00ｍm。每层卸料平台和主体结构设两个拉接点。平台外侧面设1．2米高防护栏,并涂刷黑黄相间的油漆标识,满挂密目安全网。平台底面满铺5cm厚的脚手板,铺设绑扎牢固,两端用８号镀锌钢丝捆紧。平台作业面四周设１8cm高的踢脚板。每层卸料平台的两根外横杆与上、下层卸料平台的外横杆均用斜拉杆加固连结。卸料平台架上堆积荷载不得超过1．０t,每次起吊重量不得超过0.8t。随吊随清运。4、卸料平台的搭设:４．１基础构造ﻫ落地式脚手架立杆底端用1２﹟槽钢仰铺，将立杆置于槽钢上。槽钢应铺设平稳,不能有悬空。４.2、杆件布置4.2.１落地式钢管卸料平台搭设高度为：敬老院主楼2２.2m和福利事业中心及办公用房32.2米,卸料平台尺寸为3．0ｍ×２.4m,立杆的纵距Ｂ=１.00米，立杆的横距H=１.20米，立杆采用双立杆。水平杆的步距h＝1.50米，卸料平台紧挨外脚手架，但与外脚手架断开,不得相联。4.2．2外脚手架立杆接头和横杆接头的要求：①立杆必须采用对接方式。②卸料平台立杆、大横杆交点处,所有杆件的交接部位必须用扣件连接。③立杆的垂直偏差:立杆的垂直偏差不大于h×1/300,即不大于100mｍ。横杆的水平偏差:横杆的水平偏差不大于1/230×L,且不大于５0mｍ，4.3、架体建筑物的拉结4.3.1、卸料平台架体与主体的拉结,每层设3个拉结点,拉结点必须均匀分布。4.3.2、拉结点必须用φ4８*3.5钢管，浇筑混凝土时同周边梁、板面预埋,预埋深度不小于３０0mm，露出长度不小于20０mm，进行钢性连接。连墙件扣件连接示意图4.4、剪刀撑的设置4．４.1剪刀撑的设置采用纵向连续设置，与地面的夹角为4５º。参见立面图。4.4.2卸料平台剪刀撑每侧边均有连续设置，斜杆的两端用回转扣件与立杆扣紧,在中间增加３个扣结点,最下面斜杆端头与立杆的接头距离为300mm。4.4.３剪刀撑搭接长度为100０mm,用三个扣件连接。4.５、操作层脚手板的铺设4.5.1脚手板必须铺满、铺严、铺稳，不得有探头板。4．５.２铺设方法：对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100~1５0mｍ。4.６、卸料平台操作层面防护操作平台周边作不低于1.2m的防护栏杆两道，下设0．1８m高挡脚板,并挂设密目安全网,且挂安全警示牌和限载标志。４．７、脚手架搭设顺序摆放扫地杆逐根树立立杆并与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第二步横杆安第三步横杆加设临时斜撑杆上端与第二步横杆扣紧(在装设连续墙杆后拆除)安第三、四步大横杆和小横杆安连墙杆接立杆加设剪刀撑铺设...
