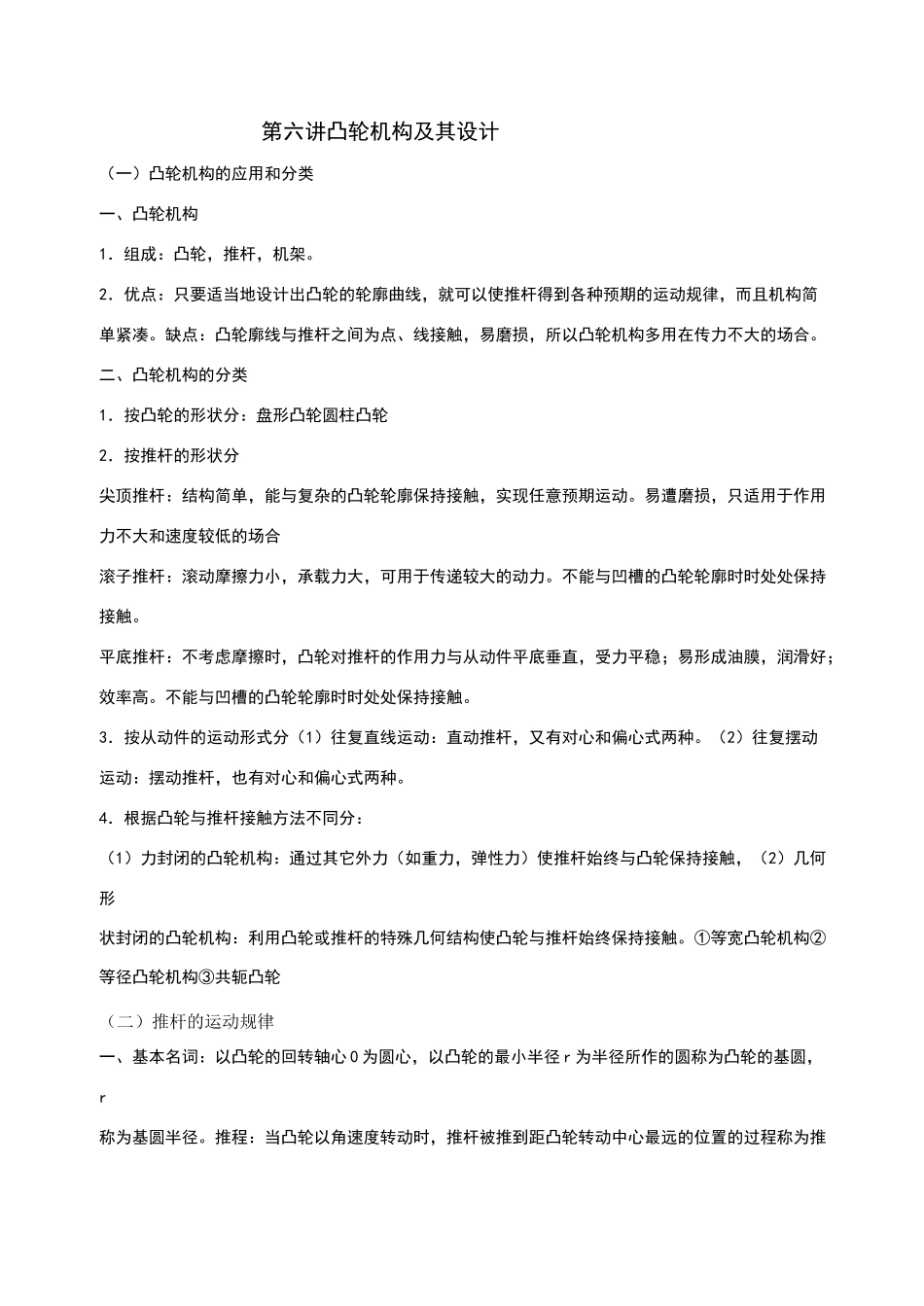

第六讲凸轮机构及其设计（一）凸轮机构的应用和分类一、凸轮机构1．组成：凸轮，推杆，机架
2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑
缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合
二、凸轮机构的分类1．按凸轮的形状分：盘形凸轮圆柱凸轮2．按推杆的形状分尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动
易遭磨损，只适用于作用力不大和速度较低的场合滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力
不能与凹槽的凸轮轮廓时时处处保持接触
平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高
不能与凹槽的凸轮轮廓时时处处保持接触
3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种
（2）往复摆动运动：摆动推杆，也有对心和偏心式两种
4．根据凸轮与推杆接触方法不同分：（1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触
①等宽凸轮机构②等径凸轮机构③共轭凸轮（二）推杆的运动规律一、基本名词：以凸轮的回转轴心 0 为圆心，以凸轮的最小半径 r 为半径所作的圆称为凸轮的基圆，r称为基圆半径
推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程

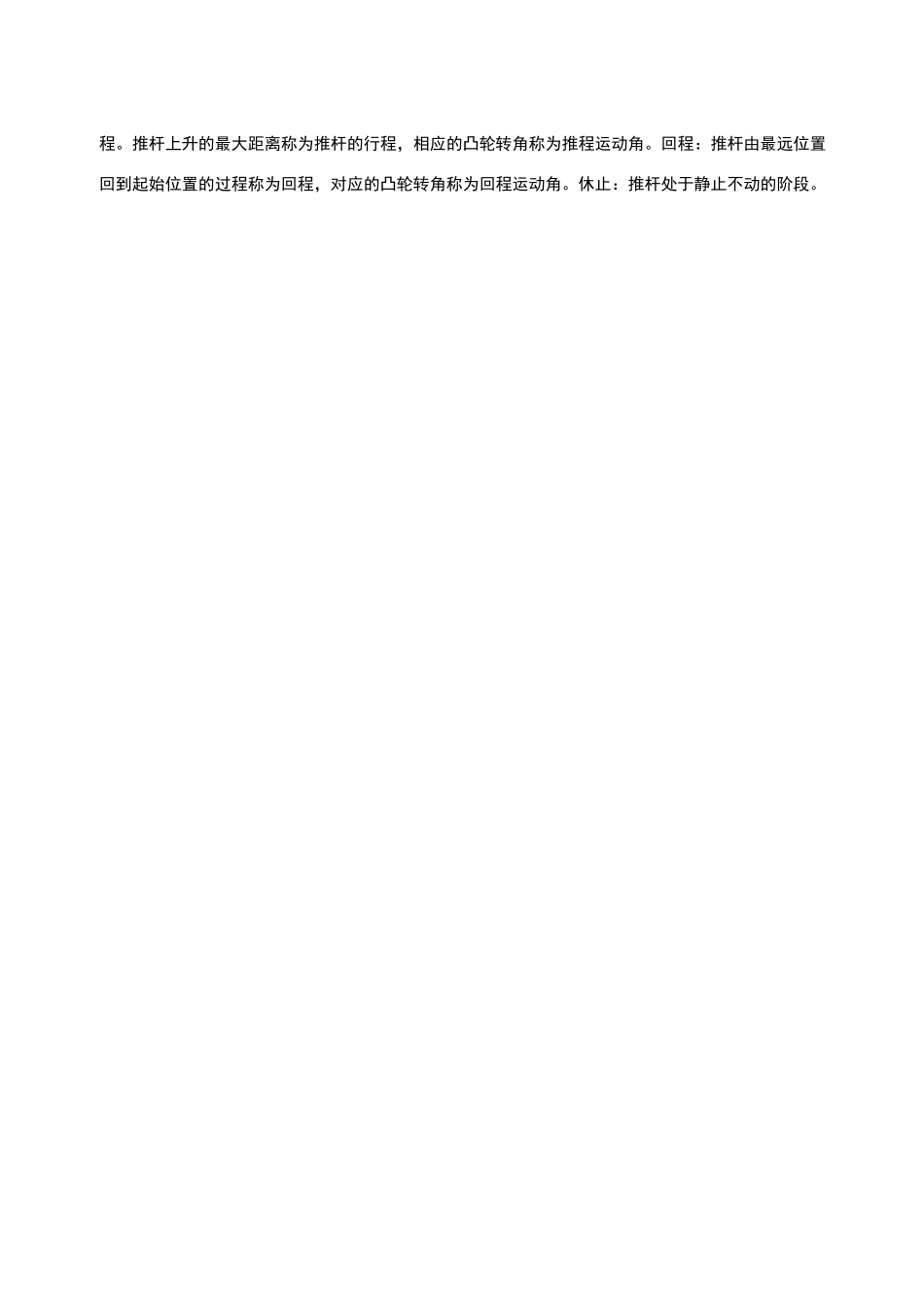

推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角
回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角
休止：推杆处于静止不动的阶段

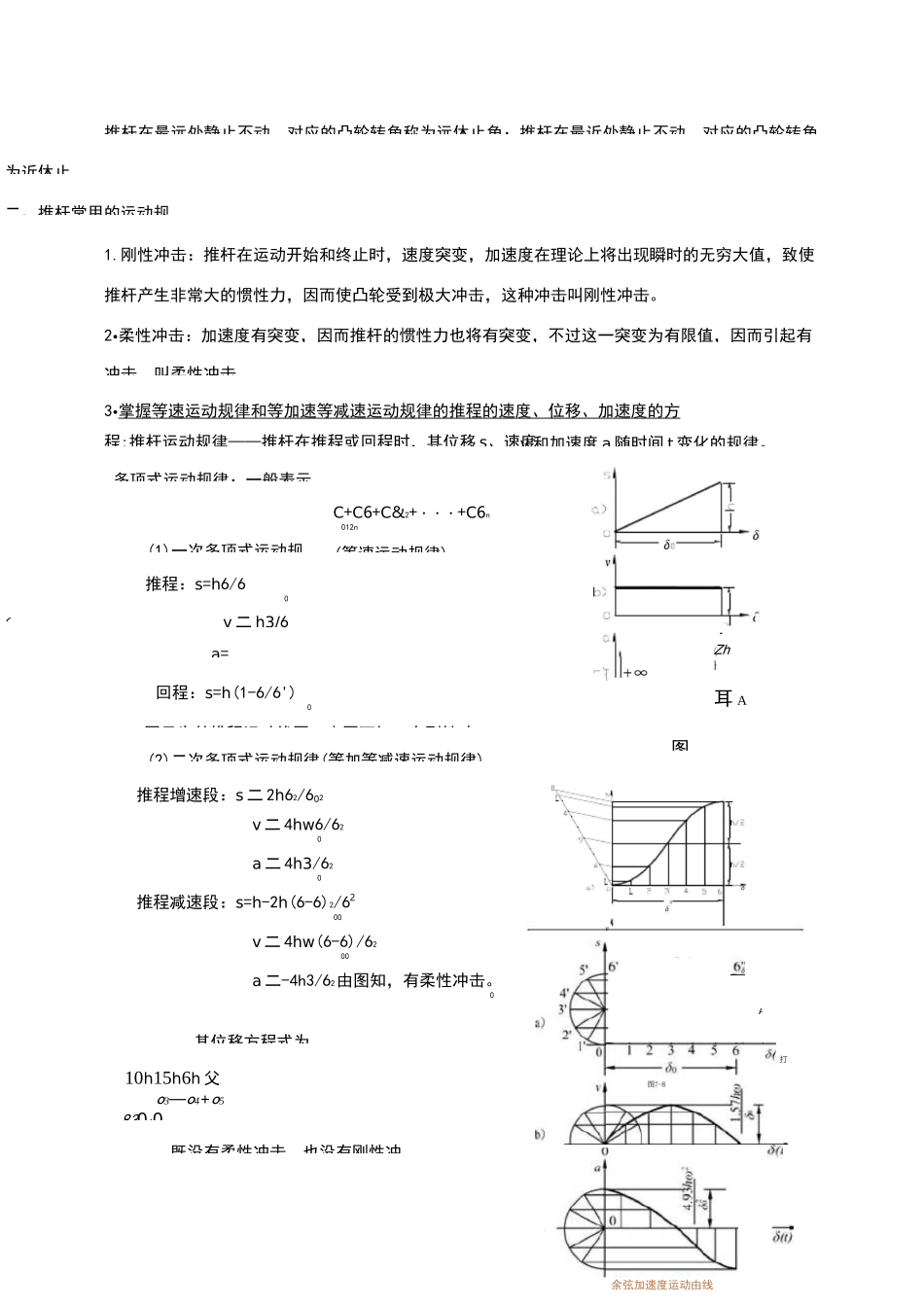

推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角为近休止二、推杆常用的运动规1
刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将
