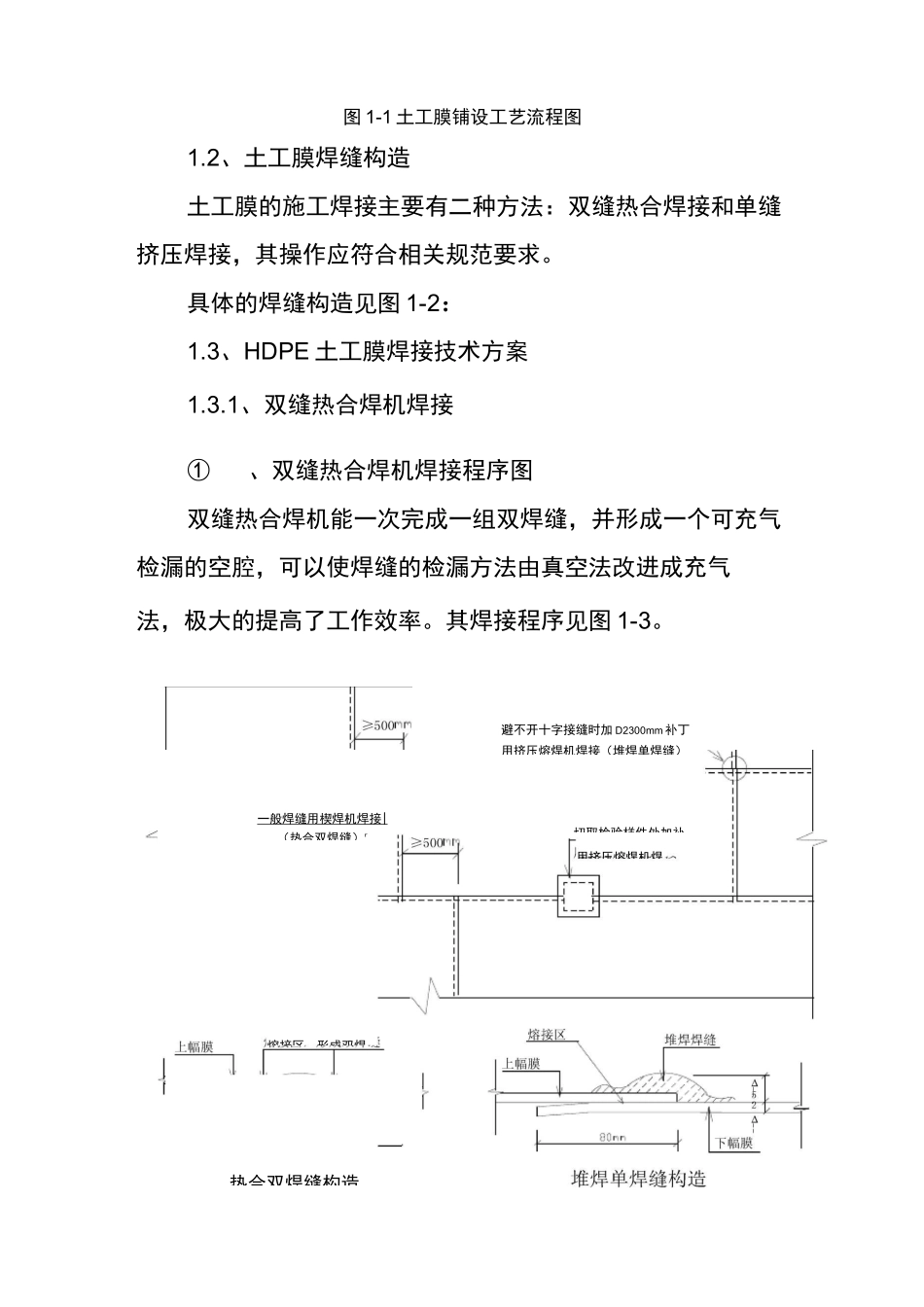

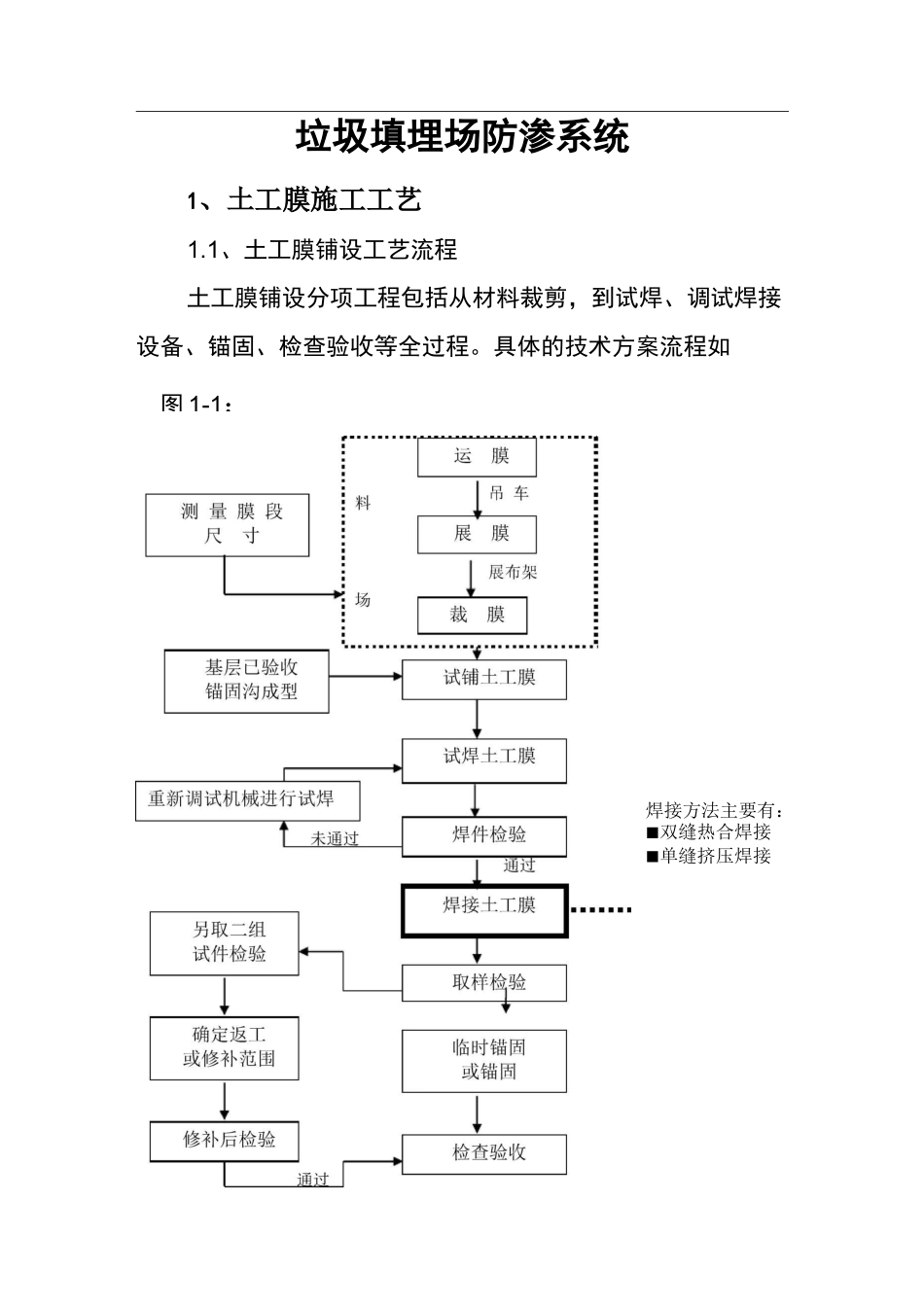

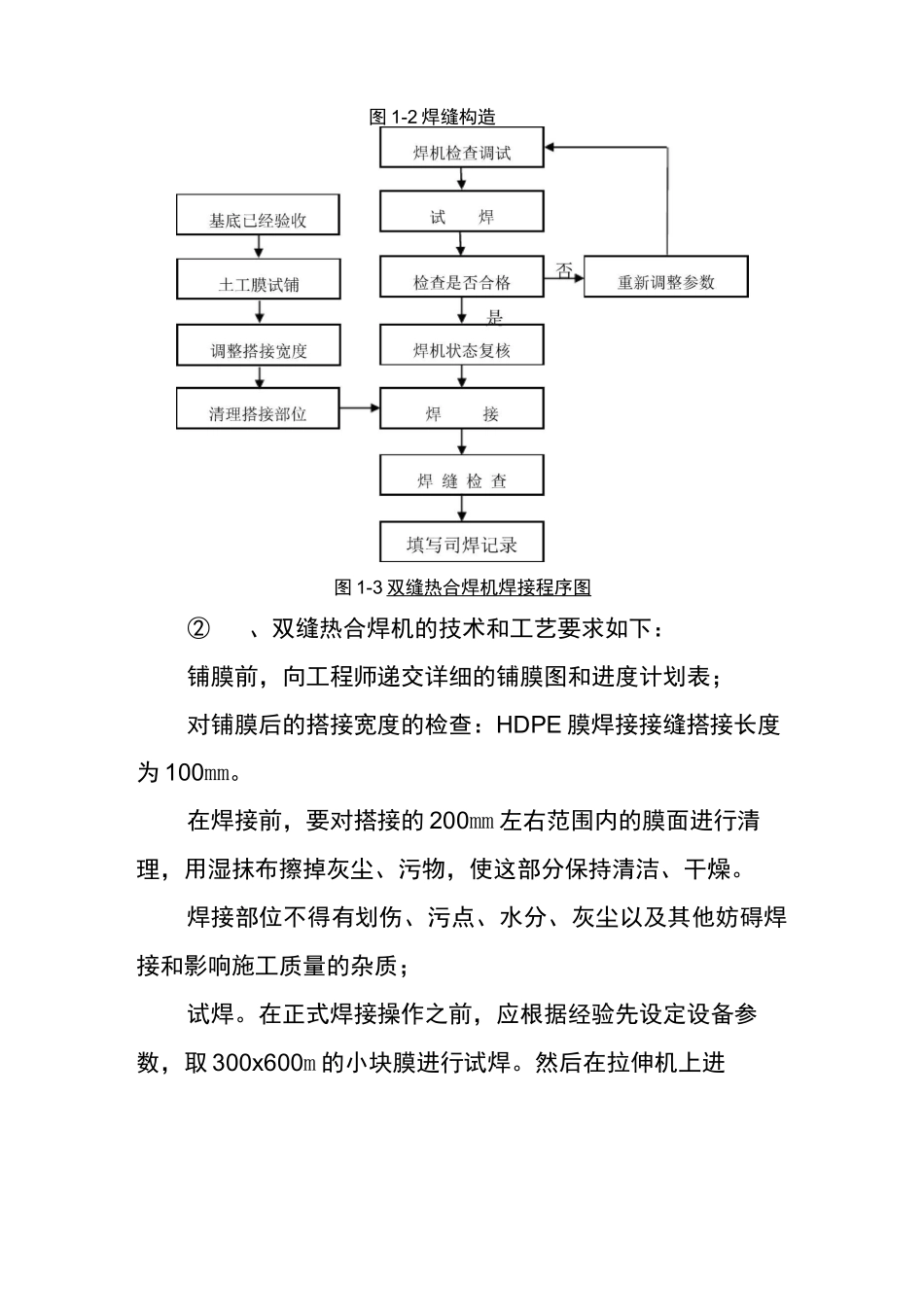

图 1-1：焊接方法主要有：■双缝热合焊接■单缝挤压焊接垃圾填埋场防渗系统1、土工膜施工工艺1.1、土工膜铺设工艺流程土工膜铺设分项工程包括从材料裁剪，到试焊、调试焊接设备、锚固、检查验收等全过程。具体的技术方案流程如J——-111焊缝检漏用空图 1-1 土工膜铺设工艺流程图1.2、土工膜焊缝构造土工膜的施工焊接主要有二种方法：双缝热合焊接和单缝挤压焊接，其操作应符合相关规范要求。具体的焊缝构造见图 1-2：1.3、HDPE 土工膜焊接技术方案1.3.1、双缝热合焊机焊接①、双缝热合焊机焊接程序图双缝热合焊机能一次完成一组双焊缝，并形成一个可充气检漏的空腔，可以使焊缝的检漏方法由真空法改进成充气法，极大的提高了工作效率。其焊接程序见图 1-3。一般焊缝用楔焊机焊接 | （热合双焊缝）r切取检验样件处加补用挤压熔焊机焊熔接区，形成双焊避不开十字接缝时加 D2300mm 补丁用挤压熔焊机焊接（堆焊单焊缝）热合双焊缝构造图 1-2 焊缝构造图 1-3 双缝热合焊机焊接程序图②、双缝热合焊机的技术和工艺要求如下：铺膜前，向工程师递交详细的铺膜图和进度计划表；对铺膜后的搭接宽度的检查：HDPE 膜焊接接缝搭接长度为 100mm。在焊接前，要对搭接的 200mm 左右范围内的膜面进行清理，用湿抹布擦掉灰尘、污物，使这部分保持清洁、干燥。焊接部位不得有划伤、污点、水分、灰尘以及其他妨碍焊接和影响施工质量的杂质；试焊。在正式焊接操作之前，应根据经验先设定设备参数，取 300x600m 的小块膜进行试焊。然后在拉伸机上进｛边过）I 趣塹生理鯉鯉｛通1 撕裂芾 虫上片 烬燧 内边斛行焊缝的剪切和剥离试验，如果不低于规定数值，则锁定参数，并以此为据开始正式焊接。否则，要重新确定参数，直到试验合格时为止。当温度、风速有较大变化时，亦应及时调整参数，重做试验，以确保用与施工的焊机性能、现场条件、产品质量符合规范要求。试焊成功或失败的评定标准按照图所示。对粘结的焊缝进行剪切和剥离检验时，只能膜被撕坏，不能出现焊口的破坏（即 FTB）… 亠 . • 内焊施日外坤谴 A空吒压堀试验通迫诘（通；tnt 断裂楚在下片（通过）i 撕裂带性上 ^ （先（失1.3.2、挤压熔焊机焊接①、挤压熔焊机焊接程序图对于大面积的 HDPE 土工膜，主要是使用双缝热合焊机进行焊接。但对于非直接搭接的部位以及局部修补、加强处理等情况下，都必须使用挤压熔焊机。挤压熔焊接的操作程序见图1-5。图 1-5 挤压熔焊机焊接...
