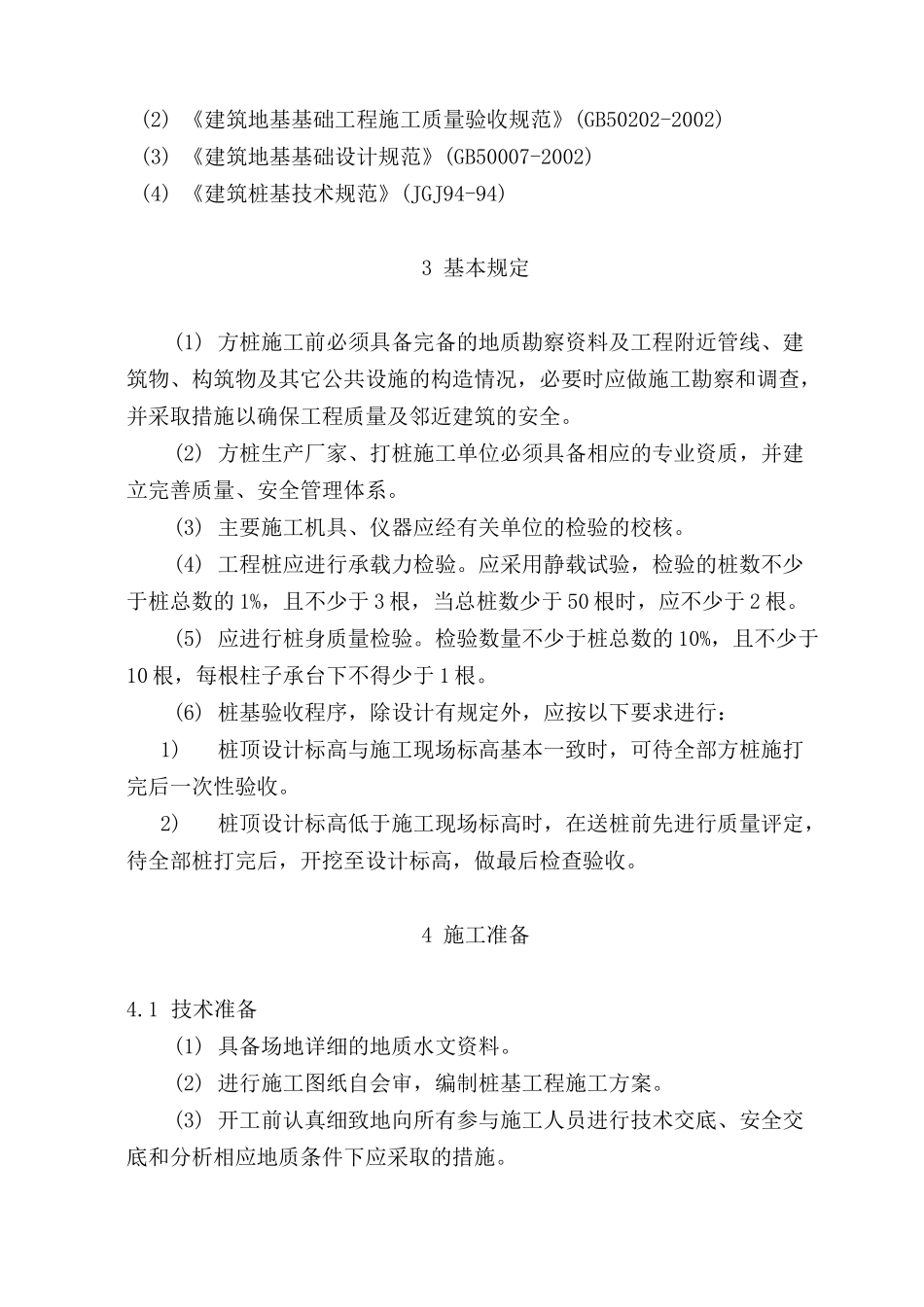

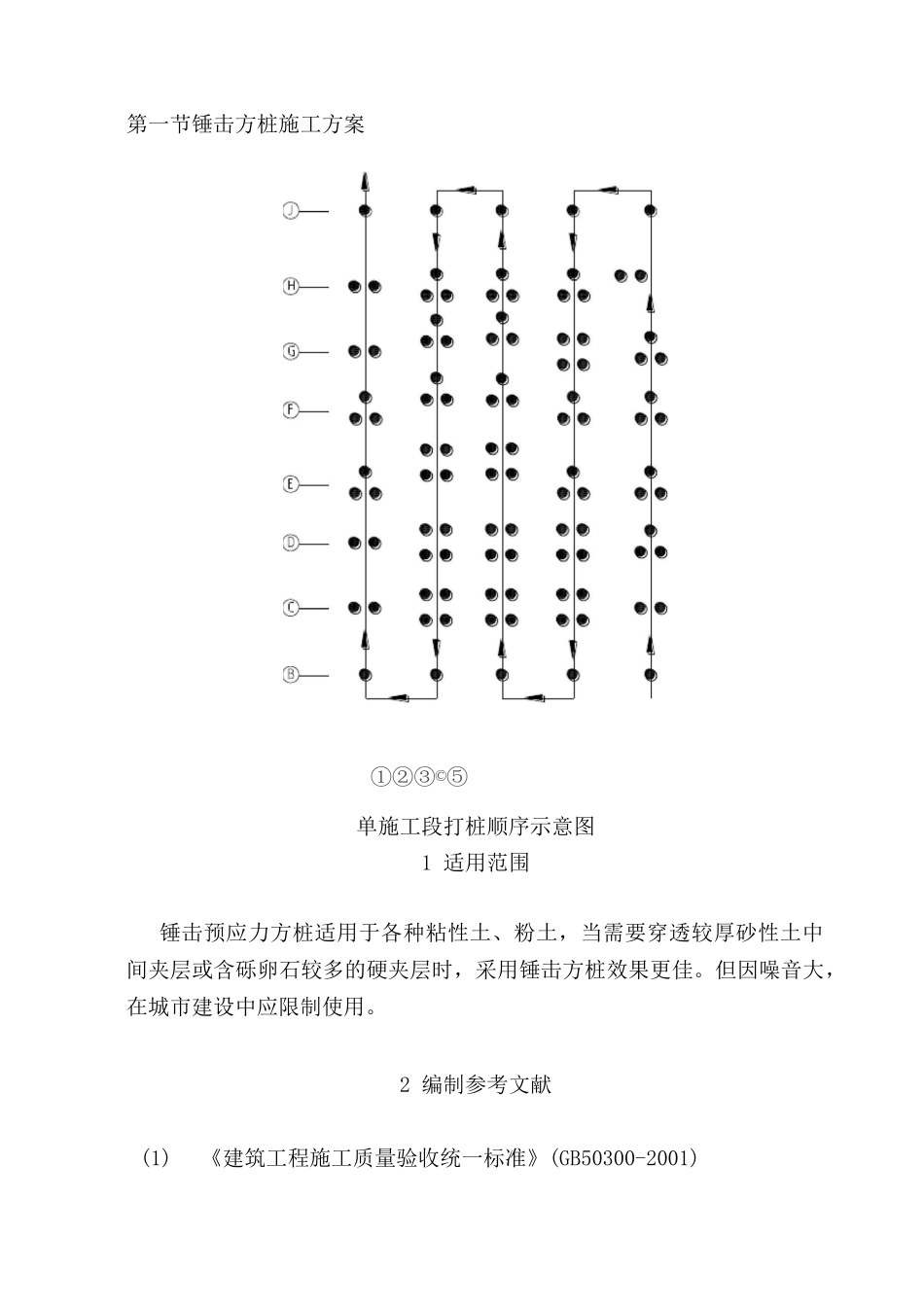

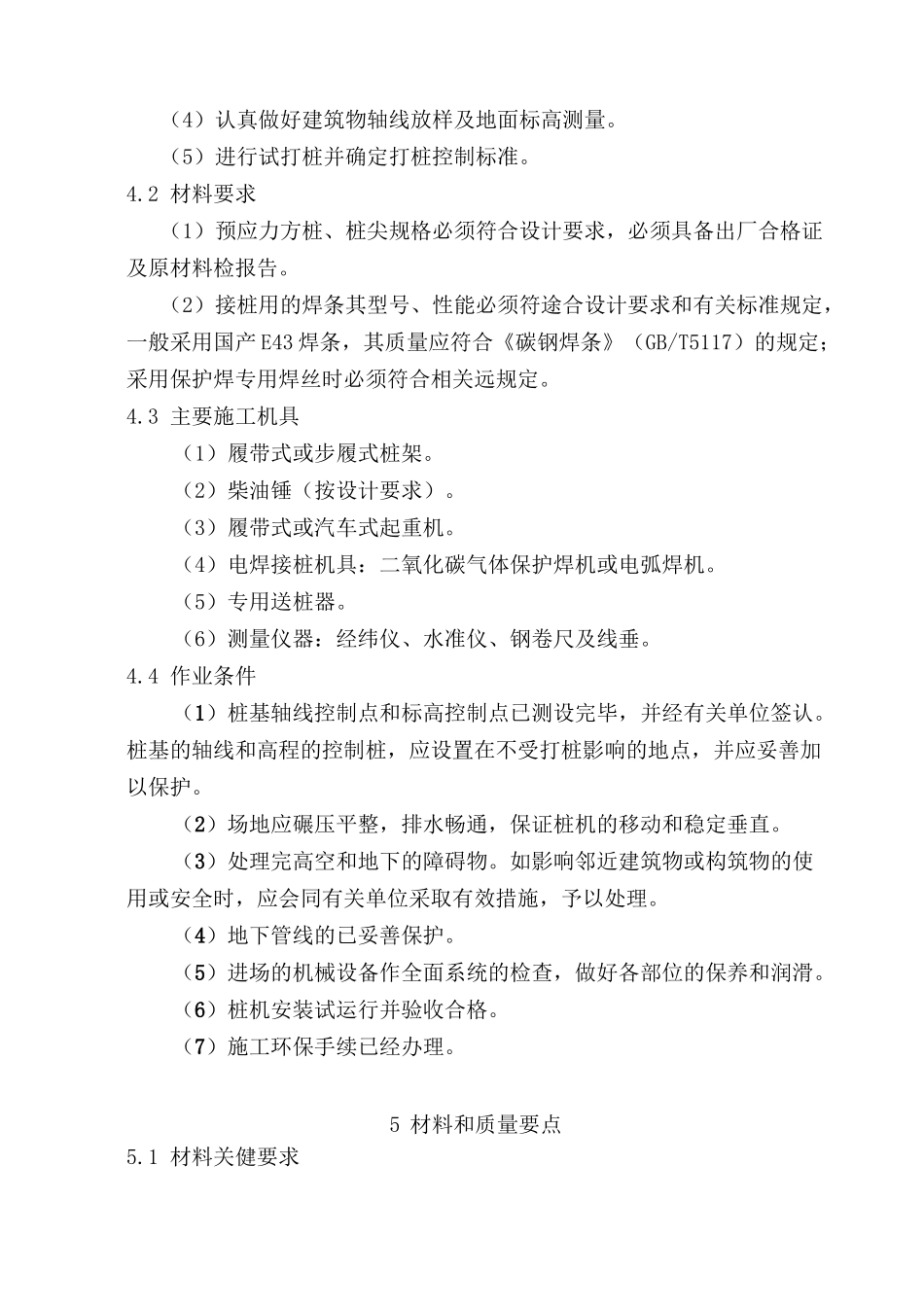

第一节锤击方桩施工方案①②③©⑤单施工段打桩顺序示意图1 适用范围锤击预应力方桩适用于各种粘性土、粉土，当需要穿透较厚砂性土中间夹层或含砾卵石较多的硬夹层时，采用锤击方桩效果更佳。但因噪音大，在城市建设中应限制使用。2 编制参考文献(1)《建筑工程施工质量验收统一标准》(GB50300-2001)(2) 《建筑地基基础工程施工质量验收规范》(GB50202-2002)(3) 《建筑地基基础设计规范》(GB50007-2002)(4) 《建筑桩基技术规范》(JGJ94-94)3 基本规定(1) 方桩施工前必须具备完备的地质勘察资料及工程附近管线、建筑物、构筑物及其它公共设施的构造情况，必要时应做施工勘察和调查，并采取措施以确保工程质量及邻近建筑的安全。(2) 方桩生产厂家、打桩施工单位必须具备相应的专业资质，并建立完善质量、安全管理体系。(3) 主要施工机具、仪器应经有关单位的检验的校核。(4) 工程桩应进行承载力检验。应采用静载试验，检验的桩数不少于桩总数的 1%，且不少于 3 根，当总桩数少于 50 根时，应不少于 2 根。(5) 应进行桩身质量检验。检验数量不少于桩总数的 10%，且不少于10 根，每根柱子承台下不得少于 1 根。(6) 桩基验收程序，除设计有规定外，应按以下要求进行：1)桩顶设计标高与施工现场标高基本一致时，可待全部方桩施打完后一次性验收。2)桩顶设计标高低于施工现场标高时，在送桩前先进行质量评定，待全部桩打完后，开挖至设计标高，做最后检查验收。4 施工准备4.1 技术准备(1) 具备场地详细的地质水文资料。(2) 进行施工图纸自会审，编制桩基工程施工方案。(3) 开工前认真细致地向所有参与施工人员进行技术交底、安全交底和分析相应地质条件下应采取的措施。（4）认真做好建筑物轴线放样及地面标高测量。（5）进行试打桩并确定打桩控制标准。4.2 材料要求（1）预应力方桩、桩尖规格必须符合设计要求，必须具备出厂合格证及原材料检报告。（2）接桩用的焊条其型号、性能必须符途合设计要求和有关标准规定，一般采用国产 E43 焊条，其质量应符合《碳钢焊条》（GB/T5117）的规定；采用保护焊专用焊丝时必须符合相关远规定。4.3 主要施工机具（1）履带式或步履式桩架。（2）柴油锤（按设计要求）。（3）履带式或汽车式起重机。（4）电焊接桩机具：二氧化碳气体保护焊机或电弧焊机。（5）专用送桩器。（6）测量仪器：经纬仪、水准仪、钢卷尺及线垂。4.4 作业条件（1）桩基轴线控制点和标高控制点已测设完毕，并经有...
