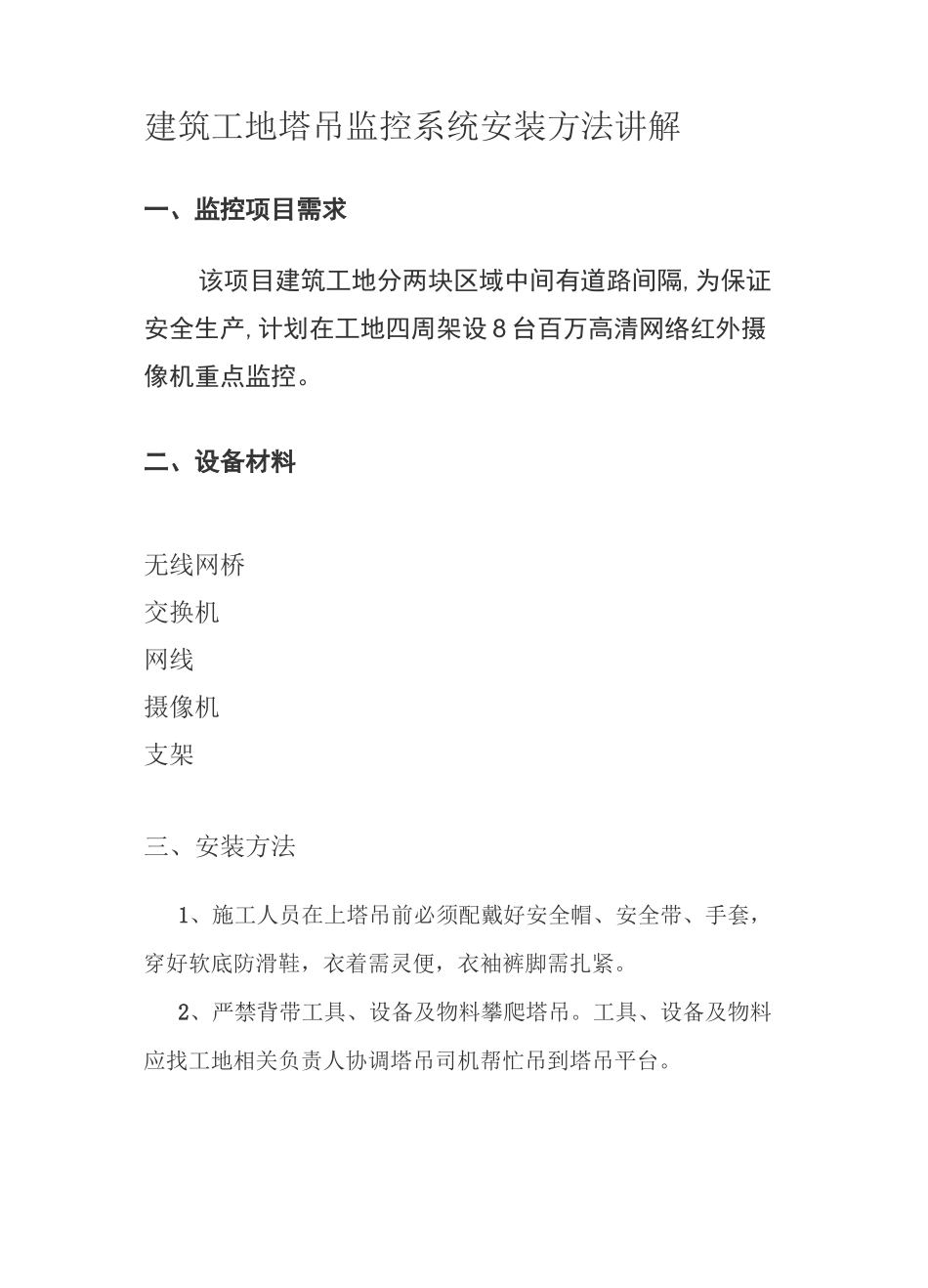

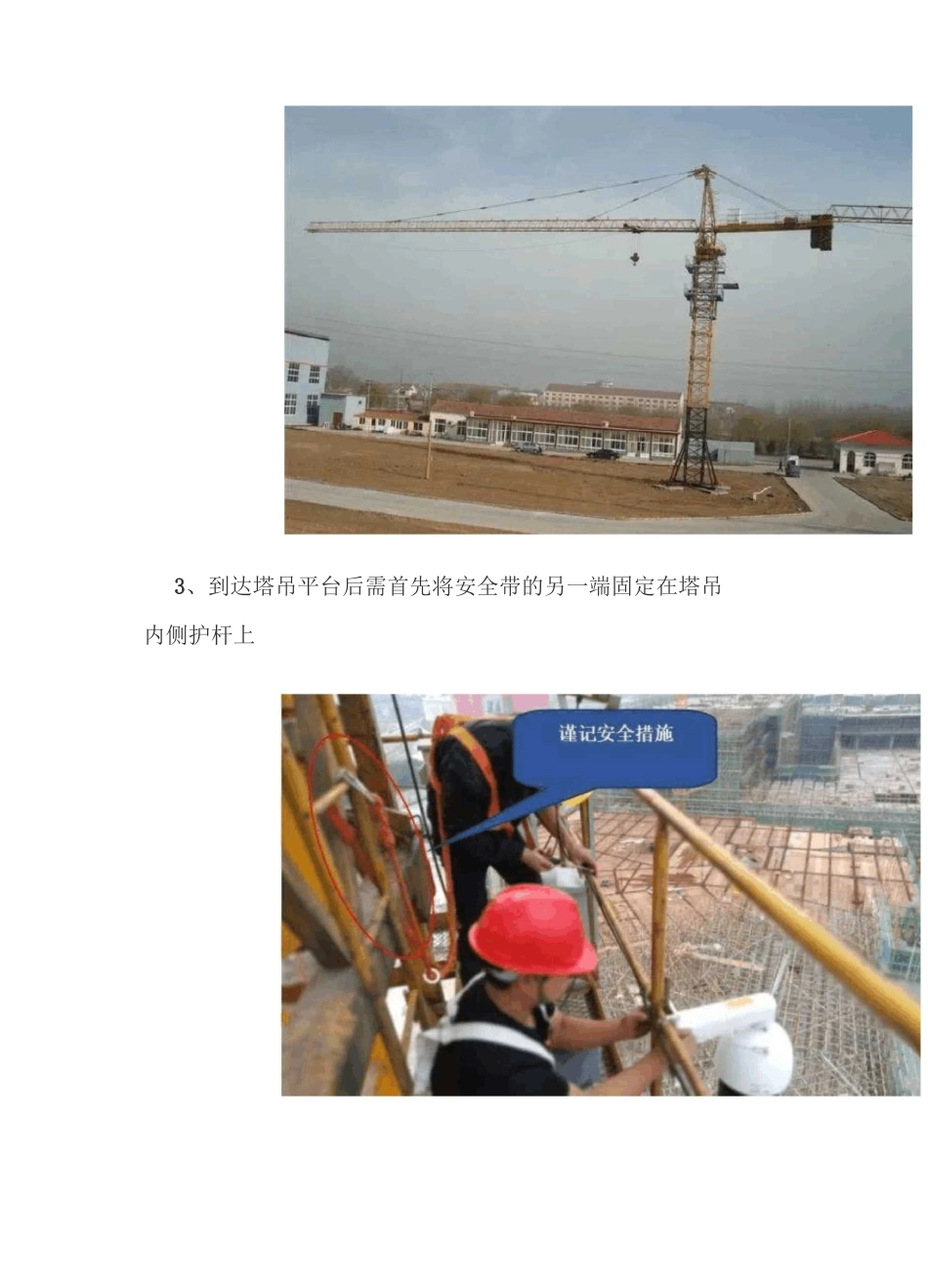

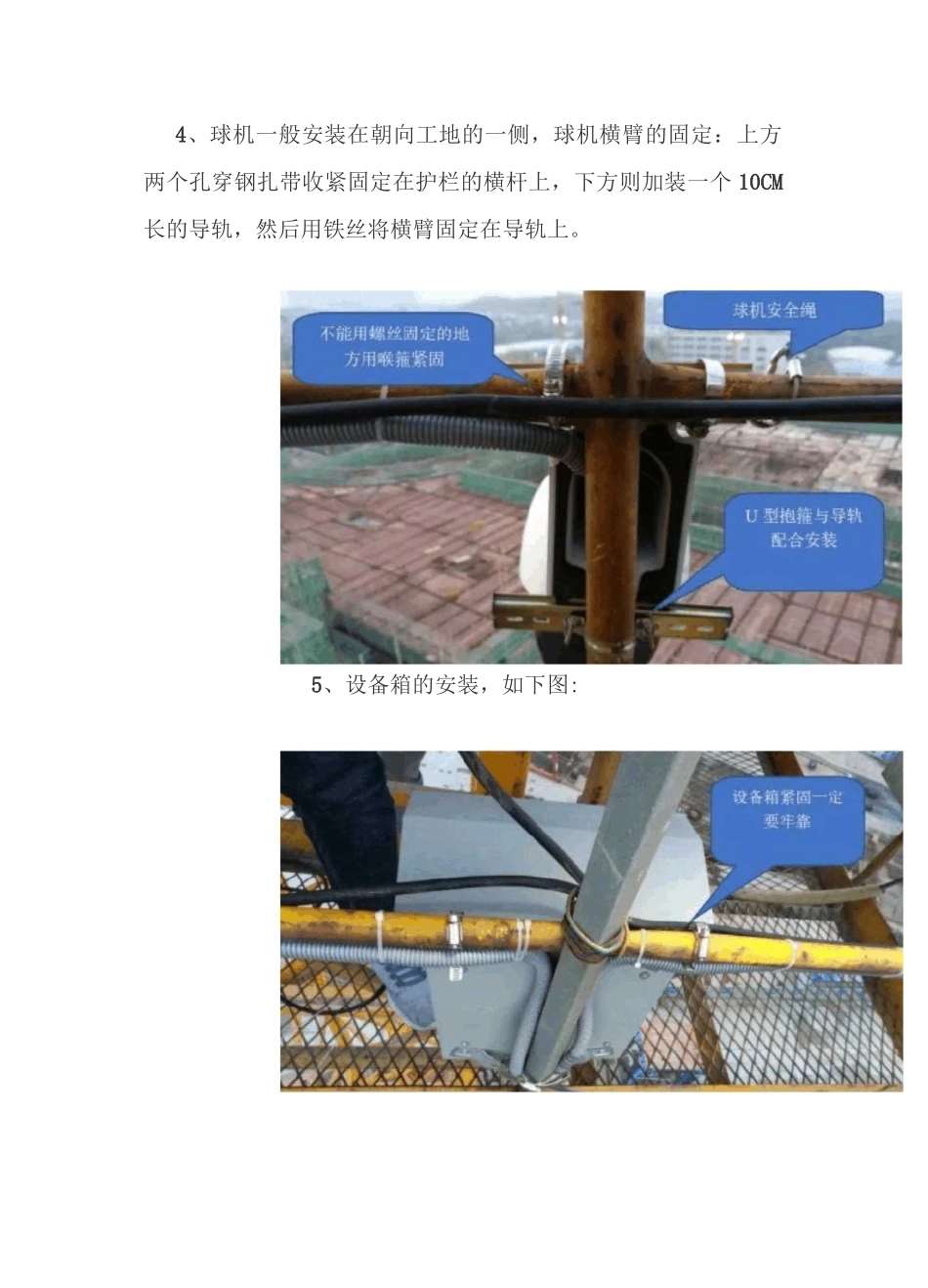

建筑工地塔吊监控系统安装方法讲解一、监控项目需求该项目建筑工地分两块区域中间有道路间隔,为保证安全生产,计划在工地四周架设 8 台百万高清网络红外摄像机重点监控。二、设备材料无线网桥交换机网线摄像机支架三、安装方法1、施工人员在上塔吊前必须配戴好安全帽、安全带、手套，穿好软底防滑鞋，衣着需灵便，衣袖裤脚需扎紧。2、严禁背带工具、设备及物料攀爬塔吊。工具、设备及物料应找工地相关负责人协调塔吊司机帮忙吊到塔吊平台。3、到达塔吊平台后需首先将安全带的另一端固定在塔吊内侧护杆上4、球机一般安装在朝向工地的一侧，球机横臂的固定：上方两个孔穿钢扎带收紧固定在护栏的横杆上，下方则加装一个 10CM长的导轨，然后用铁丝将横臂固定在导轨上。5、设备箱的安装，如下图:6、线路布放工艺。球机电源线和 220V 取电电源线都要套好波纹管，然后用扎带或扎丝沿栏杆绑扎，线路要“横平竖直美观〃，扎带间隔应平均且不超过 15CM。7、接线。220V 市电接入自动重合闸上桩，插好球机电源插头。球机端电源线如下图：将球机红黑两根电源线与 24V 电源的两根线对接，并用电工胶包好，接头套在波纹管内，球机的所有线头藏到横臂内。8、取电。一般塔吊下层平台都有照明灯的控制箱，取电线可接到其中一个熔断器的下桩，接电前要用万用表或电笔测试一下取电点。注意：不要接到时控开关下级。•11AI□当塔吊下层没有照明控制箱时还可以在塔吊的操作室配电箱内取电用电安全第一■-®•p■■四、系统优势1）替代光纤和专线，降低了网络建设成本，为用户节省大量的费用；2）工程建设周期短；3）扩充性强；4）可灵活方便的进行安装布署；5）提供高可靠性，保证不间断的视频监控6）传输速率高，实时性强；7）支持远程监控；8）设备成本低，性价比高。项目建筑工地为保证安全生产，在工地四周架设百万高清网络红外摄像机，进行对工地现场及周围情况进行时时监控。经安装调试完毕后，得到了客户满意的肯定，也为工地建设增加了一条强有力的保障五、注意事项无线网桥传输中间没有遮挡传输数据带宽在实际带宽之内
