微型桩(钢管桩)专项工程施工方案VIP免费

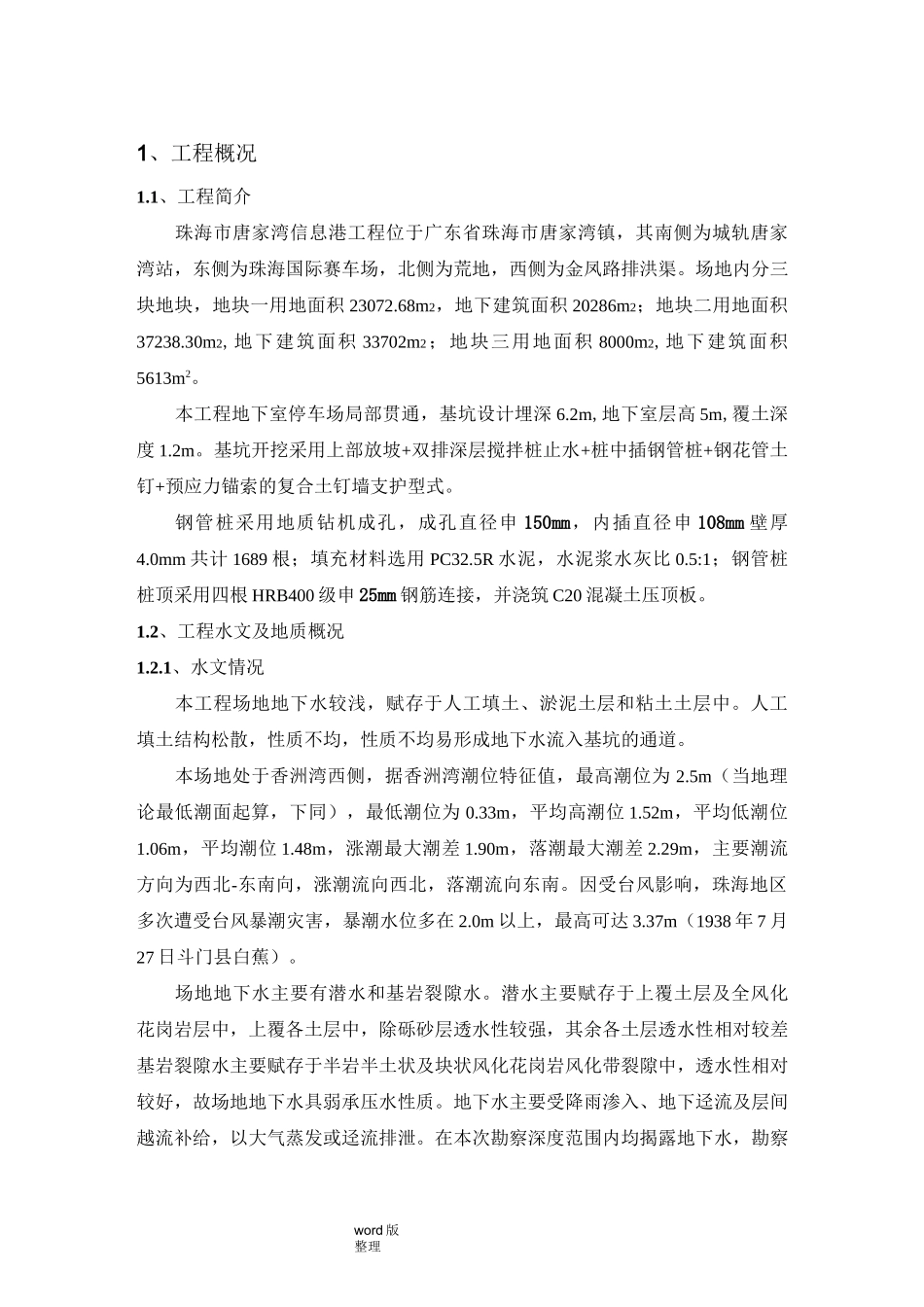

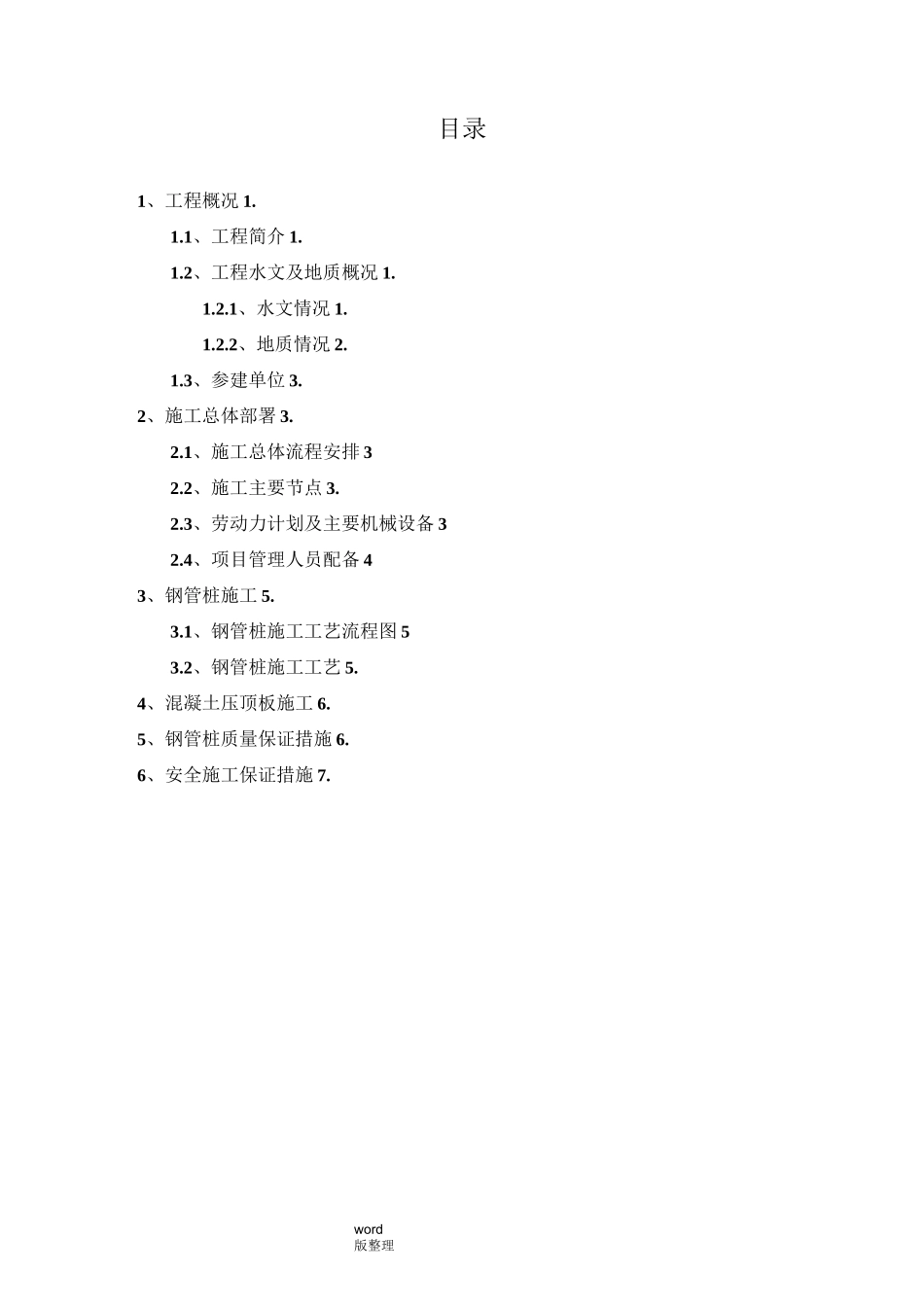

word版整理目录1、工程概况 1.1.1、工程简介 1.1.2、工程水文及地质概况 1.1.2.1、水文情况 1.1.2.2、地质情况 2.1.3、参建单位 3.2、施工总体部署 3.2.1、施工总体流程安排 32.2、施工主要节点 3.2.3、劳动力计划及主要机械设备 32.4、项目管理人员配备 43、钢管桩施工 5.3.1、钢管桩施工工艺流程图 53.2、钢管桩施工工艺 5.4、混凝土压顶板施工 6.5、钢管桩质量保证措施 6.6、安全施工保证措施 7.word 版整理1、工程概况1.1、工程简介珠海市唐家湾信息港工程位于广东省珠海市唐家湾镇，其南侧为城轨唐家湾站，东侧为珠海国际赛车场，北侧为荒地，西侧为金凤路排洪渠。场地内分三块地块，地块一用地面积 23072.68m2，地下建筑面积 20286m2；地块二用地面积37238.30m2,地下建筑面积 33702m2；地块三用地面积 8000m2,地下建筑面积5613m2。本工程地下室停车场局部贯通，基坑设计埋深 6.2m,地下室层高 5m,覆土深度 1.2m。基坑开挖采用上部放坡+双排深层搅拌桩止水+桩中插钢管桩+钢花管土钉+预应力锚索的复合土钉墙支护型式。钢管桩采用地质钻机成孔，成孔直径申 150mm，内插直径申 108mm 壁厚4.0mm 共计 1689 根；填充材料选用 PC32.5R 水泥，水泥浆水灰比 0.5:1；钢管桩桩顶采用四根 HRB400 级申 25mm 钢筋连接，并浇筑 C20 混凝土压顶板。1.2、工程水文及地质概况1.2.1、水文情况本工程场地地下水较浅，赋存于人工填土、淤泥土层和粘土土层中。人工填土结构松散，性质不均，性质不均易形成地下水流入基坑的通道。本场地处于香洲湾西侧，据香洲湾潮位特征值，最高潮位为 2.5m（当地理论最低潮面起算，下同），最低潮位为 0.33m，平均高潮位 1.52m，平均低潮位1.06m，平均潮位 1.48m，涨潮最大潮差 1.90m，落潮最大潮差 2.29m，主要潮流方向为西北-东南向，涨潮流向西北，落潮流向东南。因受台风影响，珠海地区多次遭受台风暴潮灾害，暴潮水位多在 2.0m 以上，最高可达 3.37m（1938 年 7 月27 日斗门县白蕉）。场地地下水主要有潜水和基岩裂隙水。潜水主要赋存于上覆土层及全风化花岗岩层中，上覆各土层中，除砾砂层透水性较强，其余各土层透水性相对较差基岩裂隙水主要赋存于半岩半土状及块状风化花岗岩风化带裂隙中，透水性相对较好，故场地地下水具弱承压水性质。地下水主要受降雨渗入、地下迳流及层间越流补给，以大气蒸发或迳流排泄。在本次勘察深度范围内均揭露地下水，勘察word版整理期...
