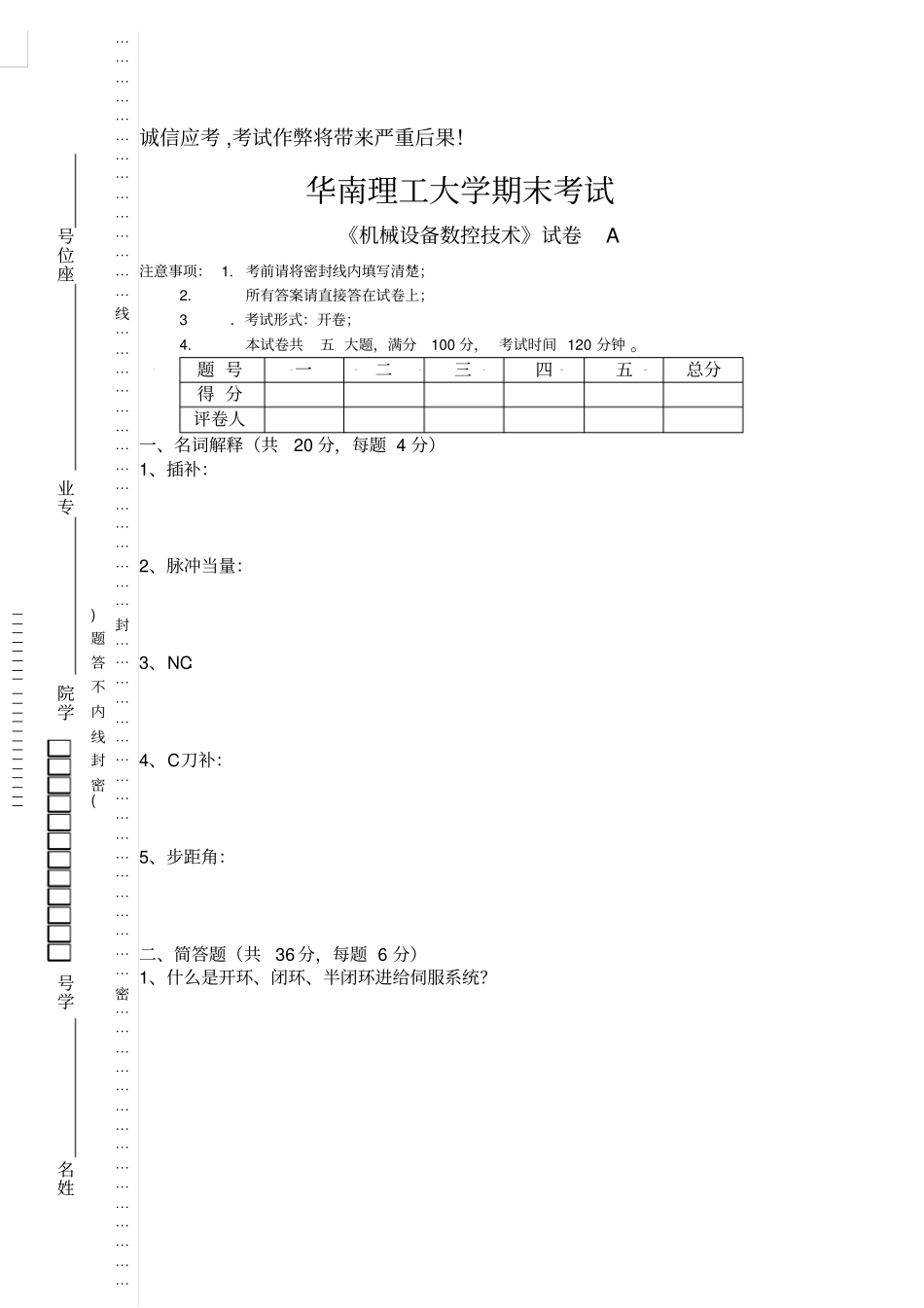

诚信应考 ,考试作弊将带来严重后果！华南理工大学期末考试《机械设备数控技术》试卷A 注意事项： 1. 考前请将密封线内填写清楚； 2. 所有答案请直接答在试卷上； 3．考试形式：开卷； 4. 本试卷共五 大题，满分100 分， 考试时间 120 分钟 。题 号一二三四五总分得 分评卷人一、名词解释（共20 分，每题 4 分）1、插补：2、脉冲当量：3、NC：4、C刀补：5、步距角：二、简答题（共36 分，每题 6 分）1、什么是开环、闭环、半闭环进给伺服系统？_____________________姓名学号学院专业座位号(密封线内不答题)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2、解释所给程序段“ N5G42G01X25000Y56000F150S350”中各字的意义。3、数控机床为什么要有刀补功能？4、基准脉冲插补和数据采样插补的特点。5、试比较硬件插补与软件插补的不同点。6、何谓对刀点、刀位点？为何要对刀？三、原理与计算题（共21 分，每题 7 分）1、试用框图说明第一象限逐点比较法直线插补的工作原理，并以如下直线为例说明。直线的起点坐标在原点O(0,0) ，终点为 A(2,3) ，单位均为脉冲当量单位。2、现有一光栅，其栅距P=0.016mm，指示光栅和标尺光栅上的光栅线纹夹角为θ =0.01 弧度，试求此光栅的摩尔条纹宽度W。3、CNC系统的控制软件一般包括哪几部分？简述各部分的主要功能。四、程序编写题（ 8 分）五、应用题（ 15 分，每题 5 分）1、按 ISO 标准确定如图所示数控机床的坐标系统各坐标轴正方向及命名，并在图上标示， 要求所标方向为刀具运动的正方向。说明确定的方法和步骤， 指出该机床为何种类型的机床（NC铣床、 NC车床？立式、卧式？） 。2、对照下图说明：（1）M03 指令的实现过程；（2）按下机床面板中的“停止工作” 按钮时系统的控制过程。数据交换区机床控制面板NC功能CNC零件加工程序⋯M03...数据输出数据输入PLC程序PLC数据输出数据输入电机等3、当用软件实现三相 (A、B、C 相) 步进电机的连续运行功能时，如用一个八位寄存器的 D0位对应于步进电机的A 相、D1位对应于 B 相、D2位对应于 C相，填写出三相六拍工作时，寄存器输出状态的变化情况。（x 表示未使用的位）。xxxxx00x0xxxxxxxxxxxxD7 D6 D5 D4 D3 D2 D1 D0参考答案一、名词解释（共20 分，每题 4 分）1、插补：数据密化的过程。 在数控...
