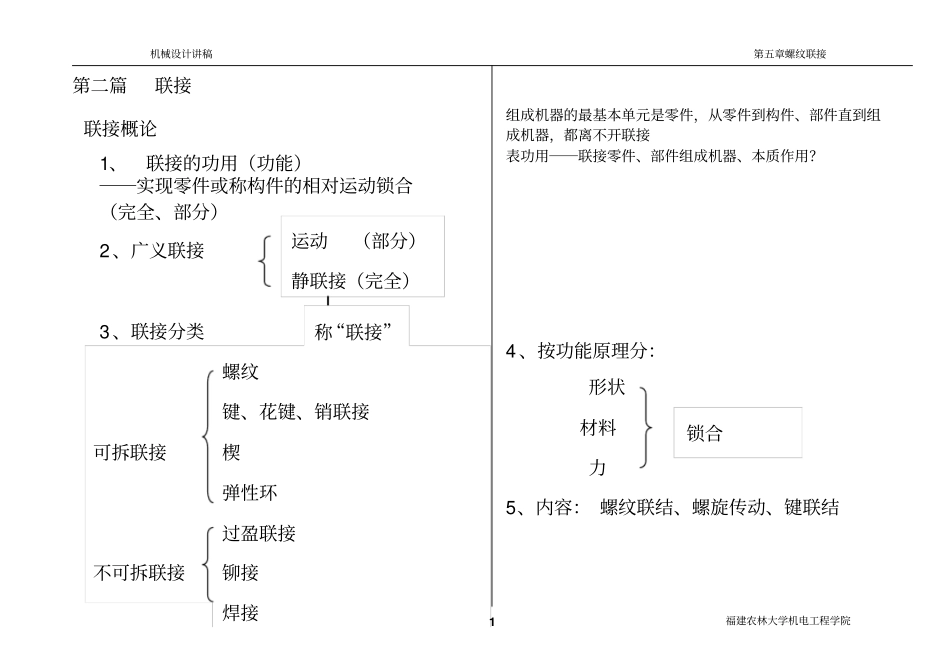

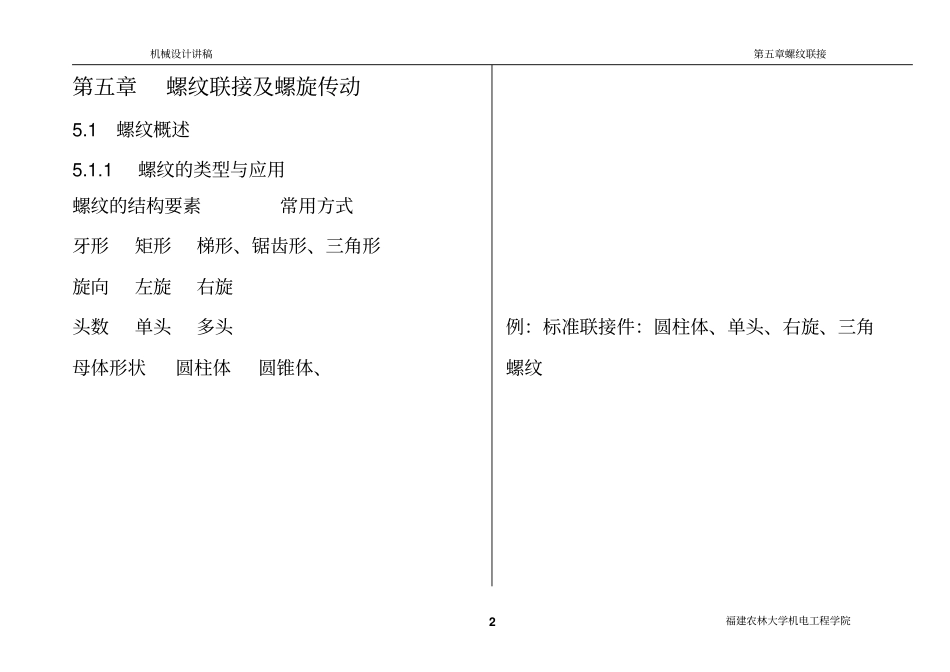

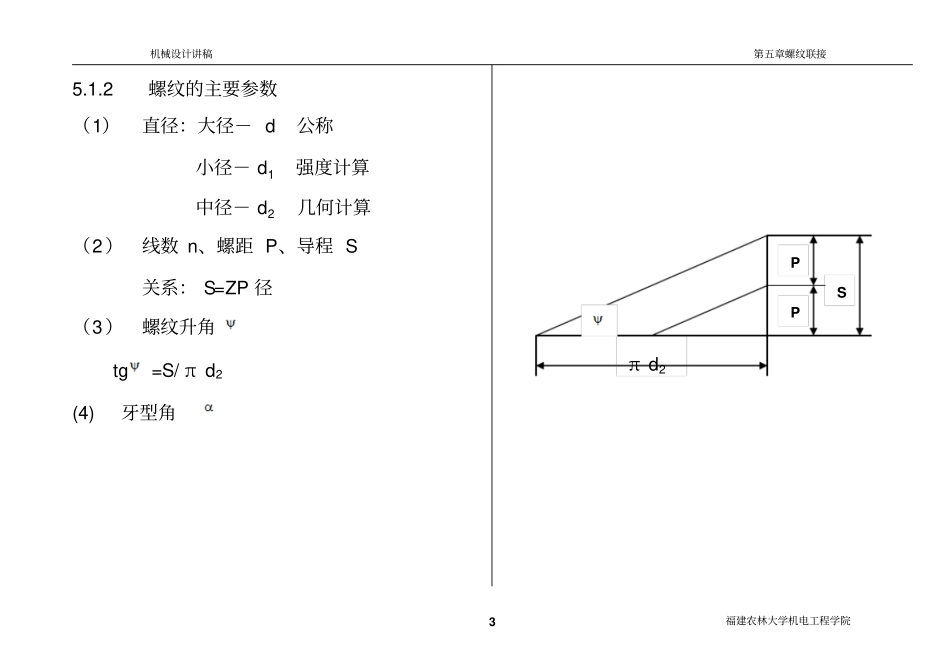

机械设计讲稿第五章螺纹联接福建农林大学机电工程学院1 第二篇联接联接概论1、联接的功用（功能）――实现零件或称构件的相对运动锁合（完全、部分）2、广义联接3、联接分类组成机器的最基本单元是零件，从零件到构件、部件直到组成机器，都离不开联接表功用――联接零件、部件组成机器、本质作用？4、按功能原理分：形状材料力5、内容： 螺纹联结、螺旋传动、键联结运动（部分）静联接（完全）称“联接”锁合螺纹键、花键、销联接楔弹性环过盈联接铆接焊接可拆联接不可拆联接机械设计讲稿第五章螺纹联接福建农林大学机电工程学院2 第五章螺纹联接及螺旋传动5.1 螺纹概述5.1.1 螺纹的类型与应用螺纹的结构要素常用方式牙形矩形梯形、锯齿形、三角形旋向左旋右旋头数单头多头母体形状圆柱体圆锥体、例：标准联接件：圆柱体、单头、右旋、三角螺纹机械设计讲稿第五章螺纹联接福建农林大学机电工程学院3 5.1.2 螺纹的主要参数（1）直径：大径－ d公称小径－ d1强度计算中径－ d2几何计算（2）线数 n、螺距 P、导程 S关系： S=ZP 径（3）螺纹升角tg=S/ π d2(4) 牙型角Sπ d2PP机械设计讲稿第五章螺纹联接福建农林大学机电工程学院4 5.1.3 螺纹的自锁与效率（1）自锁条件Ψ ＜v＝P/ cosα（2）效率：＝tg Ψ /tg(Ψ +v)一般使用 Ψ ＜20°∝Ψ20机械设计讲稿第五章螺纹联接福建农林大学机电工程学院5 5.2 螺纹联接的基本类型、标准联结件5.2.1主要类型结构上划分（1）螺栓联接 (研究对象 )[挂图 ]（2）螺钉联接 [挂图 ]（3）双头螺柱 [挂图 ]（4）紧定螺钉 （可传递不大的力或扭矩） [ 挂图 ]5.2.2 标准联接件（表5-2 ）机械设计讲稿第五章螺纹联接福建农林大学机电工程学院6 5.3 螺栓联接的预紧（1）目的： 提供正压力＝＞磨擦力确保紧密性工作前需拧紧＝＞预紧拧紧后螺栓受到预紧力（2）预紧力 F0① F0 的计算：式（ 5-2、24、25）② 与 F0 对应的拧紧力矩T：式（ 5-6、7）③ T 的控制方法P67 常用测力矩扳手（实物）定力矩扳手5.4螺栓联接的防松（1）松脱的原因振动轴向＝＞ F0 减小或消失周向温度变化＝＞变形差＝＞F0 下降＋周向振动＝＞螺母（杆）松动（2）防松方式（挂图）摩擦防松机械防松（形锁会）破坏螺纹机械设计讲稿第五章螺纹联接福建农林大学机电工程学院7 5.5 螺纹联接的强度计算5.5.1 工作类型与承载分析松螺联接紧螺栓联接预紧力无有外载方向轴向、横向轴向、横向图...
