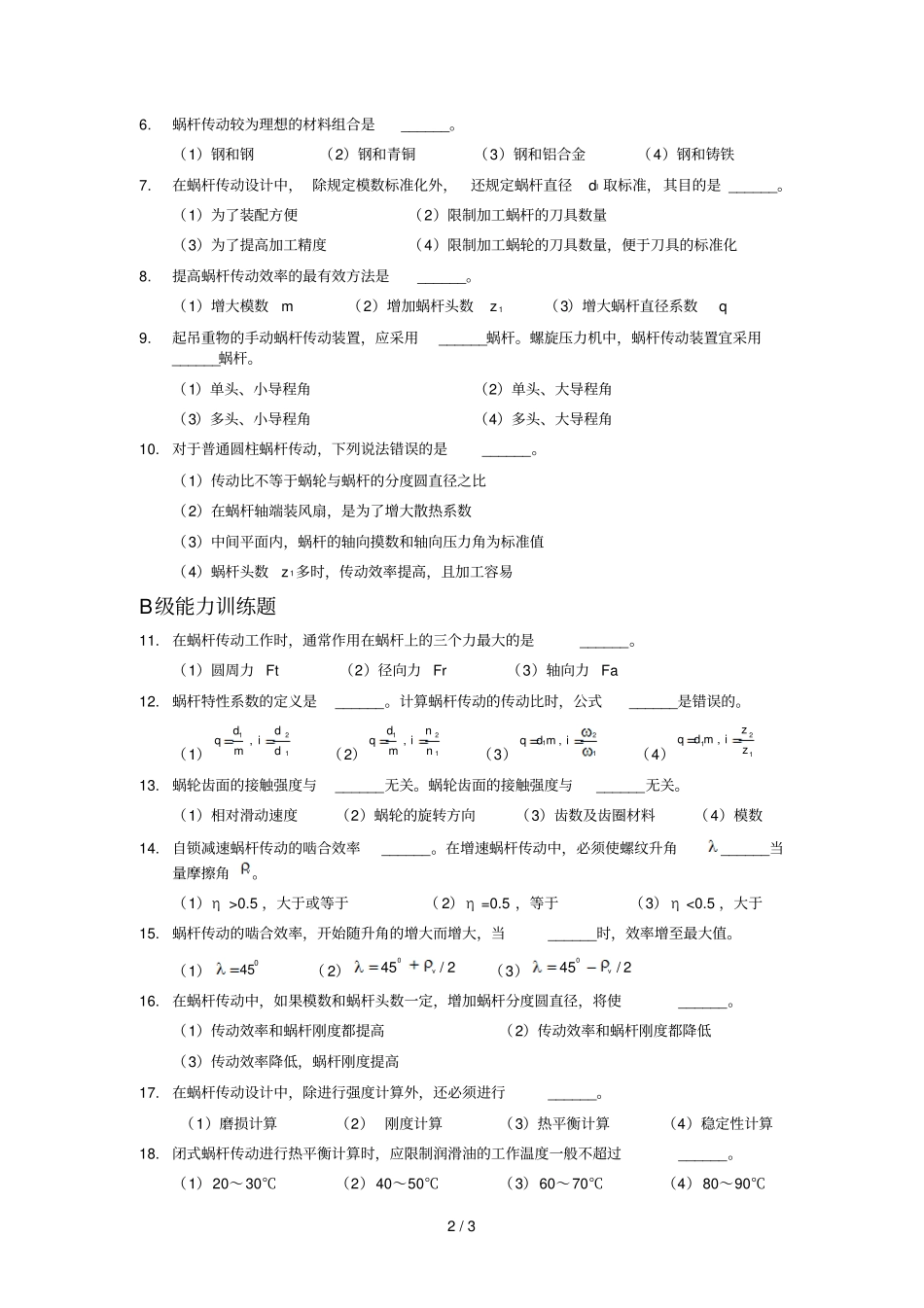

1 / 3 第 14 章蜗杆传动1． 运 动 分 析 :正确啮合的条件，自锁条件，压力角 α 、导程角 γ 、螺旋角 β2． 齿 轮 材 料 :蜗杆副选材原则，热处理工艺3． 受力 分 析 : Ft 、Fr 、Fa，失效形式，设计准则4． 设 计 计 算 :直径系数，主要参数，蜗轮疲劳强度，热平衡计算5． 结构与润滑 :蜗杆、蜗轮结构型式，润滑方式【思考题】14-1 蜗杆传动的特点及应用场合是什么？14-2 为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？14-3 蜗杆直径系数的含义是什么？为什么要引入蜗杆直径系数？14-4 蜗杆传动的传动比计算公式是什么？它是否等于蜗杆和蜗轮的节圆直径之比？14-5 如何进行蜗杆传动的受力分析？各力方向如何确定？与齿轮传动的受力有何不同？14-6 蜗杆传动的主要失效形式是什么？相应的设计准则是什么？14-7 在蜗杆传动的强度计算中，为什么只考虑蜗轮的强度？蜗杆的强度任何考虑？蜗杆的刚度在什么情况下才需要计算？14-8 蜗杆传动的效率受哪些因素影响？为什么具有自锁特性的蜗杆传动，其啮合效率通常只有 40%左右？14-9 为什么蜗杆传动要进行热平衡的计算？采用什么原理进行计算？当热平衡不满足要求时，可以采取什么措施？A级能力训练题1.与齿轮传动相比较，不能作为蜗杆传动的优点的是______。（1）传动平稳，噪音小（2）传动比可以很大（3）在一定条件下能自锁（4）传动效率高2.蜗杆与蜗轮正确啮合条件中，应除去______。（1）21tamm（2）21ta（ 3）21（ 4）螺旋方向相同3.蜗杆传动的主要失效形式是______。（1）蜗杆断裂（2）蜗轮轮齿折断（3）蜗轮齿面产生胶合、疲劳点蚀及磨损4.蜗杆传动的失效形式与______因素关系不大。（1）蜗杆传动副的材料（2）蜗杆传动载荷性质（3）蜗杆传动的滑动速度（4）蜗杆传动的散热条件5.在润滑良好的情况下，减摩性最好的蜗轮材料是______。（1）铸铁（2）黄铜（3）锡青铜（4）无锡青铜2 / 3 6.蜗杆传动较为理想的材料组合是______。（1）钢和钢（2）钢和青铜（3）钢和铝合金（4）钢和铸铁7.在蜗杆传动设计中， 除规定模数标准化外，还规定蜗杆直径dl 取标准，其目的是 ______。（1）为了装配方便（2）限制加工蜗杆的刀具数量（3）为了提高加工精度（4）限制加工蜗轮的刀具数量，便于刀具的标准化8.提高蜗杆传动效率的最有效方法是______。（1）增大模数m （2）增加蜗杆头数z 1（3）增大蜗杆直径系数q 9.起吊重物的手动蜗杆传动...
