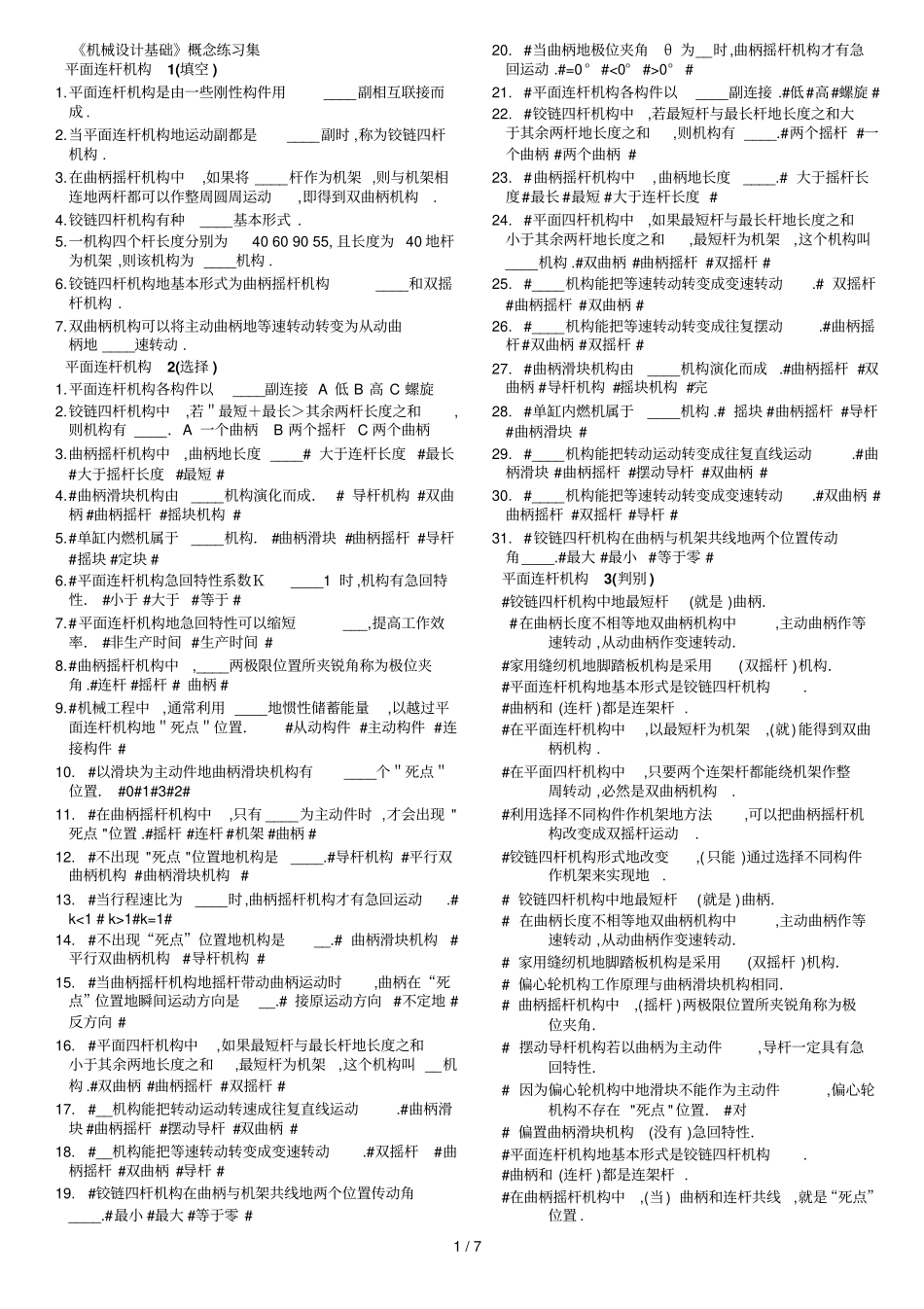

1 / 7 《机械设计基础》概念练习集平面连杆机构1(填空 ) 1.平面连杆机构是由一些刚性构件用____副相互联接而成 . 2.当平面连杆机构地运动副都是____副时 ,称为铰链四杆机构 . 3.在曲柄摇杆机构中,如果将 ____杆作为机架 ,则与机架相连地两杆都可以作整周圆周运动,即得到双曲柄机构. 4.铰链四杆机构有种____基本形式 . 5.一机构四个杆长度分别为40 60 90 55, 且长度为 40 地杆为机架 ,则该机构为 ____机构 . 6.铰链四杆机构地基本形式为曲柄摇杆机构____和双摇杆机构 . 7.双曲柄机构可以将主动曲柄地等速转动转变为从动曲柄地 ____速转动 . 平面连杆机构2(选择 ) 1.平面连杆机构各构件以____副连接 A 低 B 高 C 螺旋2.铰链四杆机构中,若＂最短＋最长＞其余两杆长度之和,则机构有 ____．A 一个曲柄B 两个摇杆 C 两个曲柄3.曲柄摇杆机构中,曲柄地长度 ____# 大于连杆长度 #最长#大于摇杆长度 #最短 # 4.#曲柄滑块机构由____机构演化而成． # 导杆机构 #双曲柄 #曲柄摇杆 #摇块机构 # 5.#单缸内燃机属于____机构． #曲柄滑块 #曲柄摇杆 #导杆#摇块 #定块 # 6.#平面连杆机构急回特性系数Ｋ____1 时 ,机构有急回特性． #小于 #大于 #等于 # 7.#平面连杆机构地急回特性可以缩短___,提高工作效率． #非生产时间 #生产时间 # 8.#曲柄摇杆机构中,____两极限位置所夹锐角称为极位夹角 .#连杆 #摇杆 # 曲柄 # 9.#机械工程中,通常利用 ____地惯性储蓄能量,以越过平面连杆机构地＂死点＂位置．#从动构件 #主动构件 #连接构件 # 10.#以滑块为主动件地曲柄滑块机构有____个＂死点＂位置． #0#1#3#2# 11.#在曲柄摇杆机构中,只有 ____为主动件时 ,才会出现 "死点 "位置 .#摇杆 #连杆 #机架 #曲柄 # 12.#不出现 "死点 "位置地机构是____.#导杆机构 #平行双曲柄机构 #曲柄滑块机构 # 13.#当行程速比为____时,曲柄摇杆机构才有急回运动.# k<1 # k>1#k=1# 14.#不出现“死点”位置地机构是__.# 曲柄滑块机构#平行双曲柄机构#导杆机构 # 15.#当曲柄摇杆机构地摇杆带动曲柄运动时,曲柄在“死点”位置地瞬间运动方向是__.# 接原运动方向 #不定地 #反方向 # 16.#平面四杆机构中,如果最短杆与最长杆地长度之和小于其余两地长度之和,最短杆为机架,这个机构叫 __机构 .#双曲柄 #曲柄摇杆 #双摇杆 # 17.#__机构能把转动运动转速成往复直线运动.#曲柄滑...
