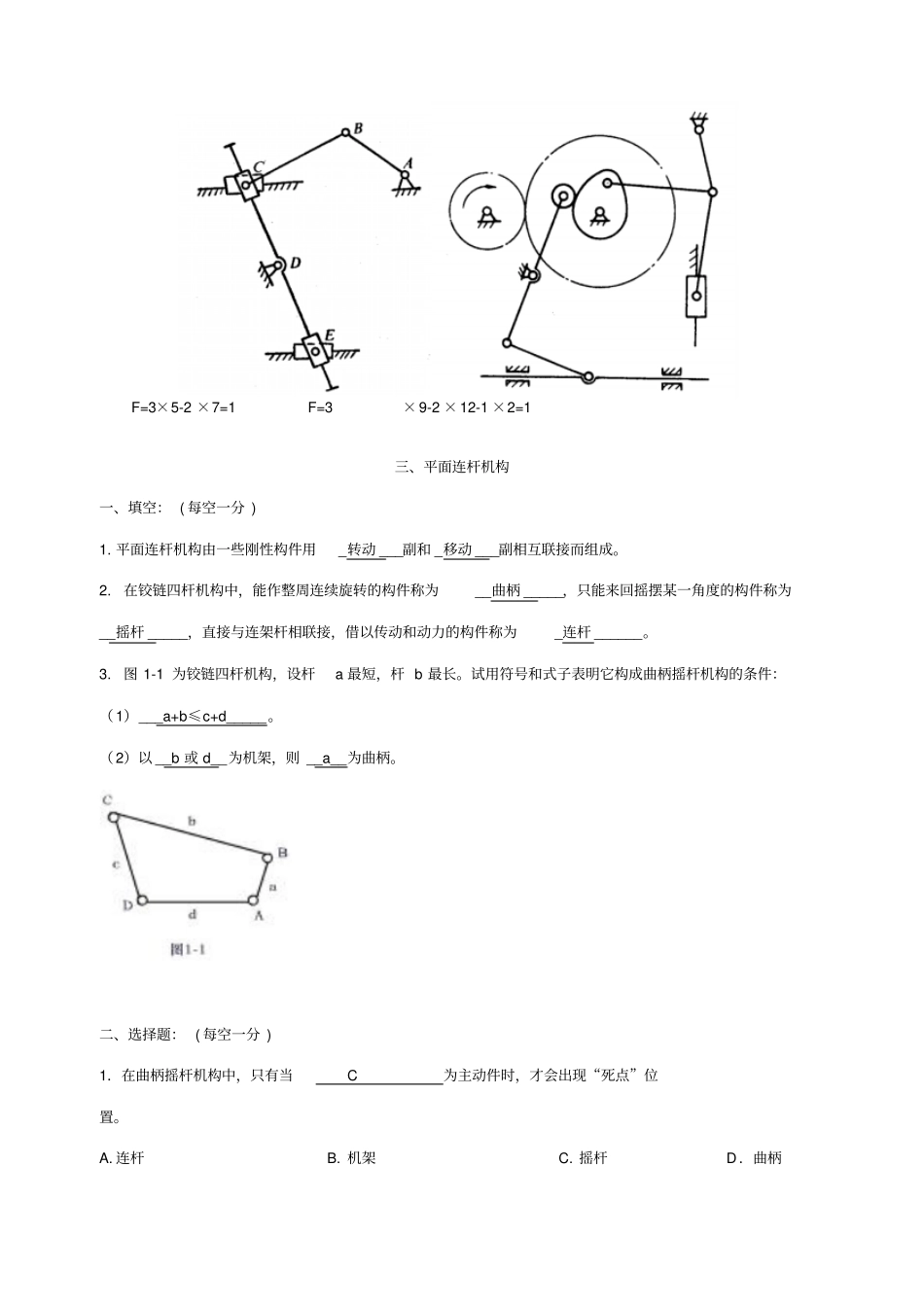

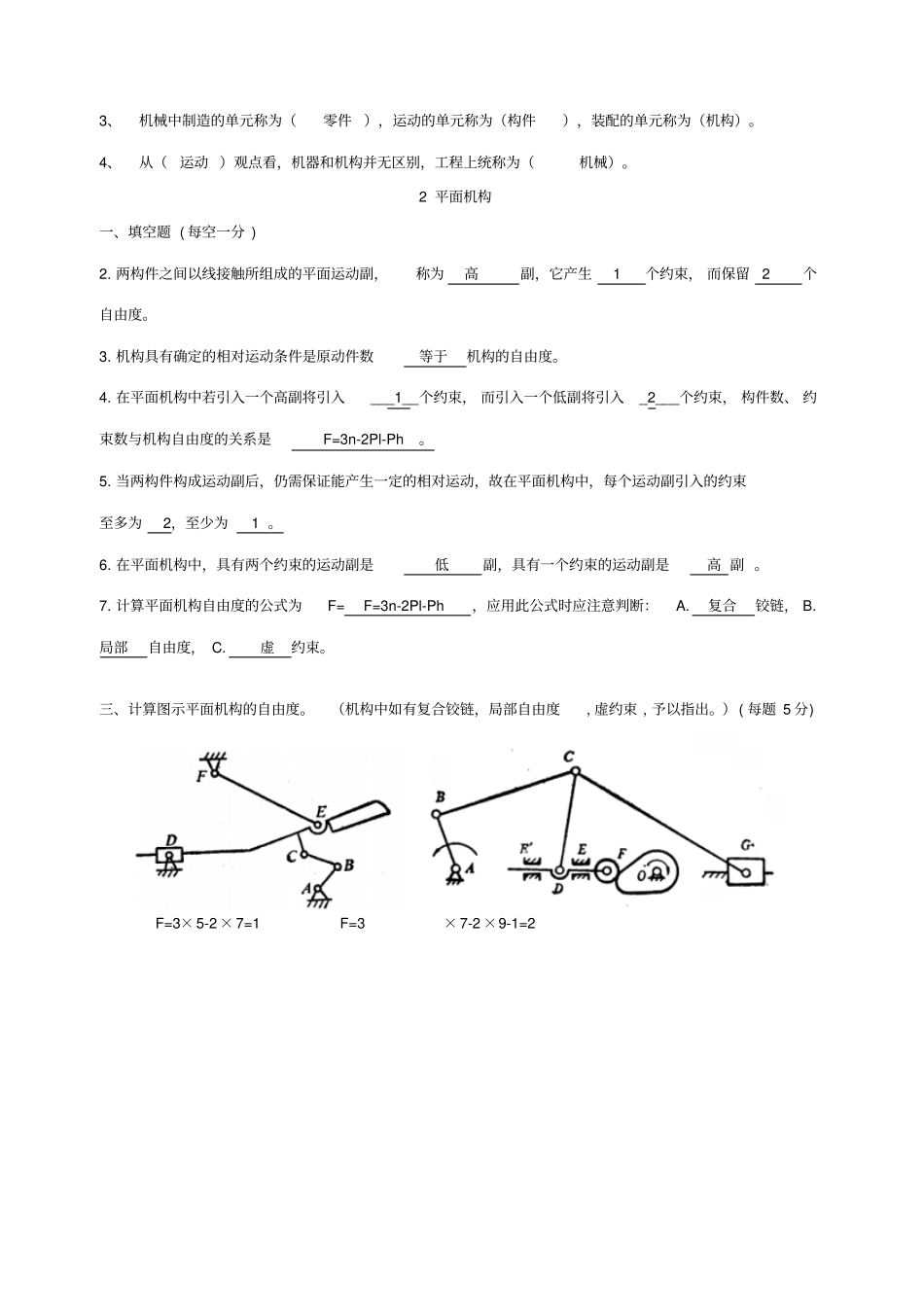

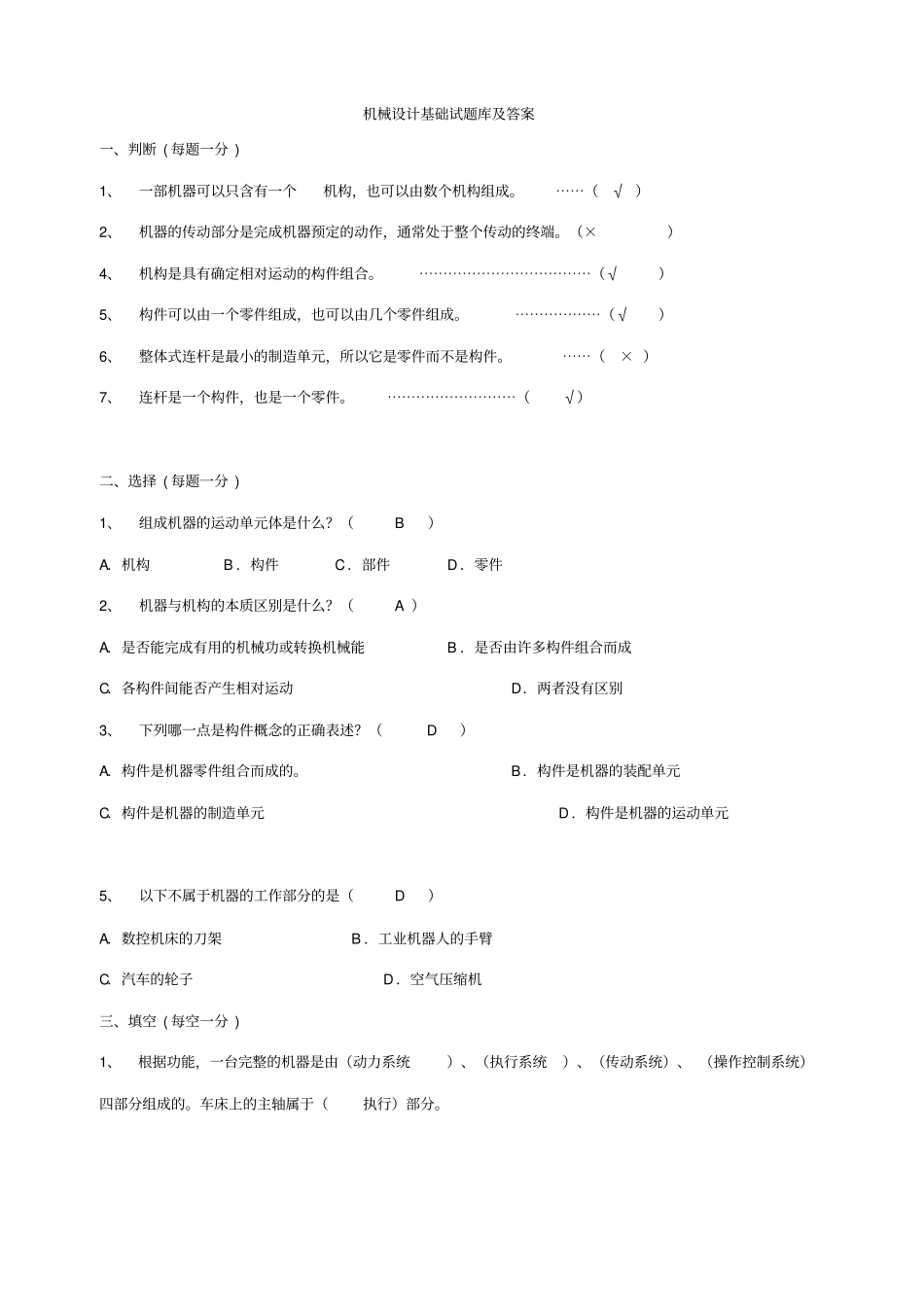

机械设计基础试题库及答案一、判断 ( 每题一分 ) 1、一部机器可以只含有一个机构，也可以由数个机构组成。⋯⋯（√ ）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×）4、机构是具有确定相对运动的构件组合。⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（√）5、构件可以由一个零件组成，也可以由几个零件组成。⋯⋯⋯⋯⋯⋯（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。⋯⋯（× ）7、连杆是一个构件，也是一个零件。⋯⋯⋯⋯⋯⋯⋯⋯⋯（√）二、选择 ( 每题一分 ) 1、组成机器的运动单元体是什么？（B ）A．机构 B ．构件 C ．部件 D ．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能 B ．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（D ）A．构件是机器零件组合而成的。 B．构件是机器的装配单元C．构件是机器的制造单元 D ．构件是机器的运动单元5、以下不属于机器的工作部分的是（D ）A．数控机床的刀架 B ．工业机器人的手臂C．汽车的轮子 D ．空气压缩机三、填空 ( 每空一分 ) 1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、 （操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。4、从（运动 ）观点看，机器和机构并无区别，工程上统称为（机械）。2 平面机构一、填空题 ( 每空一分 ) 2. 两构件之间以线接触所组成的平面运动副，称为高副，它产生1 个约束， 而保留 2 个自由度。3. 机构具有确定的相对运动条件是原动件数等于机构的自由度。4. 在平面机构中若引入一个高副将引入___1__个约束， 而引入一个低副将引入_2___个约束， 构件数、 约束数与机构自由度的关系是F=3n-2Pl-Ph 。5. 当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为1 。6. 在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是高 副 。7. 计算平面机构自由度的公式为F= F=3n-2Pl-Ph ，应用此公式时应注意判断：A. 复合铰链， B. 局部自由度， C. 虚约束。三、计算图示平面机构的自由度。（机构中如有复合铰链，局部自由度, 虚约束 , 予以指出。） ( 每题 5 分)...
