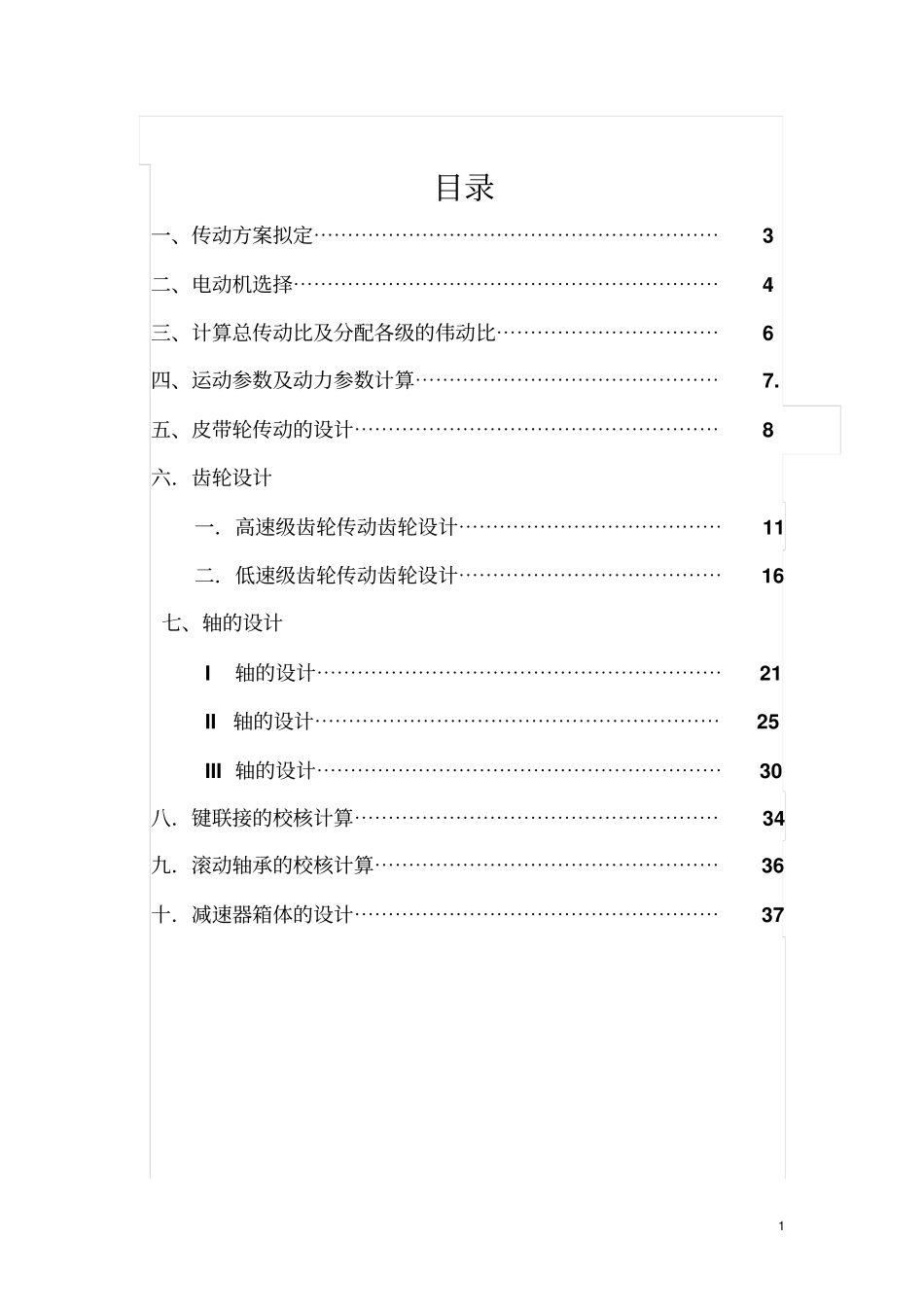

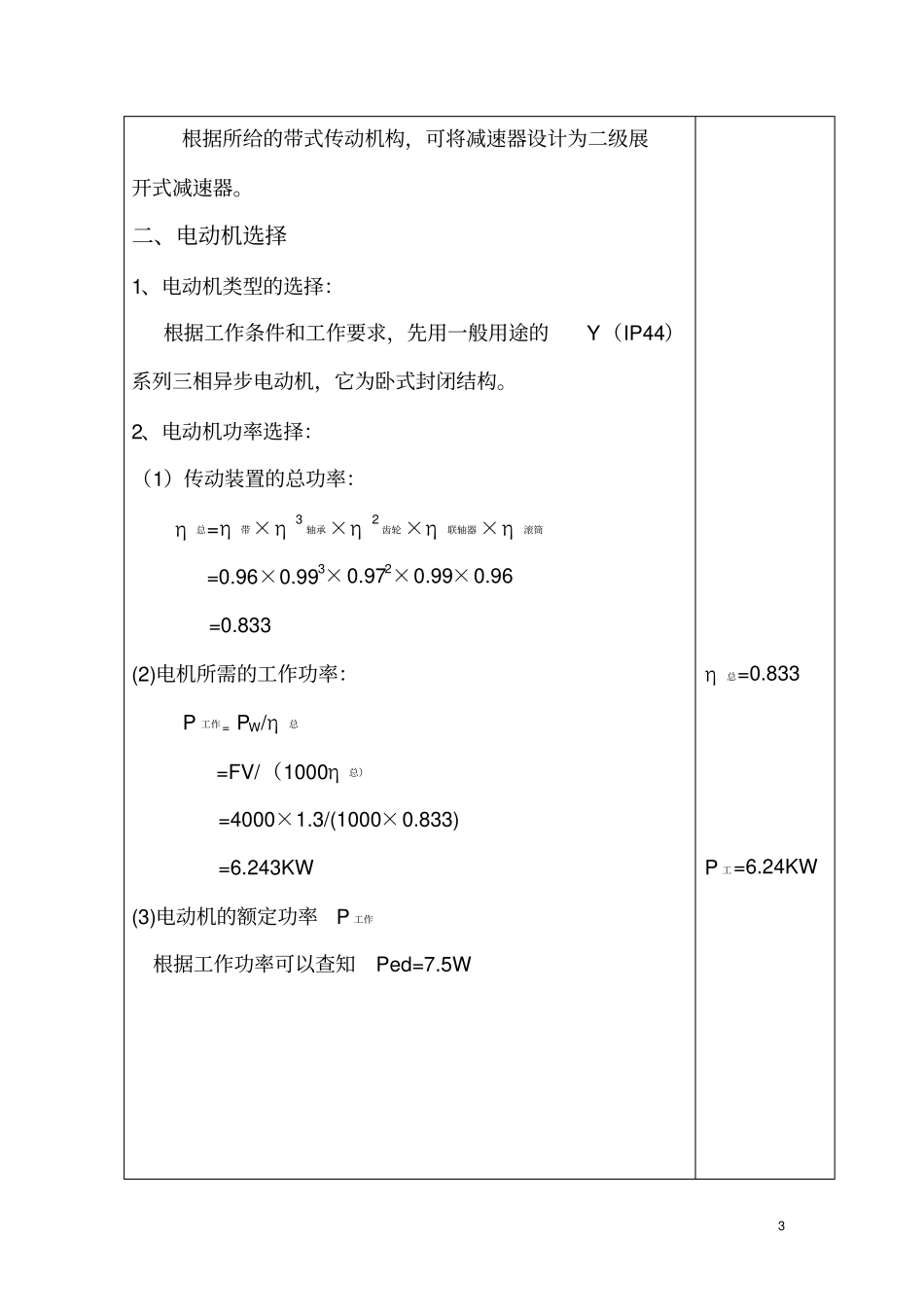

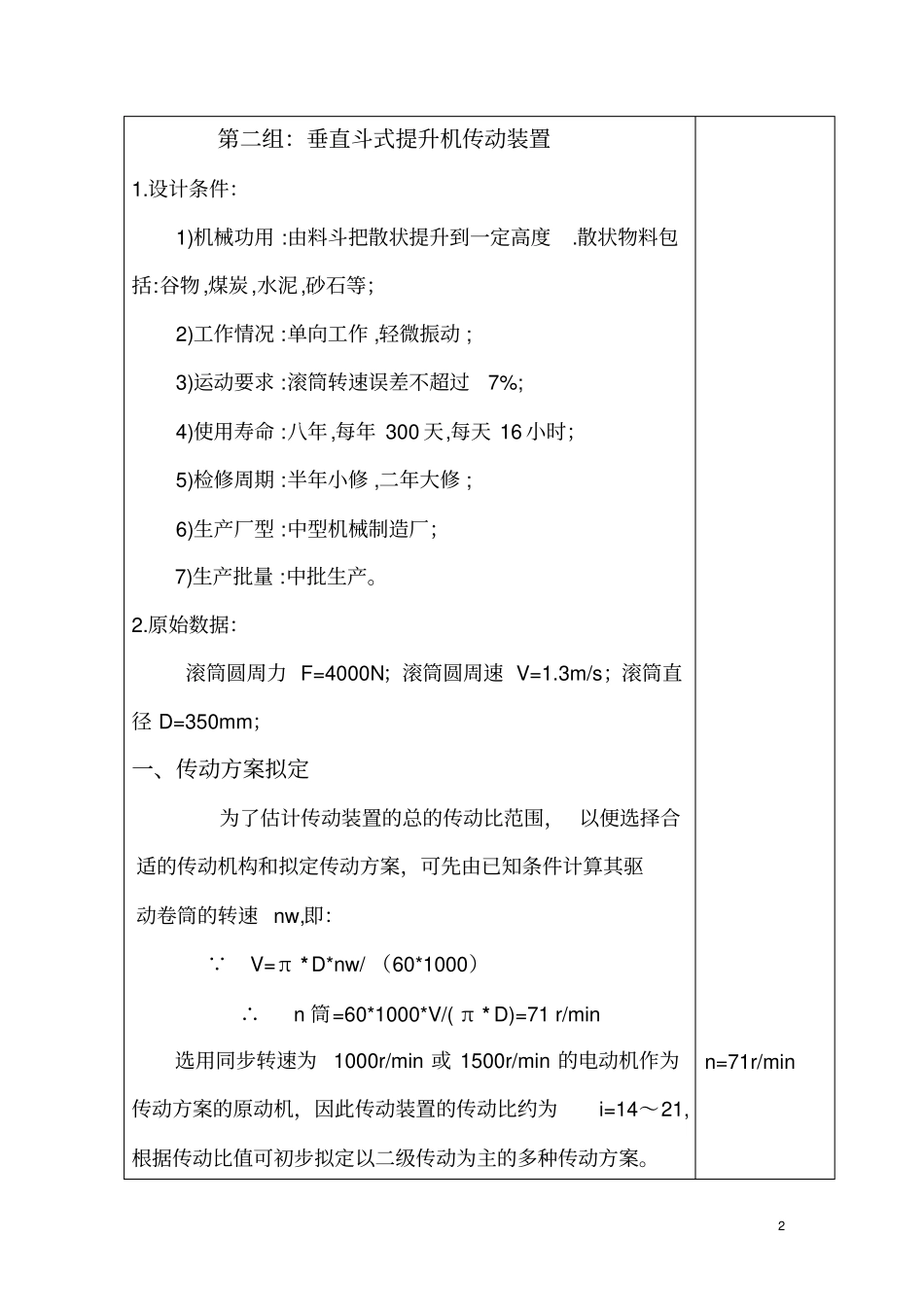

1 目录一、传动方案拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、电动机选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、计算总传动比及分配各级的伟动比⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 四、运动参数及动力参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7. 五、皮带轮传动的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 六．齿轮设计一．高速级齿轮传动齿轮设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11二．低速级齿轮传动齿轮设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 七、轴的设计I 轴的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 II 轴的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25 III 轴的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30 八．键联接的校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34 九．滚动轴承的校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36 十．减速器箱体的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37 2 第二组：垂直斗式提升机传动装置1.设计条件：1)机械功用 :由料斗把散状提升到一定高度.散状物料包括:谷物,煤炭,水泥,砂石等；2)工作情况 :单向工作 ,轻微振动 ; 3)运动要求 :滚筒转速误差不超过7%; 4)使用寿命 :八年,每年 300 天,每天 16 小时；5)检修周期 :半年小修 ,二年大修 ; 6)生产厂型 :中型机械制造厂；7)生产批量 :中批生产。2.原始数据：滚筒圆周力 F=4000N；滚筒圆周速 V=1.3m/s；滚筒直径 D=350mm；一、传动方案拟定为了估计传动装置的总的传动比范围， 以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动卷筒的转速 nw,即： V=π *D*nw/ （60*1000）∴n 筒=60*1000*V/( π * D)=71 r/min 选用同步转速为1000r/min 或 1500r/min 的电动机作为传动方案的原动机，因此传动装置的传动比约为i=14～21,根据传动比值可初步拟定以二级传动为主的多种传动方案。n=71r/min 3 根据所给的带式传动机构，可将减速器设计为二级展开式减速器。二、电动机选择1、电动机类型的选择：根据工作条件和工作要求，先用一般用途的Y（IP44）系列三相异步电动机，它为卧式封闭结构。2、电动机功率选择：（1）传动装置的总功率：η总=η带×η3轴承×η2齿轮×η联轴器×η滚筒=0.96×0.993×0.972×0.99×0.96 =0.833 (2)电机所需的工作功率：P 工作 = PW/η总=FV/（1000η总）=4000×1.3/(1000×0.833) =6.243KW (3)电动机的额定功率P 工作根据工作功...
