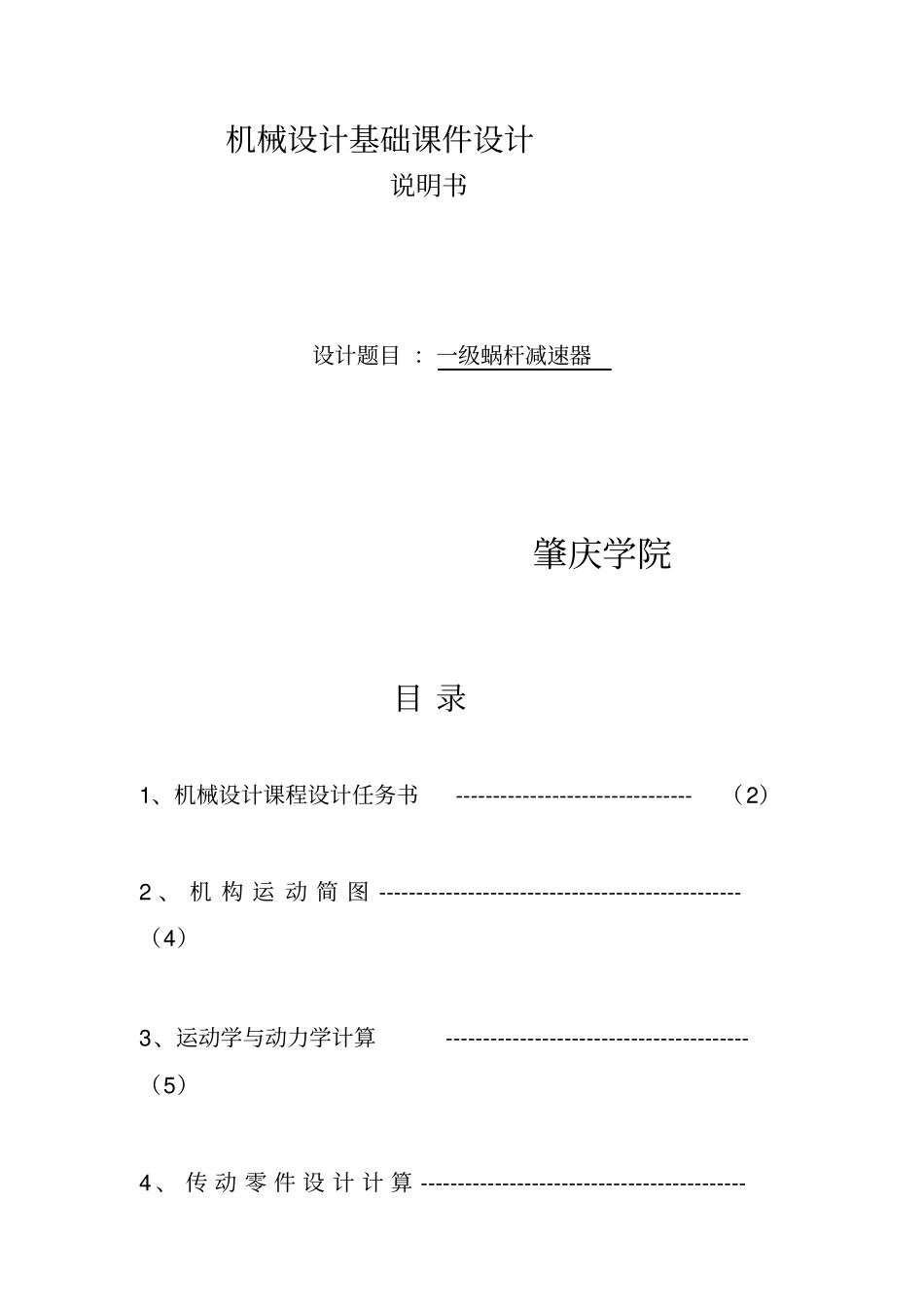

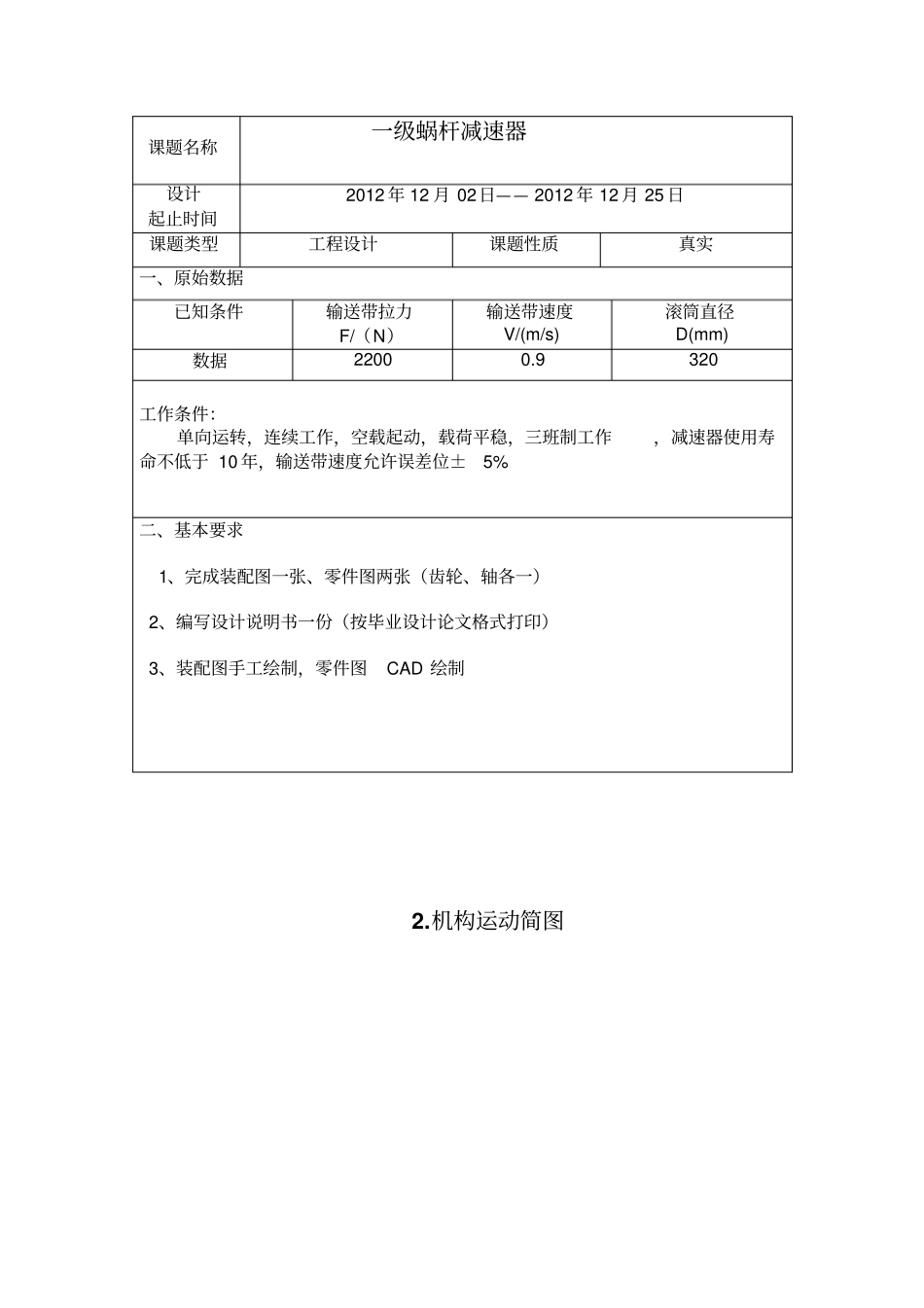

机械设计基础课件设计说明书设计题目 :一级蜗杆减速器肇庆学院目 录1、机械设计课程设计任务书 --------------------------------(2)2 、 机 构 运 动 简 图 -------------------------------------------------(4)3、运动学与动力学计算-----------------------------------------(5)4 、 传 动 零 件 设 计 计 算 --------------------------------------------(8)5 、 轴 的 设 计 计 算 及 校 核 -----------------------------------------(12)6 、 箱 体 的 设 计-------------------------------------------------(16)7 、 键 等 相 关 标 准 的 选 择 --------------------------------------(17)8 、 减 速 器 结 构 与 润 滑 的 概 要 说 明 --------------------------(18)9 、 设 计 小 结 -----------------------------------------------------(19)10 、 参 考 资 料 ----------------------------------------------------(20)1. 机械设计课程设计任务书课题名称一级蜗杆减速器设计起止时间2012 年 12 月 02日—— 2012 年 12 月 25 日课题类型工程设计课题性质真实一、原始数据已知条件输送带拉力F/(N)输送带速度V/(m/s) 滚筒直径D(mm) 数据2200 0.9 320 工作条件:单向运转,连续工作,空载起动,载荷平稳,三班制工作,减速器使用寿命不低于 10 年,输送带速度允许误差位±5% 二、基本要求1、完成装配图一张、零件图两张(齿轮、轴各一) 2、编写设计说明书一份(按毕业设计论文格式打印) 3、装配图手工绘制,零件图CAD 绘制2.机构运动简图电动机联轴器蜗杆减速器联轴器滚筒输送带3.运动学与动力学计算 3.1 电动机的选择计算3.1.1 选择电动机3.1.1.1选择电动机的类型按工作要求和条件选取Y 系列一般用途全封闭自扇冷鼠笼型三相异步电动机。3.1.1.2选择电动机容量电动机输出功率:awPdPkw工作机所需的功率:kwFVPw1000所以aFVdP1000kw 由电动机至工作机之间的总效率:其中123456 分别为联轴器,轴承,蜗杆,齿轮,链和卷筒的传动效率。查表可知1 =0.99(弹性联轴器)2 =0.98(滚动轴承)(一对)3 =0.73 单头蜗杆)4 =0.96(卷筒)。所以:55.096.096.090.073.098.099.04xxxxxap=142028.9 / min49.1mwnirn3.1.1.3确定电动机转速卷筒轴的工作转速为60*100060*1000*0.949.1*350VnwDr\m...
