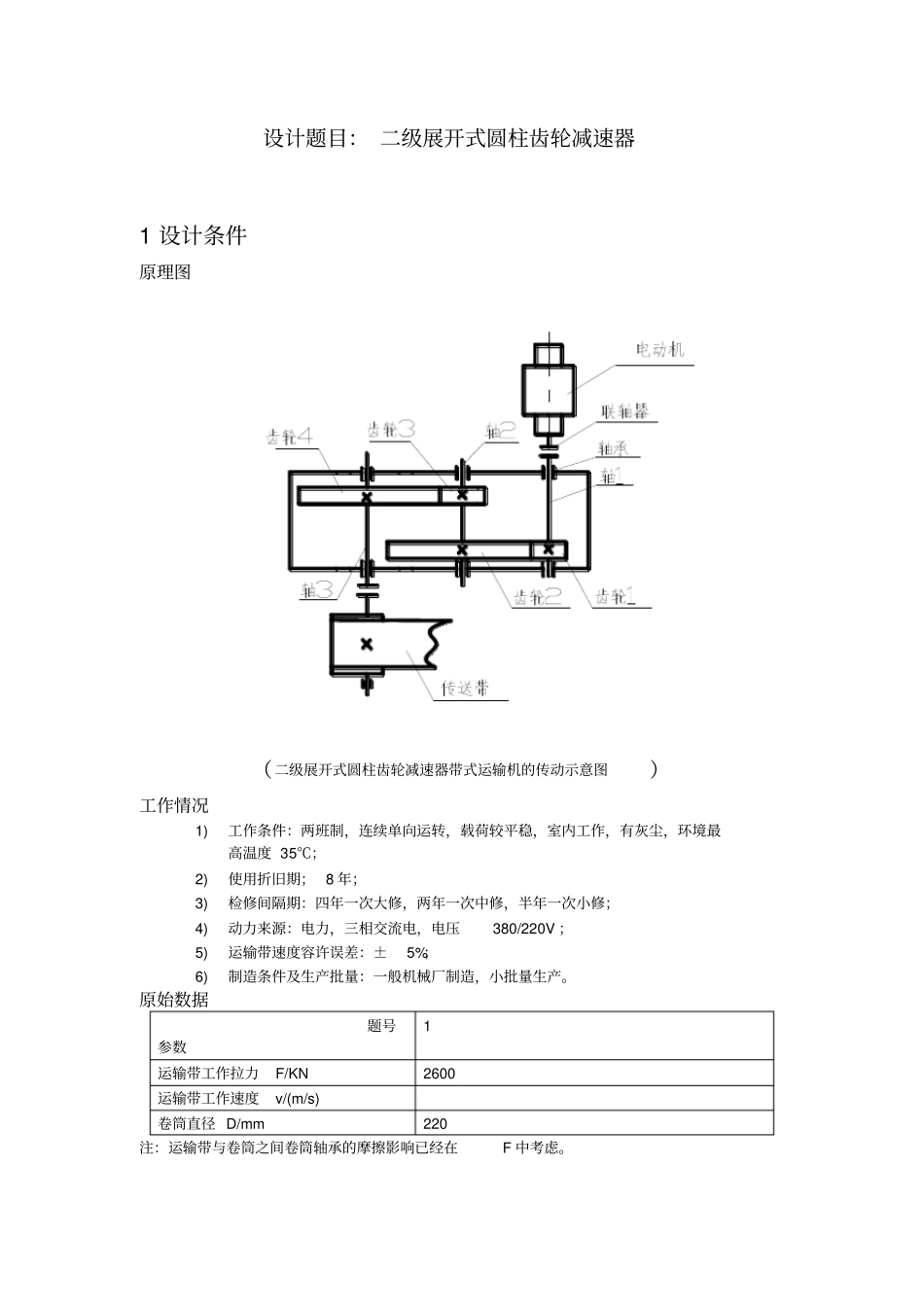

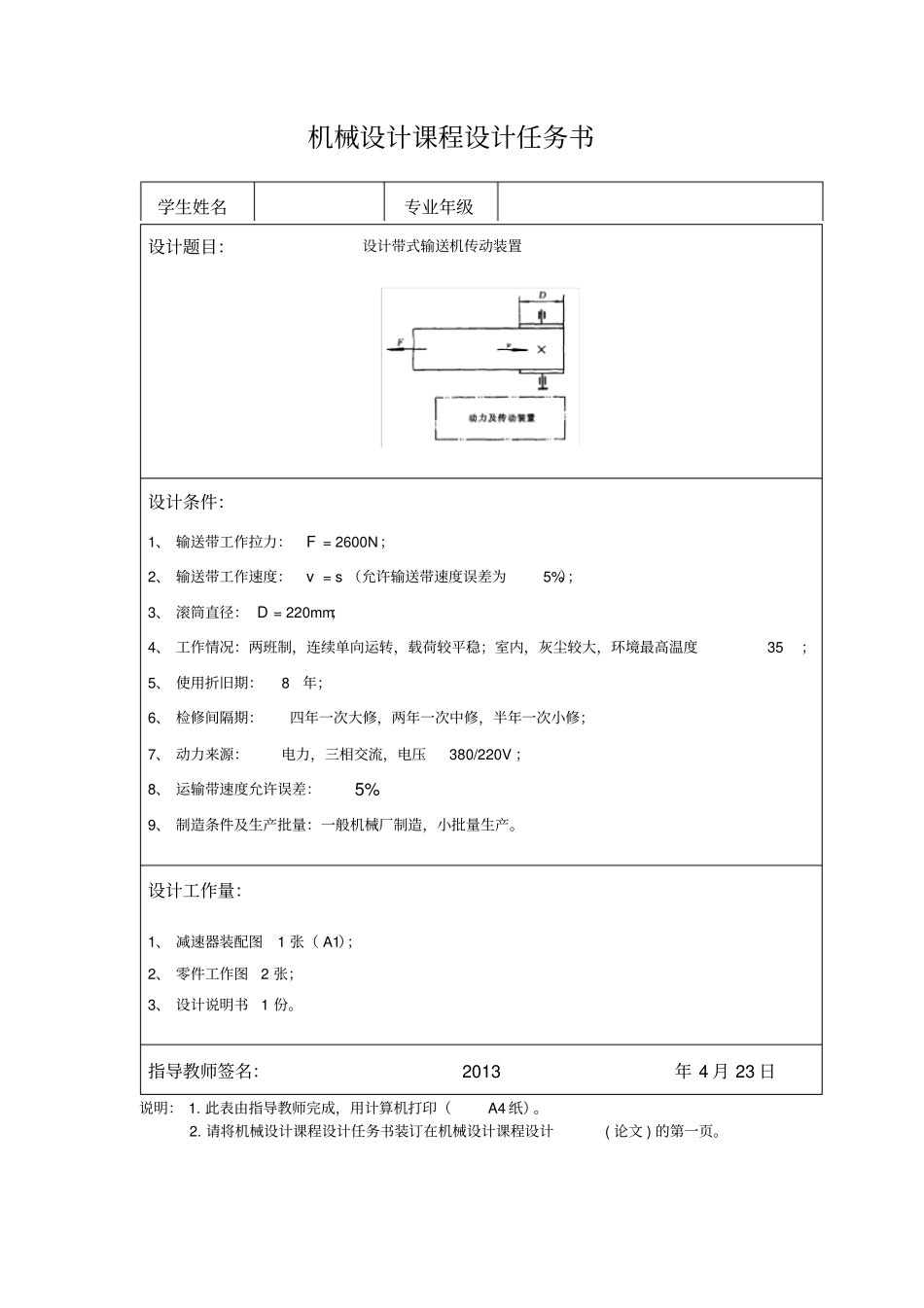

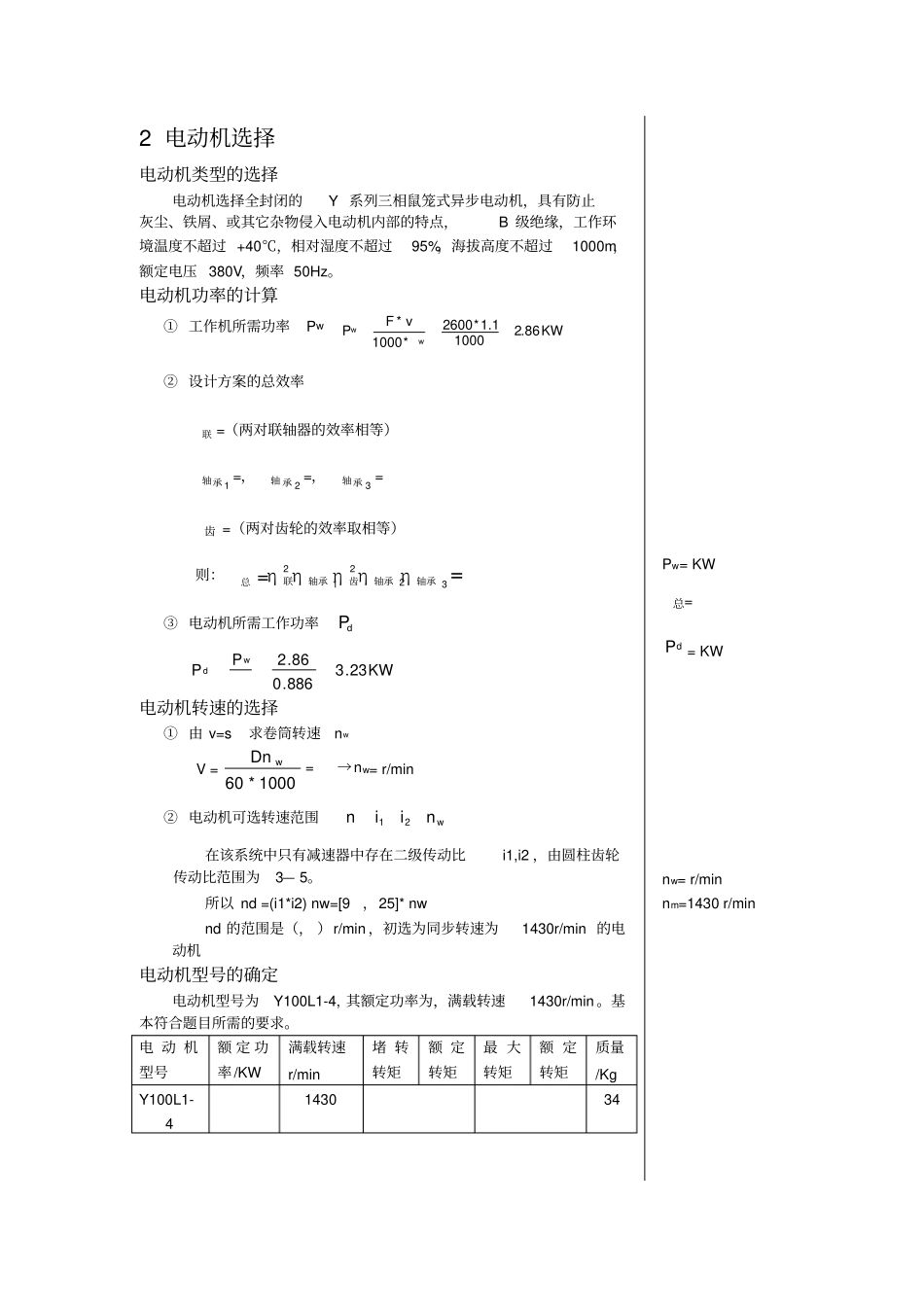

机械设计课程设计任务书学生姓名专业年级设计题目：设计带式输送机传动装置设计条件：1、 输送带工作拉力：F = 2600N；2、 输送带工作速度：v = s （允许输送带速度误差为5%）；3、 滚筒直径： D = 220mm；4、 工作情况：两班制，连续单向运转，载荷较平稳；室内，灰尘较大，环境最高温度35；5、 使用折旧期： 8年；6、 检修间隔期：四年一次大修，两年一次中修，半年一次小修；7、 动力来源：电力，三相交流，电压380/220V ；8、 运输带速度允许误差：%59、 制造条件及生产批量：一般机械厂制造，小批量生产。设计工作量：1、 减速器装配图1 张（ A1）；2、 零件工作图2 张；3、 设计说明书1 份。指导教师签名： 2013年 4 月 23 日说明： 1. 此表由指导教师完成，用计算机打印（A4 纸）。2. 请将机械设计课程设计任务书装订在机械设计课程设计( 论文 ) 的第一页。设计题目： 二级展开式圆柱齿轮减速器1 设计条件原理图（二级展开式圆柱齿轮减速器带式运输机的传动示意图）工作情况1)工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度 35℃；2)使用折旧期； 8 年；3)检修间隔期：四年一次大修，两年一次中修，半年一次小修；4)动力来源：电力，三相交流电，电压380/220V ；5)运输带速度容许误差：±5%；6)制造条件及生产批量：一般机械厂制造，小批量生产。原始数据题号参数1 运输带工作拉力F/KN 2600 运输带工作速度v/(m/s) 卷筒直径 D/mm 220 注：运输带与卷筒之间卷筒轴承的摩擦影响已经在F 中考虑。2 电动机选择电动机类型的选择电动机选择全封闭的Y 系列三相鼠笼式异步电动机，具有防止灰尘、铁屑、或其它杂物侵入电动机内部的特点，B 级绝缘，工作环境温度不超过 +40℃，相对湿度不超过95%，海拔高度不超过1000m，额定电压 380V，频率 50Hz。电动机功率的计算① 工作机所需功率PwKWvFPww86.210001.1*2600*1000*② 设计方案的总效率联 =（两对联轴器的效率相等）1承轴=，2承轴=，3承轴= 齿 =（两对齿轮的效率取相等）则：总 =32212轴承轴承齿轴承联ηηηηη=③ 电动机所需工作功率dPKWPPwd23.3886.086.2电动机转速的选择① 由 v=s 求卷筒转速nwV =1000*60wDn= →nw= r/min② 电动机可选转速范围wniin21在该系统中只有减速器中存在二级传动比i1,i2 ，由圆柱齿轮传动比范围为3— 5。所以 nd =(i1*i2) nw=[9，25]* nw nd 的范围...
