机械设计课程设计锥齿轮二级减速器—开式齿轮xVIP免费

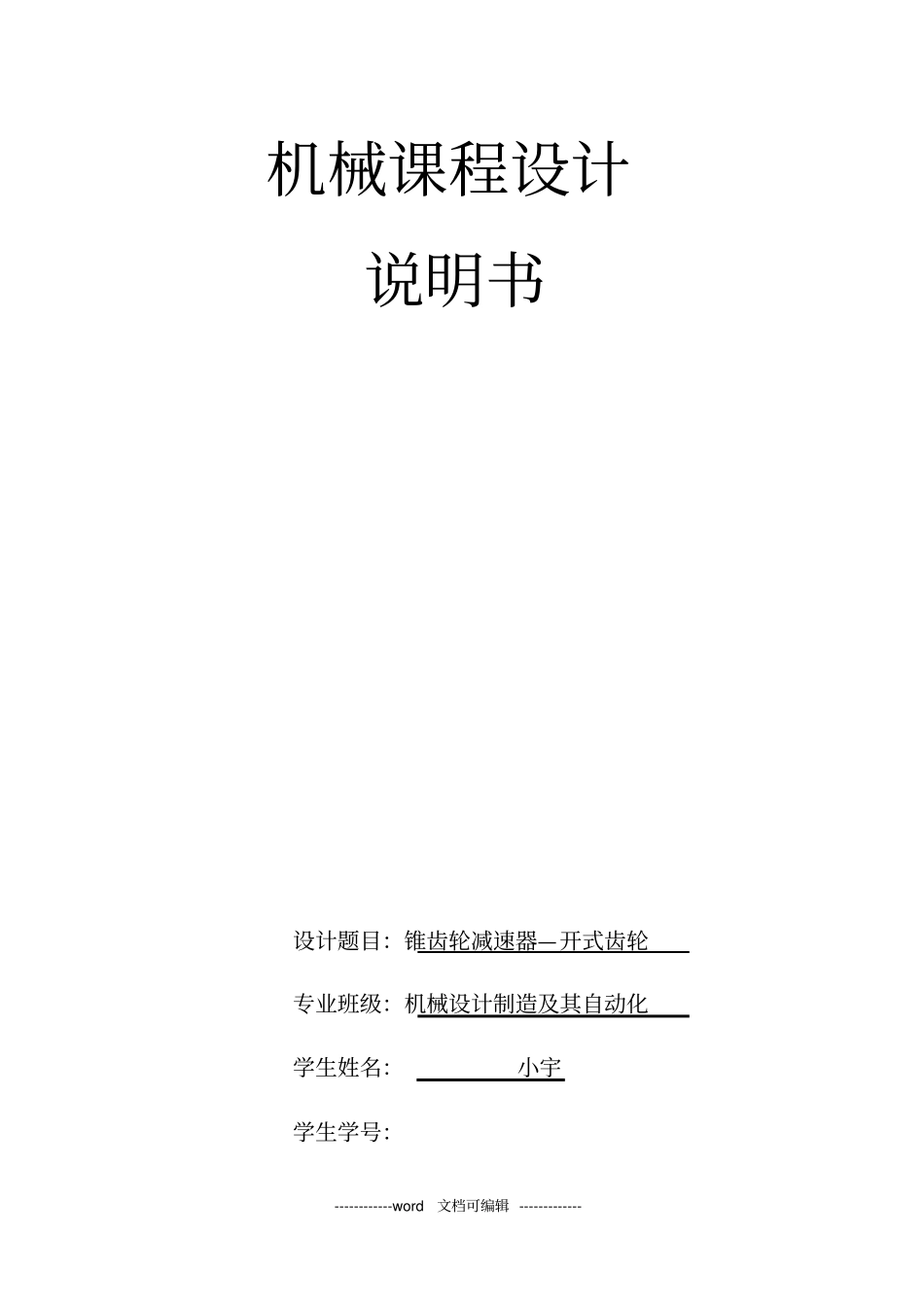

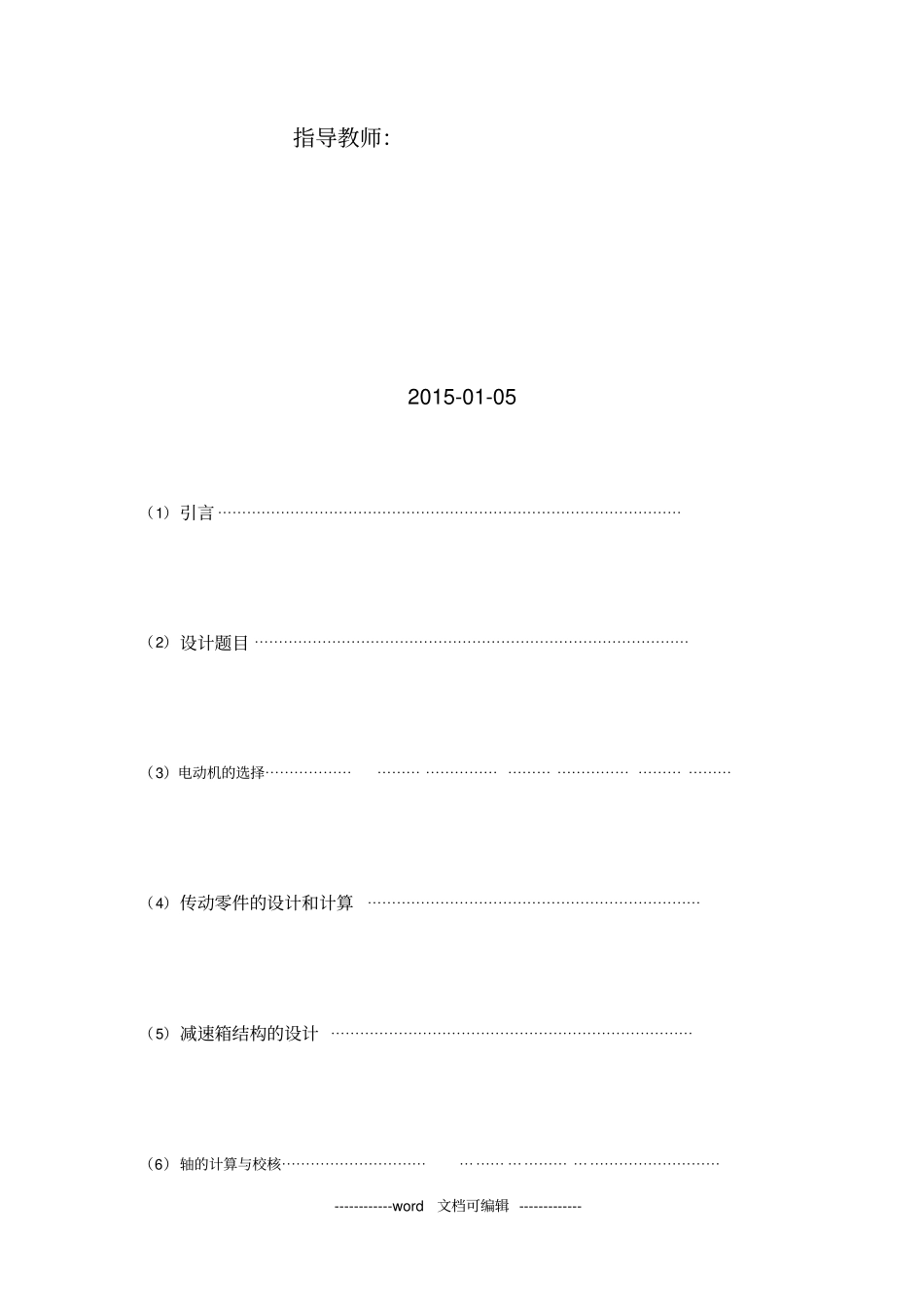

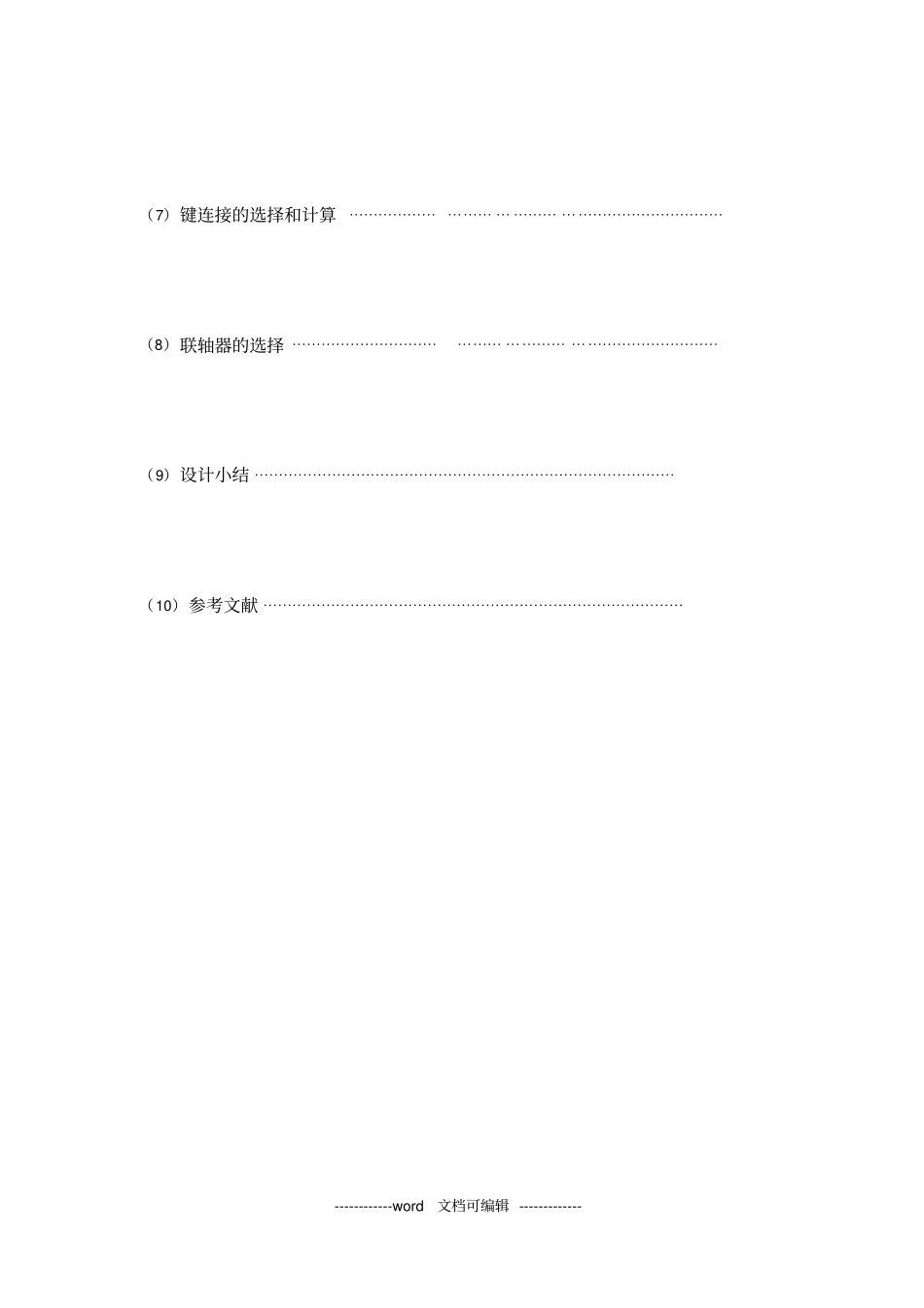

------------word文档可编辑 ------------- 机械课程设计说明书设计题目：锥齿轮减速器—开式齿轮专业班级：机械设计制造及其自动化学生姓名：小宇学生学号：------------word文档可编辑 ------------- 指导教师：2015-01-05（1）引言 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）设计题目 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯ ⋯⋯⋯ ⋯⋯⋯⋯⋯ ⋯⋯⋯ ⋯⋯⋯（4）传动零件的设计和计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（5）减速箱结构的设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（6）轴的计算与校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯ ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯------------word文档可编辑 ------------- （7）键连接的选择和计算⋯⋯⋯⋯⋯⋯ ⋯⋯⋯ ⋯ ⋯⋯⋯ ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（8）联轴器的选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯ ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（9）设计小结 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（10）参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯------------word文档可编辑 ------------- 一、 引言课程设计是考察学生全面在掌握基本理论知识的主要环节。本次是设计一个锥齿轮减速器， 减速器是用于电动机和工作机之间的独立的闭式传动装置。课程设计内容包括：设计题目，电机选择，运动学动力学计算，传动零件的设计及计算，减速器结构设计，轴的设计计算与校核。二、设计题目：带式运输机传动装置的设计1. 传动方案锥齿轮减速器——开式齿轮2. 带式运输机的工作原理如图 20-1 ------------word文档可编辑 ------------- 3. 工作情况1）工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度 35 度；2）使用折旧期： 8 年；3）检修间隔期：四年一次大修，两年一次中修，半年一次小修；4）动力来源：电力，三相流，电压380、220V；5）运输带速度允许误差：5%；6）制造条件及生产批量：一般机械厂制造，小批量生产。4.设计数据运输带工作拉力 F/N 2200 运输带工作速度 V/(m/s）1.1 卷筒直径 D/mm 240 5 设计内容1）按照给定的原始数据和传动方案设计减速器装置；2）完成减速器装配图1 张；3）零件工作图 1-3 张；------------word文档可编辑 --------...
