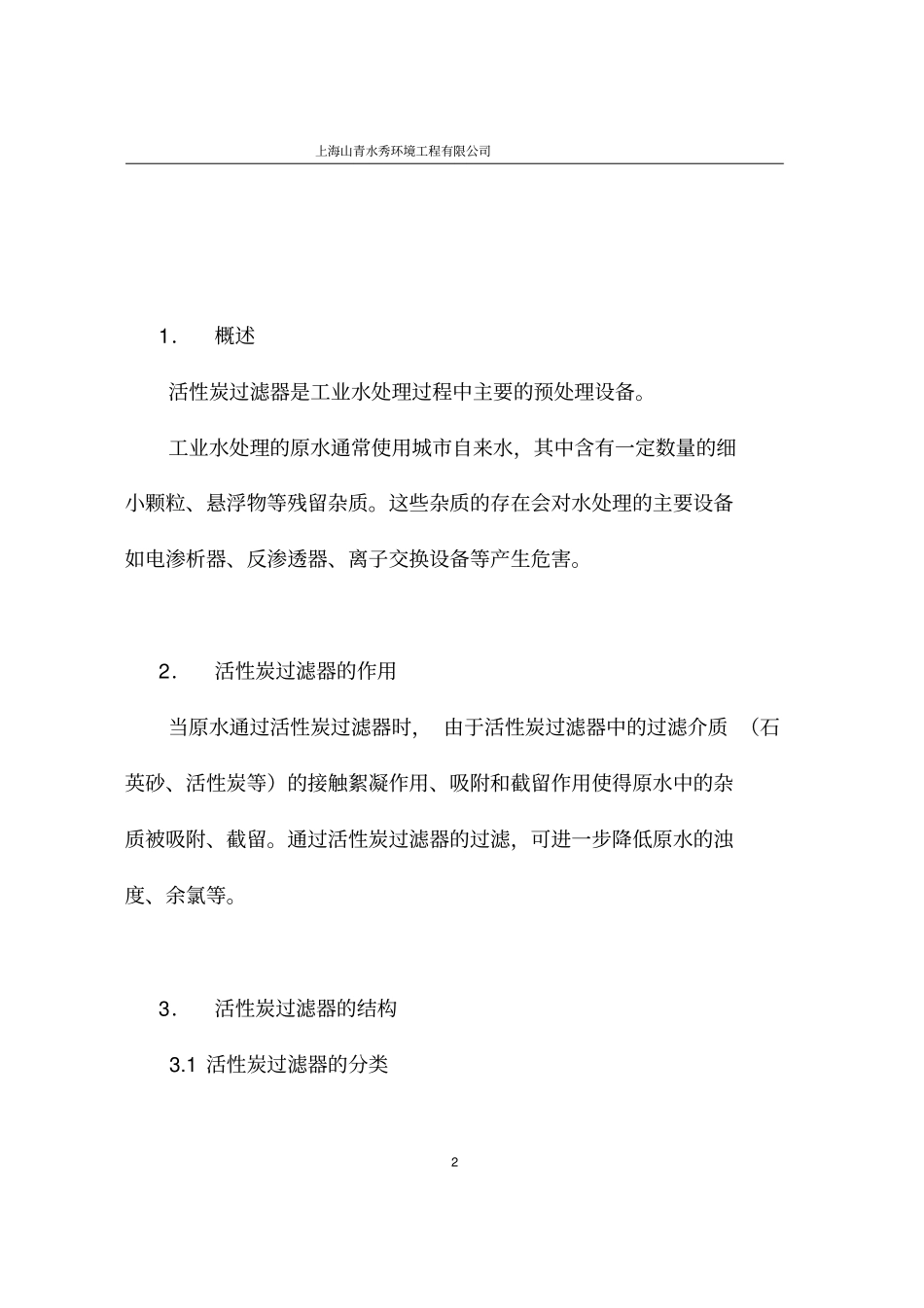

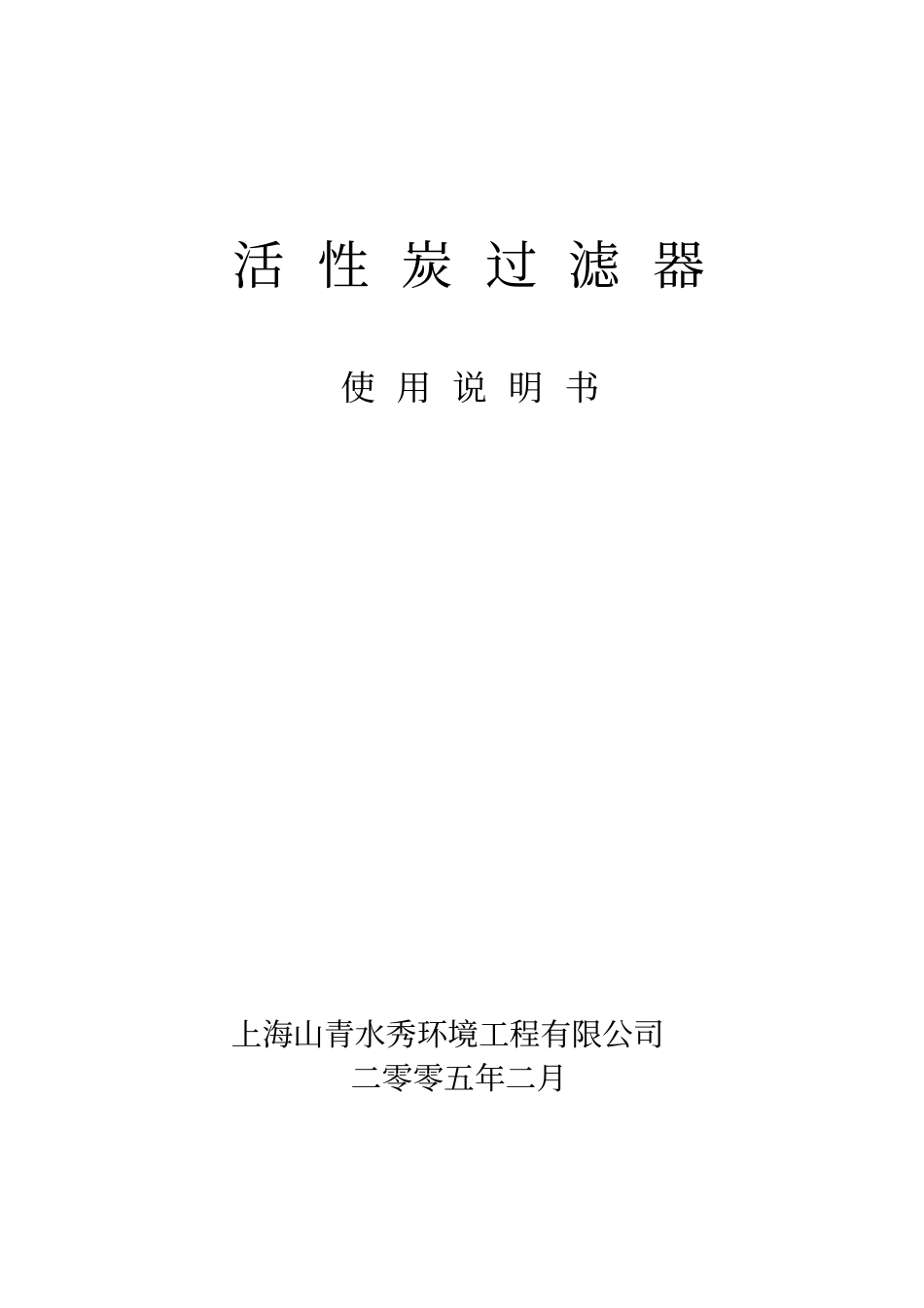

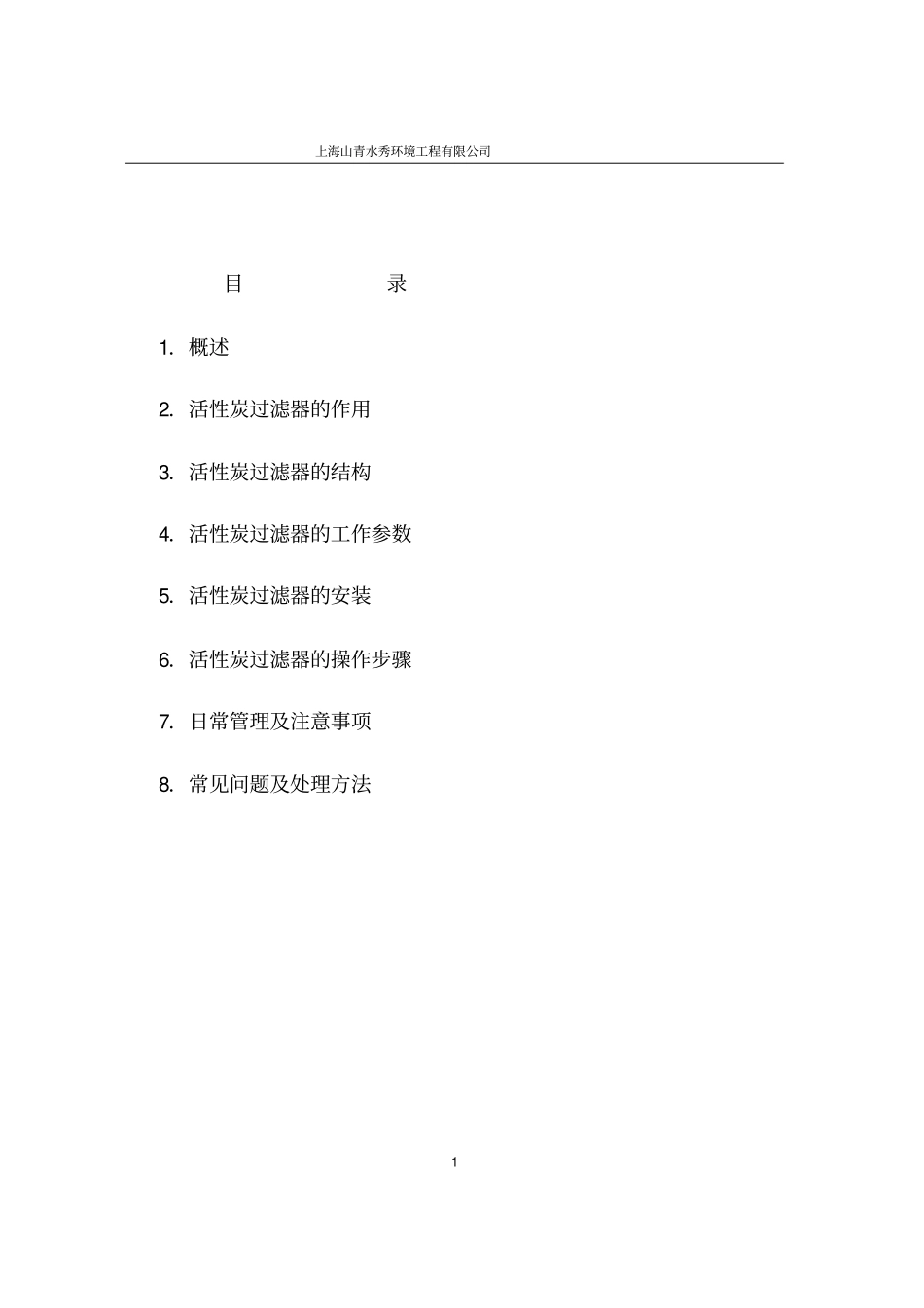

活 性 炭 过 滤 器使 用 说 明 书上海山青水秀环境工程有限公司二零零五年二月上海山青水秀环境工程有限公司1 目录1．概述2．活性炭过滤器的作用3．活性炭过滤器的结构4．活性炭过滤器的工作参数5．活性炭过滤器的安装6．活性炭过滤器的操作步骤7．日常管理及注意事项8．常见问题及处理方法上海山青水秀环境工程有限公司2 1．概述活性炭过滤器是工业水处理过程中主要的预处理设备。工业水处理的原水通常使用城市自来水，其中含有一定数量的细小颗粒、悬浮物等残留杂质。这些杂质的存在会对水处理的主要设备如电渗析器、反渗透器、离子交换设备等产生危害。2．活性炭过滤器的作用当原水通过活性炭过滤器时， 由于活性炭过滤器中的过滤介质 （石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。通过活性炭过滤器的过滤，可进一步降低原水的浊度、余氯等。3．活性炭过滤器的结构3.1 活性炭过滤器的分类上海山青水秀环境工程有限公司3 活性炭过滤器直径可从Ф300mm —Ф 3000mm ，依据直径大小可分为大型过滤器和小型过滤器。 一般直径小于 1000mm的称为小型过滤器，直径大于1000mm的称为大型过滤器。其产水能力约为：0.5— 80 吨/ 时。3.2 活性炭过滤器的结构3.2.1 壳体活性炭过滤器的壳体有钢衬胶，或不锈钢，或玻璃钢或塑料等。3.2.2 滤料根据原水的不同和使用范围的不同，活性炭过滤器的滤料有石英砂、石英石、活性炭等。3.2.3 布（集）水系统有多孔板（管）、滤水帽等。3.2.4 操作系统有管道、阀门、流量计及压力表等。4．活性炭过滤器的工作参数4.1 滤料上海山青水秀环境工程有限公司4 4.1.1 承托层滤料分布见表1 表 1 承托层滤料分布层次粒径（毫米）厚度（毫米）1 2— 3 100 2 3— 5 100 3 5— 10 100 4 10 — 25 100 4.1.2 过滤层：过滤层：根据截污量和适应能力，过滤器装有双层或多层滤料。一般从上到下分别为：活性炭： 20— 40 目（果壳）。石英砂： 0.4— 1 毫米。石英砂： 1—2 毫米。石英砂： 2—3 毫米。砾石：约 10 毫米。4.2 流量上海山青水秀环境工程有限公司5 0.5 — 80 吨/ 时。4.3 工作压力小于 0.5Mpa 。4.4 反洗强度水：4— 12 l/s.m2,膨胀率： 25 — 45% ；气：10 — 18 l/s.m2,膨胀率： 10— 15% 。4.5 进水压力大于 0.1Mpa （塑料过滤器进水压力不大于0.3Mpa ）。5. 活性炭过滤器的安装5.1 ...
