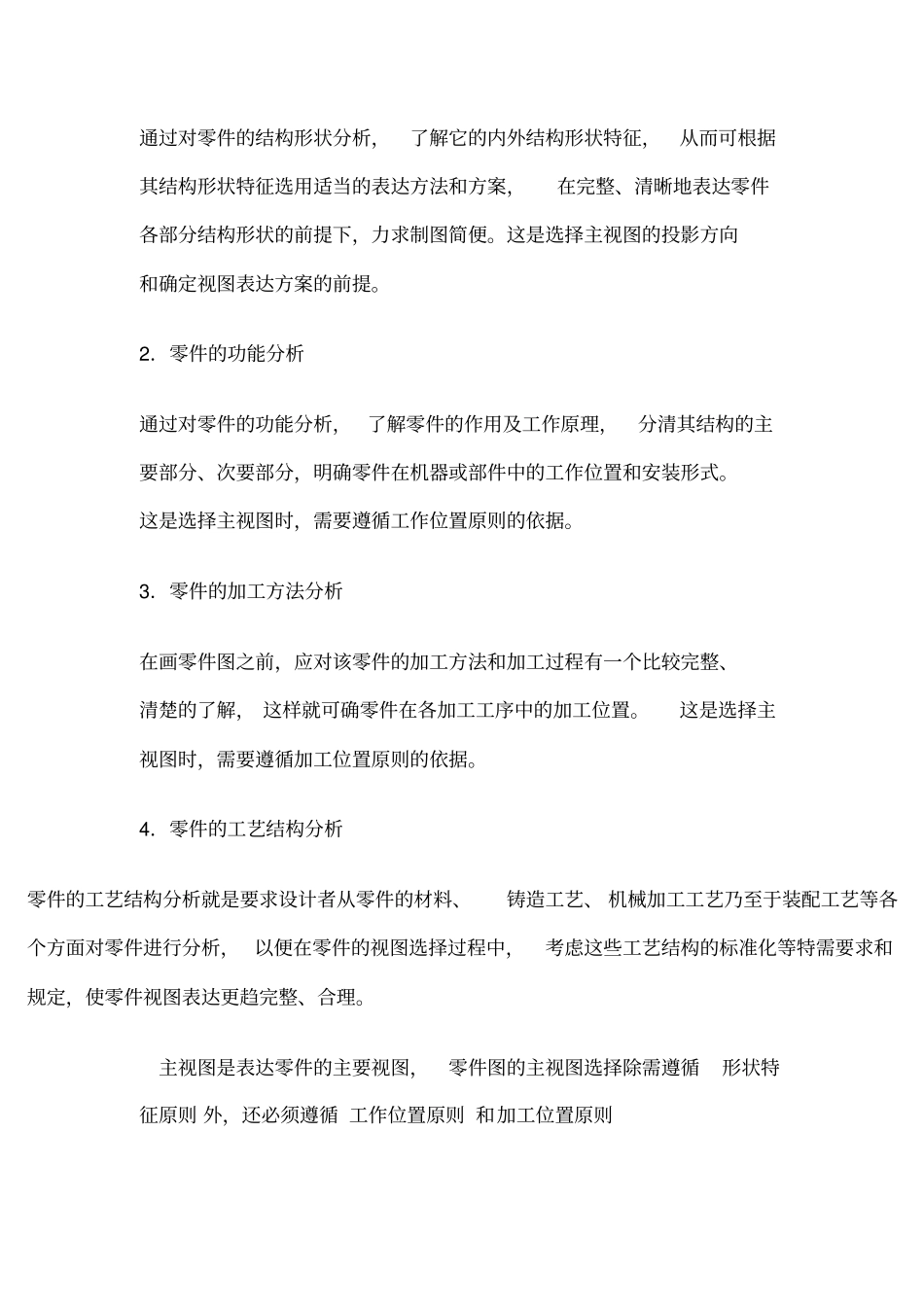

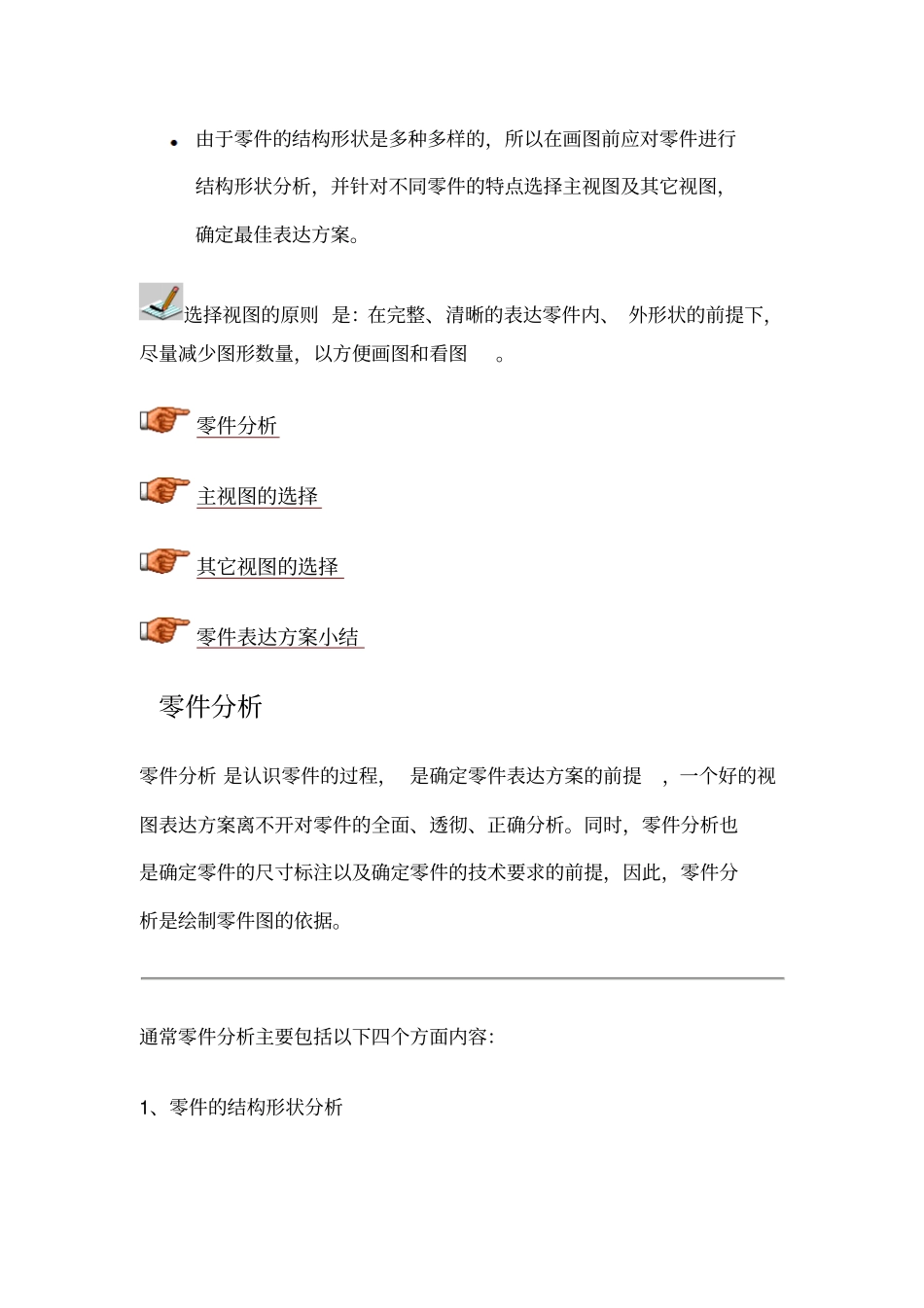

根据以上要求，重点应 掌握 如下内容：注法零件图的 技术要求表示机器或部件的图样，称为装配图 。表示单个零件的图样，称为零件图。零件图表达了零件的结构形状，尺寸大小和技术要求。零件图是用来指导制造、生产加工和零件检验的图样。在生产过程中，要根据零件图注明的材料和数量进行备料；根据图示的形状、尺寸和技术要求来加工制造；最后还要根据图纸进行检验。零件图视图选择零件的视图选择就是选用一组合适的视图表达出零件的内、外结构形状及其各部分的相对位置关系。一个好的零件视图表达方案是： 表达正确、完整、清晰、简练，同时易于看图。由于零件的结构形状是多种多样的，所以在画图前应对零件进行结构形状分析，并针对不同零件的特点选择主视图及其它视图，确定最佳表达方案。选择视图的原则 是：在完整、清晰的表达零件内、 外形状的前提下，尽量减少图形数量，以方便画图和看图。零件分析主视图的选择其它视图的选择零件表达方案小结零件分析零件分析 是认识零件的过程， 是确定零件表达方案的前提，一个好的视图表达方案离不开对零件的全面、透彻、正确分析。同时，零件分析也是确定零件的尺寸标注以及确定零件的技术要求的前提，因此，零件分析是绘制零件图的依据。通常零件分析主要包括以下四个方面内容：1、零件的结构形状分析通过对零件的结构形状分析，了解它的内外结构形状特征，从而可根据其结构形状特征选用适当的表达方法和方案，在完整、清晰地表达零件各部分结构形状的前提下，力求制图简便。这是选择主视图的投影方向和确定视图表达方案的前提。2．零件的功能分析通过对零件的功能分析， 了解零件的作用及工作原理，分清其结构的主要部分、次要部分，明确零件在机器或部件中的工作位置和安装形式。这是选择主视图时，需要遵循工作位置原则的依据。3．零件的加工方法分析在画零件图之前，应对该零件的加工方法和加工过程有一个比较完整、清楚的了解， 这样就可确零件在各加工工序中的加工位置。这是选择主视图时，需要遵循加工位置原则的依据。4．零件的工艺结构分析零件的工艺结构分析就是要求设计者从零件的材料、铸造工艺、 机械加工工艺乃至于装配工艺等各个方面对零件进行分析， 以便在零件的视图选择过程中，考虑这些工艺结构的标准化等特需要求和规定，使零件视图表达更趋完整、合理。主视图是表达零件的主要视图，零件图的主视图选择除需遵循形状特征原则 外，还必须遵循 工作位置原则 和加...
